WIAP DM6 – schwere CNC-Drehmaschine aus der Schweiz
Prospekt WN 905 DM6 (PDF)Layout DM6 (PDF)Layout DM6 Variante 3 (PDF)Sammelbericht Umbau Kapitel 9 (PDF)
Die WIAP DM6 ist eine robuste Flachbett-CNC-Drehmaschine mit breitem Bett für schwere Werkstücke. Das Maschinenbett ist eine Schweisskonstruktion: vibrationsentspannt, mit WIAP Füllstoff gefüllt und durch Vibration verdichtet, gemäss Patent der WIAP. Die Führungen sind austauschbar und geschraubt, gut geeignet für eine Revision nach 20 Jahren, ohne dass das Bett zurück ins Lieferwerk muss. Alle Achsen sind luftunterstützt, das verringert den Verschleiss um ein Mehrfaches.
Technische Daten im Überblick
- Bettlänge 11700 mm, Spitzenweite 6000 mm, Spitzenhöhe 1200 mm
- Drehdurchmesser über Bett 2400 mm, über Kreuzschlitten 1800 mm
- Hauptspindelmotor 290 kW / 3300 Nm, Spindelbohrung 202 mm, 3 Getriebestufen
- Führungen 200 x 100 mm, gehärtet 55 bis 60 HRc, geschraubt und austauschbar
- Zahnstangenantrieb in Z (150 kN), Kugelrollspindel in X (75 kN), Eilgang 6 m/min
- Reitstock luftunterstützt, Pinole 500 mm
- Maschinengewicht ca. 81 t, Platzbedarf 14700 x 3500 x 3300 mm
- Optionen: 2. Support, Werkzeugrevolver, C-Achse, Kraftspanneinrichtung, Rollenstützbock

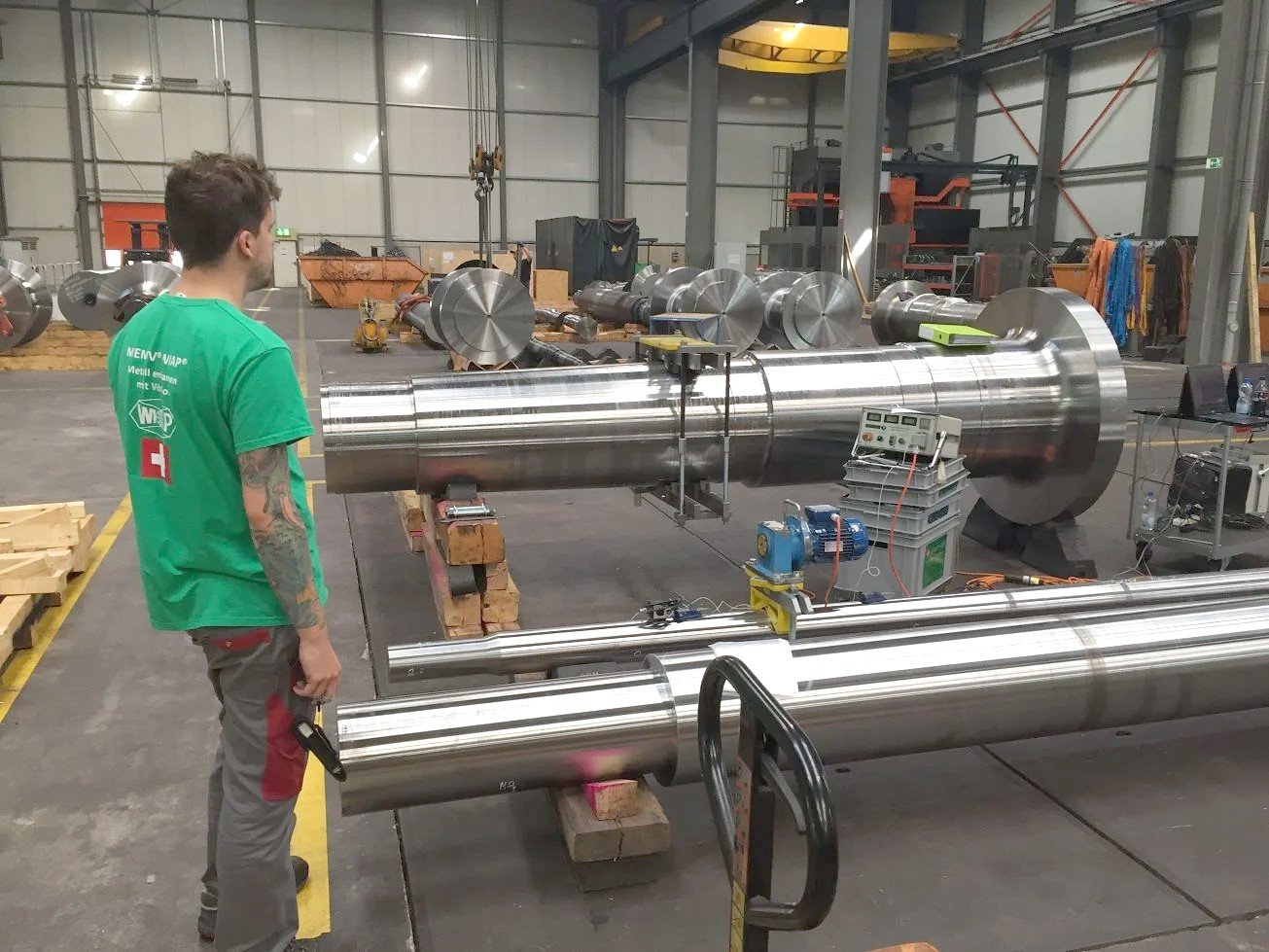

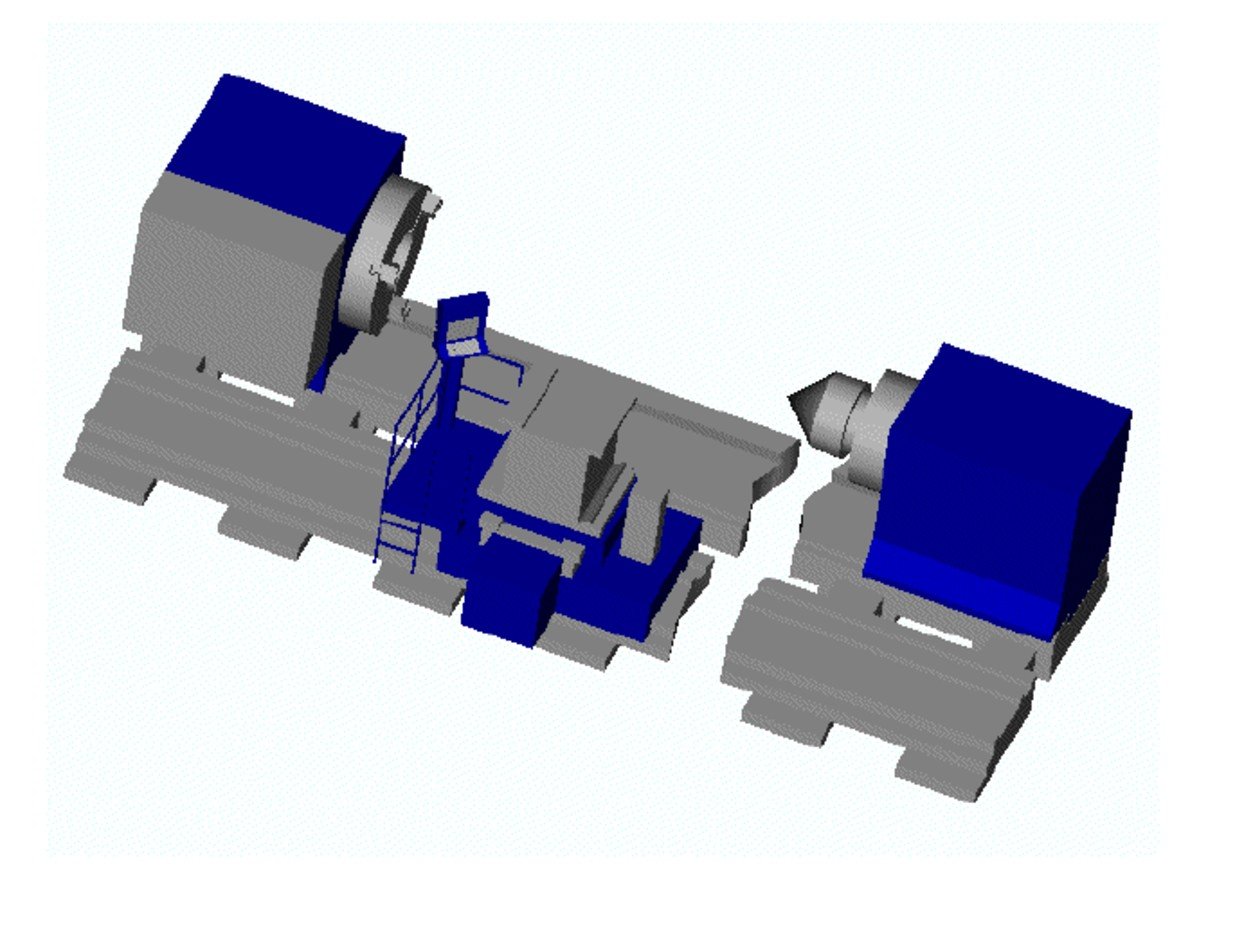

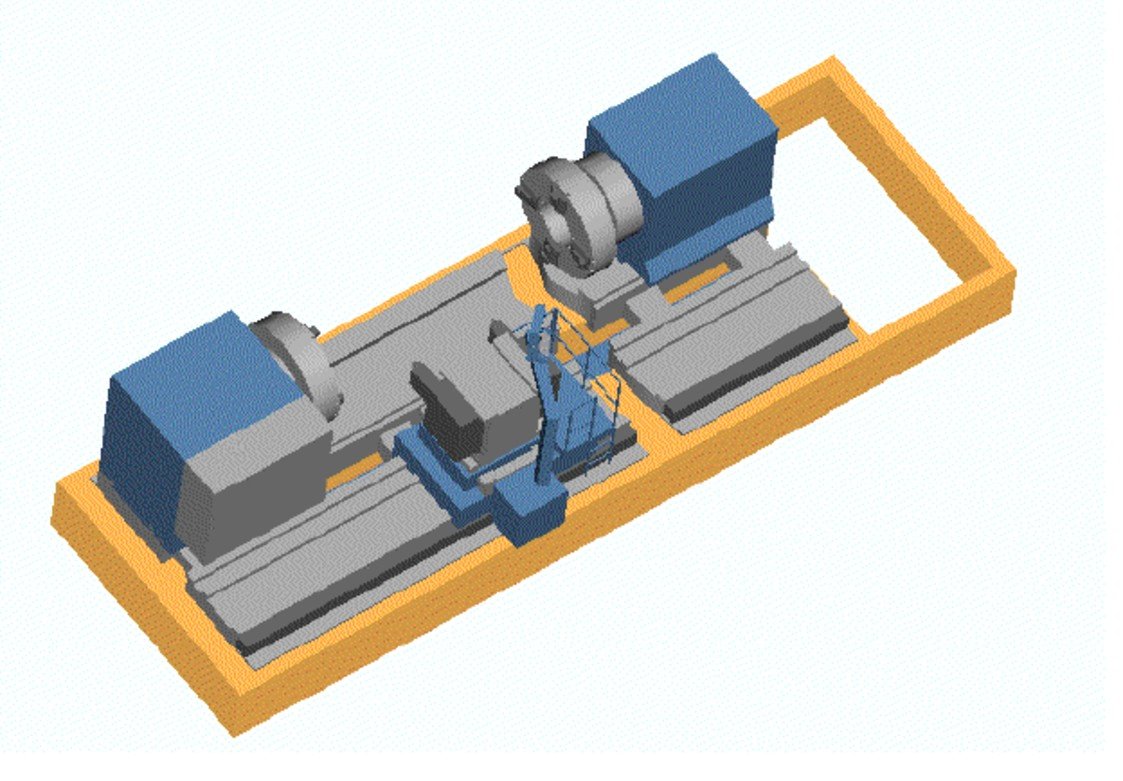

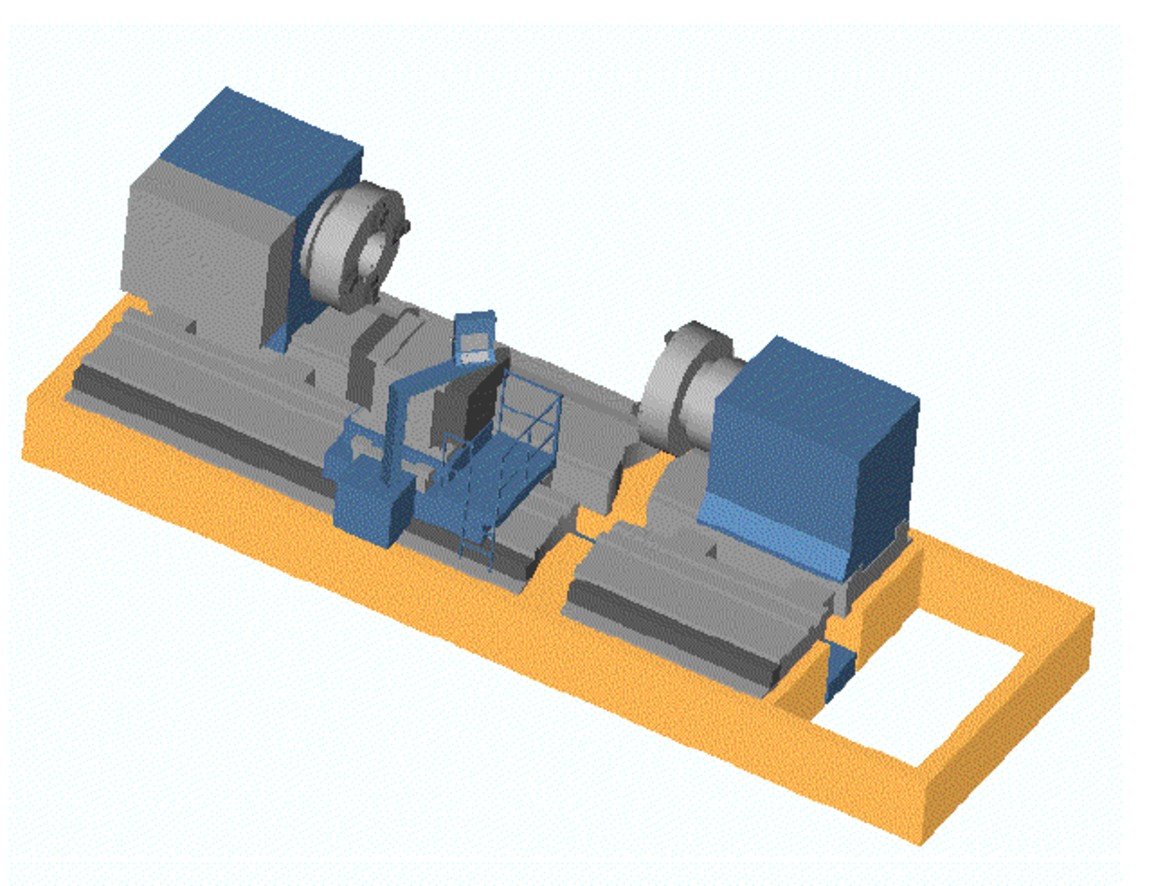

Konstruktion
