CNC gesteuerte Horizontalbett Drehmaschine Wiap DM4C
Schweizer Präzision im Maschinenbau – Stärker denn je
Wir haben die grössten CNC-Drehmaschinen gebaut, die je in der Schweiz gefertigt wurden. Diese Maschinen sind nicht nur ein Beweis für Schweizer Ingenieurskunst, sondern auch für unsere Innovationskraft. Heute, in Zeiten zunehmenden Protektionismus, ist es wichtiger denn je zu zeigen, dass wir nach wie vor in der Lage sind, solche Hochleistungsmaschinen zu bauen – und das besser als je zuvor.
Dank unserer kontinuierlichen Weiterentwicklung integrieren wir in unsere Maschinen modernste Technologien, wie das von uns entwickelte MEMV-Verfahren (Metall entspannen mit Vibration). Dieses Verfahren optimiert die Materialeigenschaften und erhöht die Langlebigkeit der Bauteile – ein entscheidender Vorteil in der heutigen Industrie.
Unsere Referenzen sprechen für sich:
· Rollstar AG und Grob AG: Für diese renommierten Firmen haben wir CNC-Drehmaschinen gebaut, die höchste Präzision und Zuverlässigkeit gewährleisten.
· Ölindustrie in Angola: Zwei speziell entwickelte Maschinen fertigten tausende Ölgewinde für Chevron. Unter extremen Bedingungen – direkt am Meer und in herausfordernden Produktionsumgebungen – bewiesen unsere Schweizer Maschinen ihre herausragende Qualität und Beständigkeit.
Unsere Maschinen sind das Ergebnis von Jahrzehnten an Erfahrung, Schweizer Präzisionsarbeit und stetiger Innovation. Wir stehen für Qualität, die selbst den härtesten Bedingungen standhält – damals wie heute.

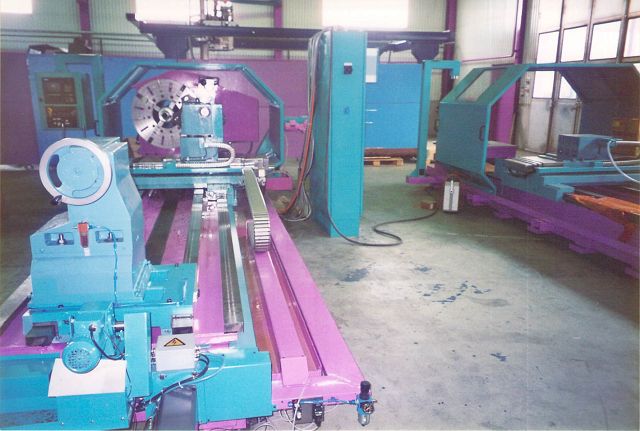

Bild 1: Diese Wiap DM4C hat ein Schwingdurchmesser von 2000 mm2, einzeln verfahrbarer Revolver. 3 Späneförderer, Maschinen Nummer 10032, Maschinengewicht 22000 kg
Bild 3:Diese Wiap DM4C hat ein Schwingdurchmesser von 1300 mm, ein 12 Fach Scheiben Revolver, 265 mm Spindel Durchlass, Maschinen Gewicht 13 Tonnen. Konstruktion und Herstellung Wiap. Nr.10020. Spindelstock von konventionellen Drehmaschine Gornati.
Bild 2: Diese Wiap DM4C hat ein Schwingdurchmesser von 1600 mm, ein 15 Grad schräggestellter 12 Fach Scheiben Revolver, 200 mm Spindel Durchlass, Maschinen Gewicht 16 Tonnen. Konstruktion und Herstellung Wiap. Nr.10025.
Bild 4: Rechts die DM4C, Maschinen Nummer 10029. Diese wurde für ein Spindeldurchlass von 365 mm gebaut. Spindelstock von konventionellen Drehmaschine Gurutzpe.
Die WIAP DM4C ist eine robuste Flachbett-CNC-Drehmaschine, konzipiert für höchste Präzision und Langlebigkeit. Sie verfügt über ein breites Maschinenbett mit einem äusseren Führungsabstand von 1140 mm. Das Maschinenbett besteht aus einer stabilen Schweisskonstruktion, die vibrationsentspannt wird. Anschliessend erfolgt die Befüllung mit dem WIAP-Füllstoff, der gemäss WIAP-Patent durch Vibration verdichtet wird.
Die Führungen der X- und Z-Achse messen jeweils 90 x 50 mm und sind gehärtet (mindestens 60 HRC). Sie sind verschraubt und damit austauschbar, was eine Revision auch nach 20 Jahren ohne Rücktransport ins Werk ermöglicht. Die Schlittenführungen in beiden Achsen sind mit einem hochwertigen Gleitbelag beschichtet.
Alle Achsen verfügen über eine Luftunterstützung, die den Lauf des Schlittens optimiert, das Eindringen von Schmutz unter die Führungen verhindert und den Verschleiss im Vergleich zu herkömmlichen Systemen erheblich reduziert. Die Schmierung ist für Kurzwege ausgelegt und umfasst ausreichend Schmierstellen, um auch in der Gewindefabrikation optimale Ergebnisse zu erzielen.
WIAP-Maschinen sind für eine Lebensdauer von über 20.000 Betriebsstunden ausgelegt. Bei regelmässiger Wartung, wie dem jährlichen Austausch der Abstreifer, bleibt der Führungsverschleiss unter 0,01 mm. Die Konstruktion ermöglicht den Transport per Landweg mit minimalem Demontageaufwand.
Dank jahrzehntelanger Erfahrung im Umbau von Grossmaschinen von konventionell auf CNC, einschliesslich Nachrüstungen mit Kugelrollspindeln und der Entwicklung von PLC-Programmen, bietet WIAP umfassende Lösungen aus einer Hand. Kunden profitieren von einer effizienten Fernwartung und Servicekosten, die auch im CNC-Bereich unter dem Branchendurchschnitt liegen.
WIAP verfügt über ein etabliertes Standard-Zulieferprogramm, das eine schnelle Verfügbarkeit aller Produkte am Markt sicherstellt.
