CNC gesteuerte Vertikal-Drehmaschine WIAP DM2V
Nr. 10021,10022,10023, 10024
Vibrationsentspannt und Vibrationsgedämpft VDSF®, VSR®, MEMV®
Made in Switzerland
WIAP – Hochpräzise Fertigungslösungen für die Industrie
Ein führendes Liechtensteiner Unternehmen setzt auf WIAP-Technologie, um hochpräzise Serienteile für die Bohrerherstellung zu fertigen. Mit unseren
massgeschneiderten Maschinen konnte der Kunde in den letzten Jahrzehnten Hunderttausende von Teilen zuverlässig und effizient produzieren.
Unsere speziell entwickelten Maschinen für diese Produktion:
✅ WIAP ZM – Präzise Zentriermaschine für maximale Genauigkeit
✅ WIAP HM – Leistungsstarke Langrohrdrehmaschine für 6-Meter-Rohteile
✅ WIAP DM2V – Zwei vertikale CNC-Drehmaschinen für eine flexible Change-Module-Fertigung
💡 WIAP – Innovation, die sich rechnet. Effizienz, Präzision und jahrzehntelange Erfahrung für Ihre Produktion.

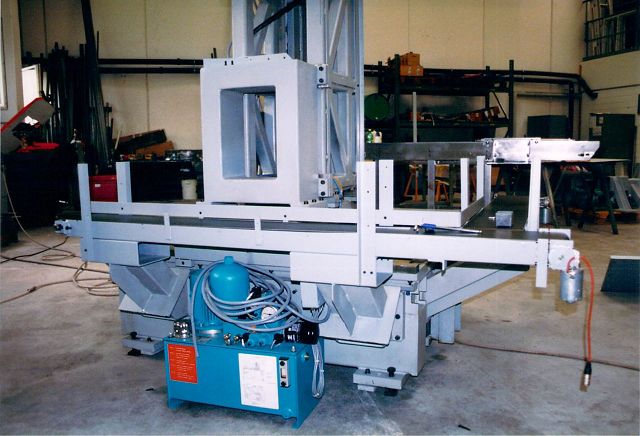

Bild 3: Kleiner, kompakter CNC Drehautomat als Skelett. Für Futterdrehteile bis 200 mm Durchmesser. Das Futter fährt mit dem Werkstück zur Fertigteilposition. Ein Fertigteilschieber kommt in den Maschinenraum, holt das Werkstück ab. Der Fertigteilschieber fährt aus der Maschine und schiebt das Werkstück auf das Wegführband. Das Futter holt auf einer tieferen Ebene das neue Rohteil. Danach fährt der verfahrbare Spindelstock zum feststehenden Revolver, wo die Dreharbeit ausgeführt wird. Dank der Anordnung fallen alle Späne nach unten in den Späneförderer. Das Transportband hat Ablageplatz 200 x 4350 mm für Roh- und Fertigteile. 2 x 0.87 m/2. Ab 100 mm Durchmesser ca. 40 Roh- und 40 Fertigteile. Bei einer Laufzeit von 2 Minuten ergibt das einen mannlosen Betrieb während 80 Minuten. Dank der Vibrationsdämmung hat die Maschine gute Standzeiten, weil da minimale bis keine Vibrationen auftreten.

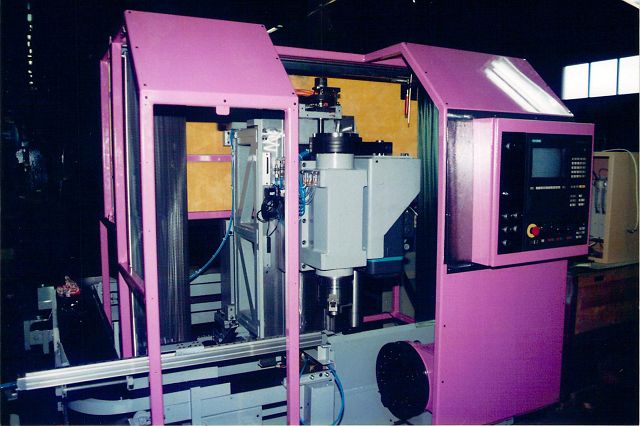

Bild 1: CNC Drehmaschine Vertikal, oben hängender Spindelstock. Konstruktion und Herstellung WIAP

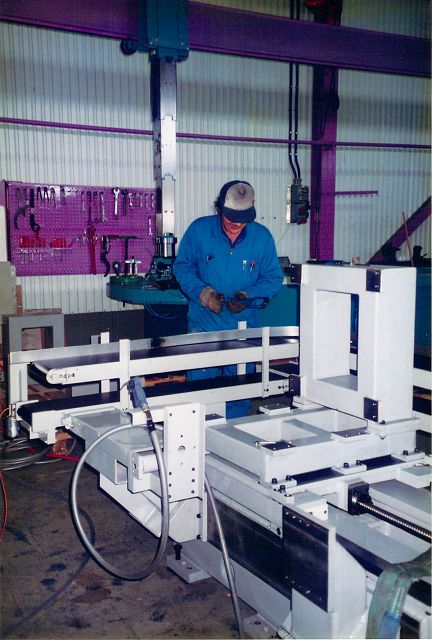

Bild 4: Maschine in der Montage
Bild 6: Die Maschine Nr. 10024 produziert jetzt in Europa für einen Grosskonzern. Mannarme Produktion

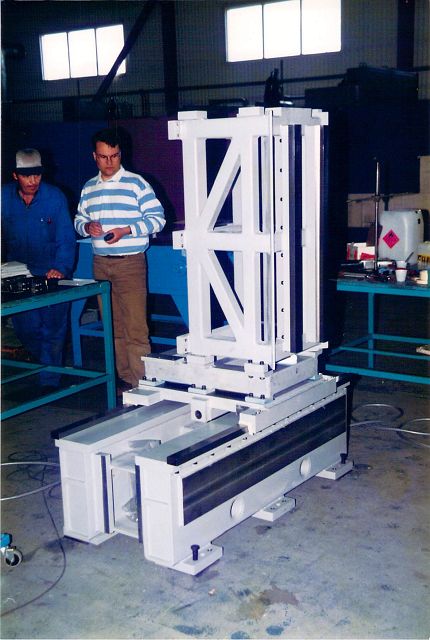

Bild 2: Das vibrationsentspannte und vibrationsgedämpfte Maschinenbett im Aufbau
Bild 5: Die Maschine Nr.10021 kurz vor der Auslieferung

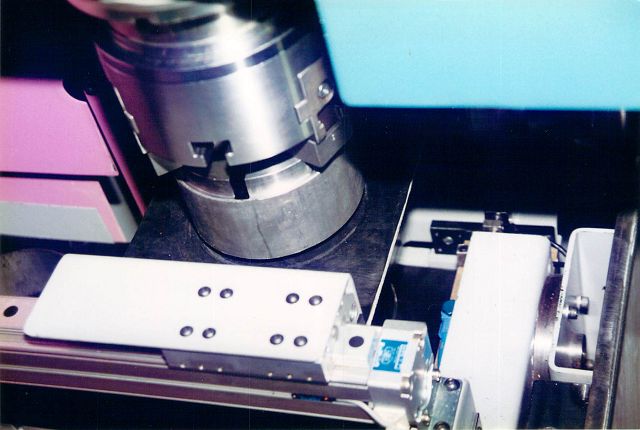

Bild 7: Eine Automation unter niedrigsten Platzverhältnissen. Kompakt und platzsparend. Sie geht rund um die Maschine mit dem Roh- und Fertigteil. Die WIAP Vertikal CNC Drehmaschine ist für Futterteile bis 200 mm ausgelegt. Maschinen dieser Baureihe produzieren Werkstücke für einen Weltkonzern, welcher Bohrersysteme herstellt. Die Maschine ist luftunterstützt, vibrationsgedämpft, hat austauschbare Führungsbahnen usw. Diese Konstruktion ist von A - Z von WIAP. Die Konstruktion ist vorgesehen, um auch eine echte Y-Achse zu integrieren.
