WIAP DM2 XP Nr. 10029 – CNC Sonder-Dreh-Fräsmaschine
Vibrationsentspannt und vibrationsgedämpft nach VDSF®, VSR und MEMV® · Made in Switzerland
Hergestellt für einen Grosskonzern für die Fertigung von Tripoden-Werkstücken, Taktzeit 2 Sekunden. Eine Erfolgsgeschichte, die zeigt, wie flexibel das WIAP-Maschinenkonzept ist:
Flexibilität der WIAP-Maschinen – Standard-Bauteile aus dem WIAP-Portfolio konnten kombiniert werden, um eine massgeschneiderte Maschine zu bauen.
Hohe Geschwindigkeit in der Lieferung – Durch vorhandene Komponenten konnte die Maschine trotz engem Zeitplan geliefert werden.
Technologische Spitzenleistung – Die Maschine wurde für ein patentiertes Bauteil eines grossen Automobilzulieferers entwickelt.
Industrie-Erprobung – Die WIAP DM2V-Technologie wurde hier erfolgreich in einer neuen Bauweise eingesetzt.

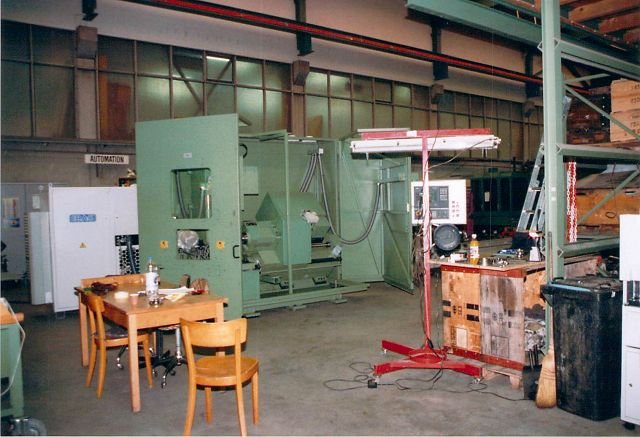

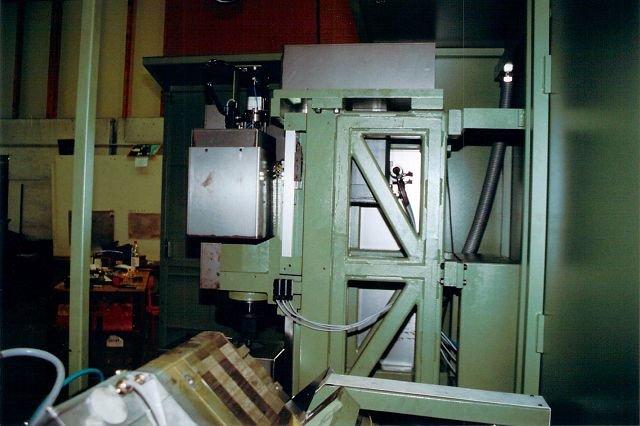

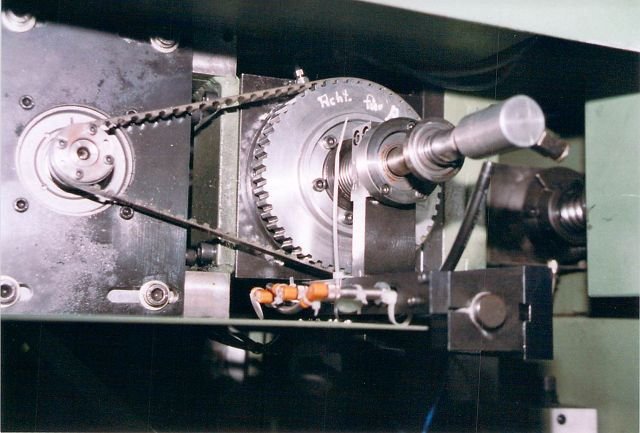

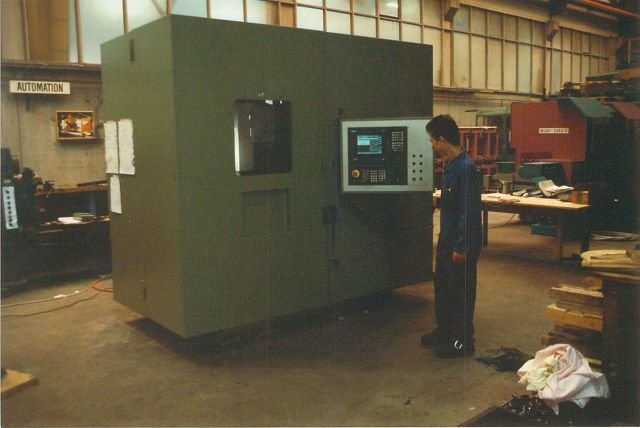

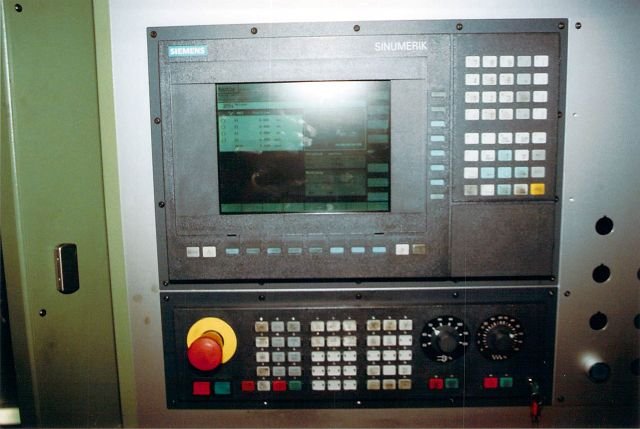

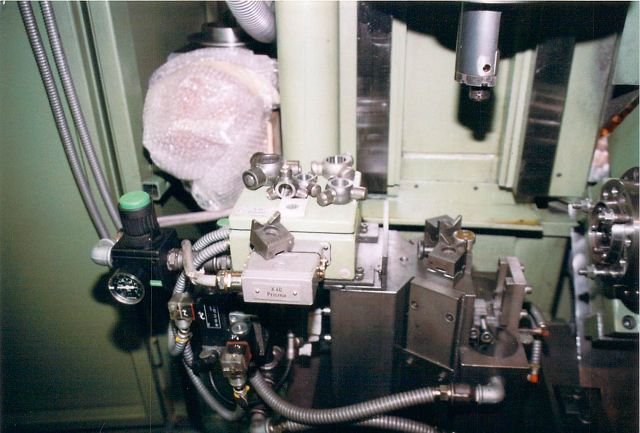

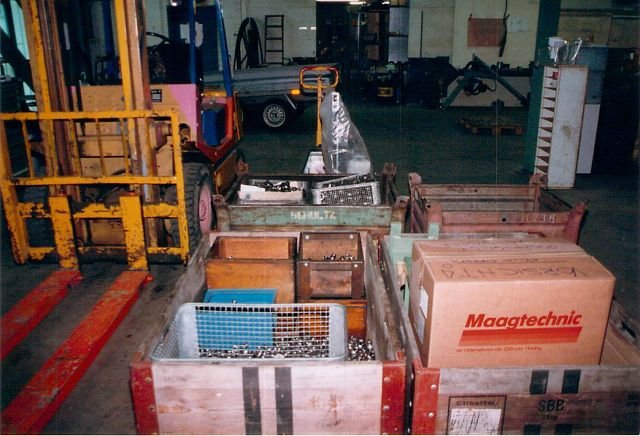

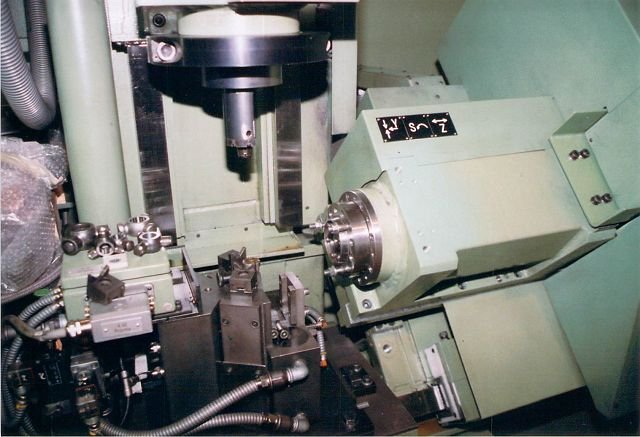

P1: Diese Sonder-Drehfräsmaschine WIAP DM2 XP war für einen Grosskonzern. Sie konnte drehen und fräsen mit 20'000 U/min, gleichzeitig mit einer Drehspindel, die mit einem Plandrehkopf dreht. Die gesamte Konstruktion war von der WIAP. Es war eines der anstrengendsten Projekte, das die WIAP je ausführte: Taktzeit ein Teil in 2 Sekunden – und ein sehr exakter Kunde, der die Sekunden halbierte.P2: Vor der Kundenabnahme ist alles bereit für den Testtag.P3: Stand in der Montage. Die Teile liegen links auf der Spannvorrichtung. Die Maschine lief vollautomatisch.P4: Das Maschinenbett und der Vertikalturm waren von der WIAP DM2V Vertikaldrehmaschine. Daher konnte diese Maschine ab Bestellung innert 6 Monaten geliefert werden.P5: Die CNC-Steuerung war eine Sinumerik 810D, welche für mehrere Achsen ausgelegt war.P6: Das ganze Bettsystem mit Turm ist vibrationsentspannt und auch vibrationsgedämpft.P7: Der eigenentwickelte Plandrehkopfantrieb. Er hat auch eine Kühlmittelzuführung durch die Spindel. Ein gutes Drehmoment war für die hohe Drehzahl der Plandrehwerkzeuge nötig.P8: Einige Paletten Testteile wurden getestet.
