Service und Schaben an der Weisser Senior Drehmaschine durch die WIAP AG.
Weisser Senior
TITELBILD 1: Demontage Getriebe Deckel WOTAN
2. Problem: Schaden Erklärung

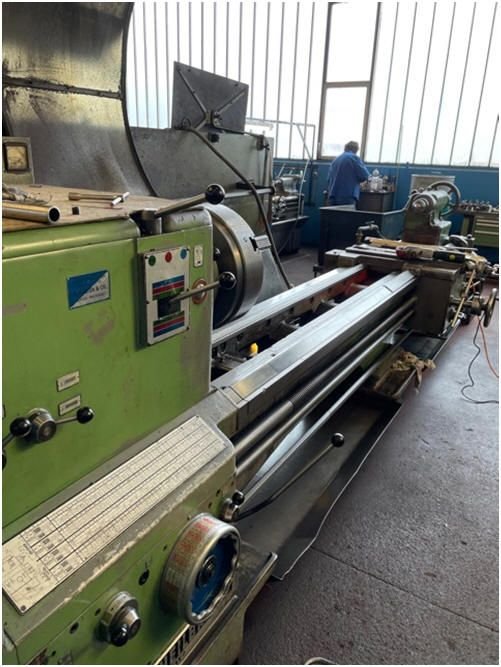

Bild 2: X Schlitten war verklemmt, Keil hatte 0.6 mm Spiel. Der Schlitten und Keil mussten neu eingeschabt werden.
3. Demontage X-Schlitten

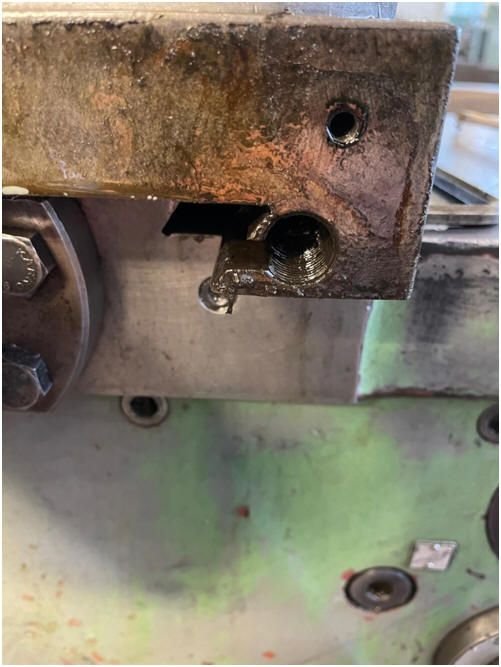

Bild 3: Keil wurde vom X-Schlitten entfernt.

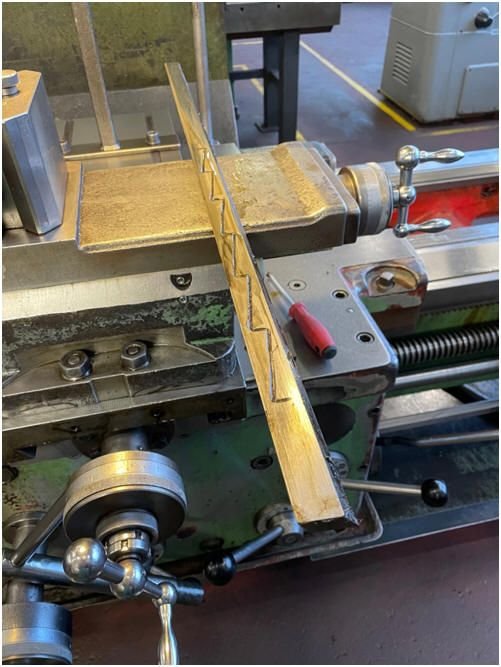

Bild 3.1: Keil wurde vom X-Schlitten entfernt.

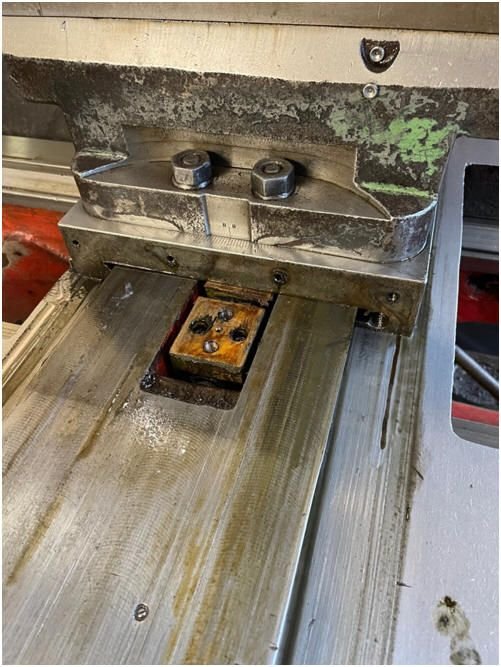

Bild 3.2: Schrauben von den Muttern der Spindel gelöst.

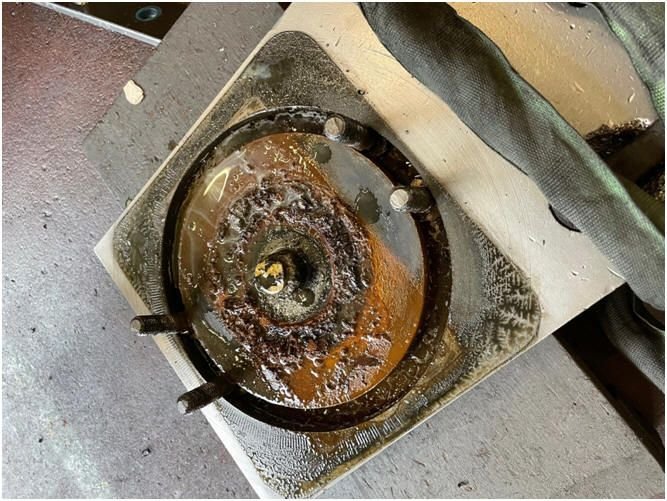

Bild 3.3: Wekzeugaufnahme wurde entfernt und entrostet / gereinigt.
Bild 3.4: Den Ober-Schlitten nach hinten raus genommen.
4. Schaben X-Schlitten

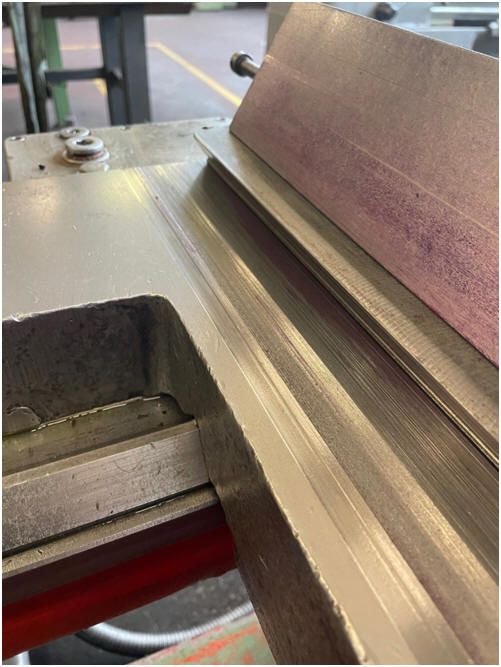

Bild 4: Zuerst mit dem Lineal abtouchiert, wenig Auflagefläche.

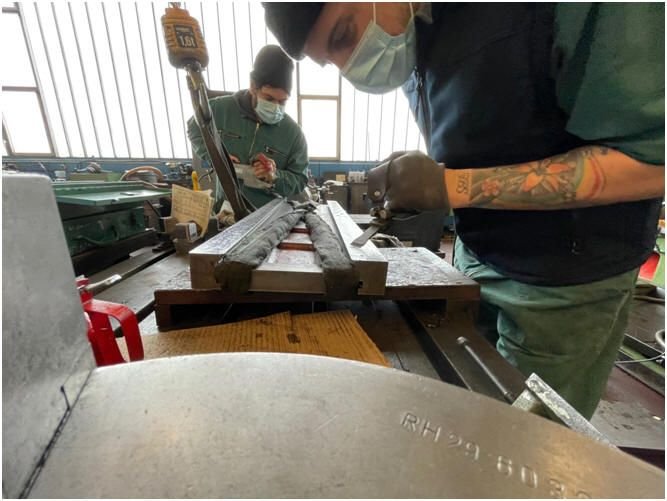

Bild 4.1: Schlitten gerade geschabt mit zwei Schabmaschinen.

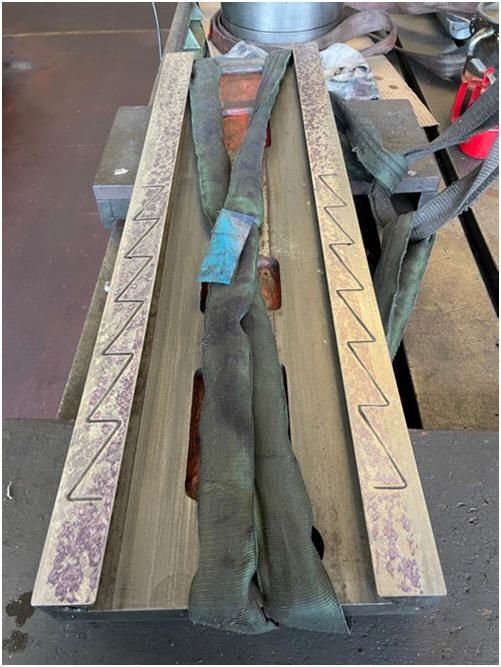

Bild 4.2: Solange bis die Touchierfarbe überall trägt.

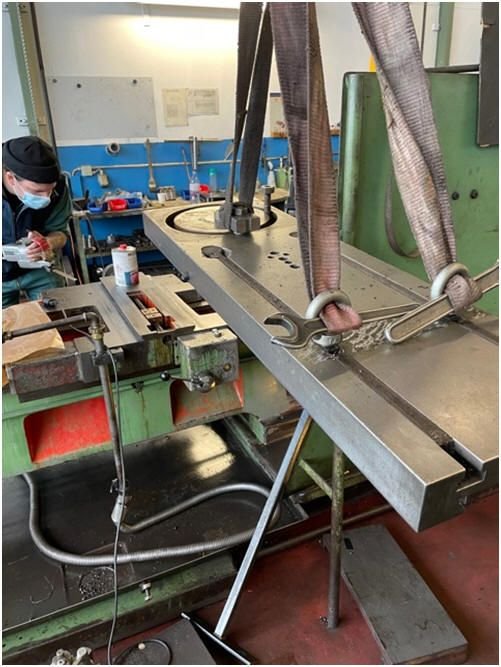

Bild 4.3: Als der Oberschlitten gerade war, konnte dieser benutzt werden, um den Unterschlitten gerade zu schaben. Dies erforderte X Mal den Oberschlitten rauf und runter mit dem Kran zu heben.

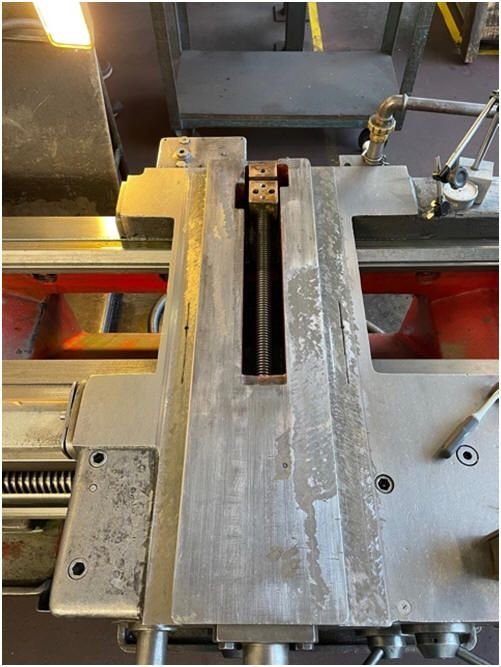

Bild 4.4: Geschabter Unterschlitten.

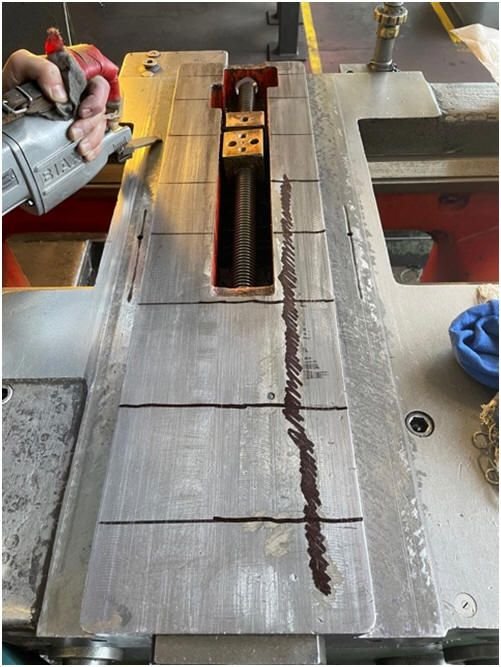

Bild 4.5: Die Mitte des Schlittens musste 0.3 mm runter gefräst werden.
5. Keil

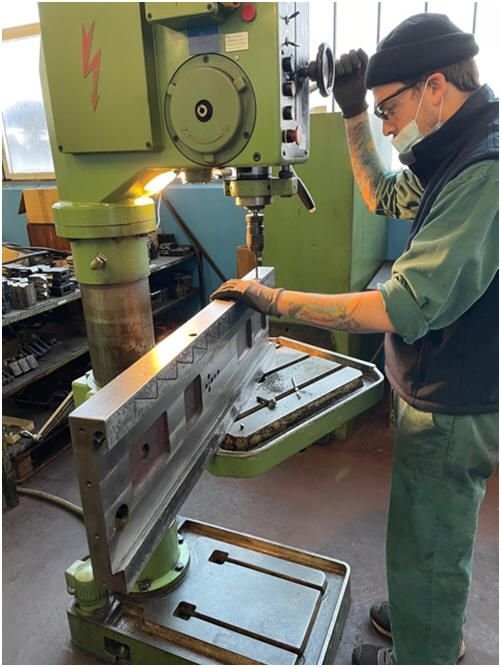

Bild 5: Der Keil hatte 0.6 mm Spiel. Dass kein neuer Keil hergestellt werden musste, wurden neue Stellschrauben in den Schlitten gemacht, um den Keil spielfrei einzustellen.
6. Montage

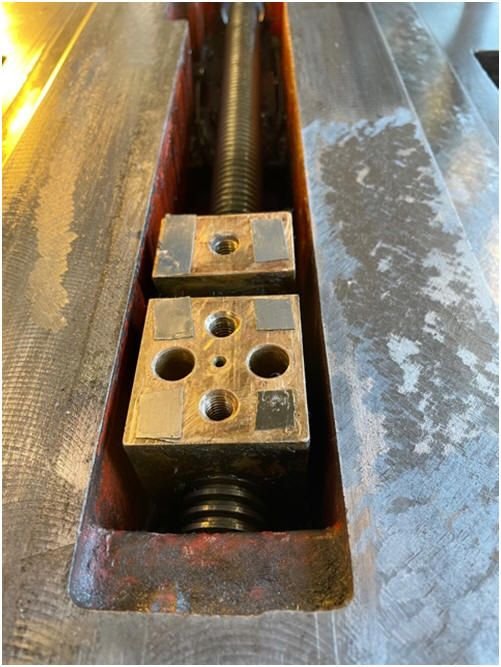

Bild 6: Die Muttern mussten 0.3 mm unterlegt werden, weil alles runter gefräst wurde.

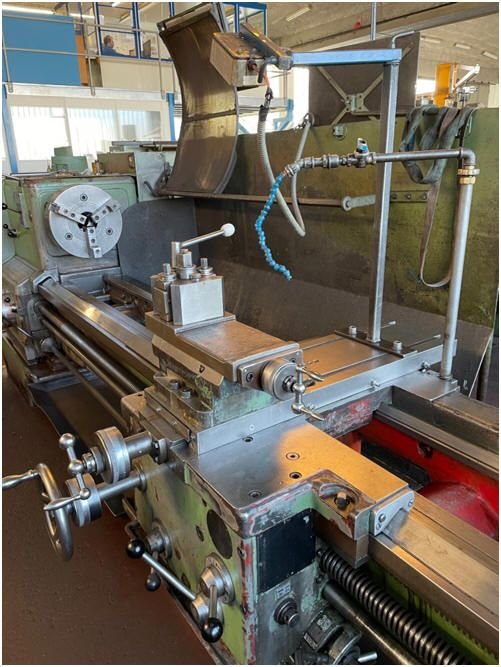

Bild 6.1: Maschine fertig zusammengebaut und wieder einsatzbereit. 7 WIAP Wartungssystem Die Maschine wird nach dem neuen Messsystem der WIAP bei der Fertigstellung vermessen Link zum Protokoll Gleichzeitig sollten die Maschinen nach dem Wartungsplan der WIAP gewartet werden. Eben reparierten wir wieder eine Maschine, welche anstelle 6 Liter Öl nur noch 1,3 Liter drin hatte und es war voll Schmutz und Späne. Darum nicht vergessen, auch den Ölwechsel zu machen, um zu erkennen, was nicht ok ist. Unterhalt von Werkzeugmaschinen Fast jeder Schweizer bringt sein Auto zur Wartung. Die Werkzeugmaschinen mögen Wartung auch? Wartung reduziert die Ausfallzeiten stark. Wir nehmen alle wichtigen Maschinen im Betrieb auf. Gerne mit dem Unterhalt zusammen. Beilage Beispiel: Die regelmässige Sicht Kontrolle: Visual Kontrolle. Alle 1-3 Monate, je nach Monatsstunden Einsatz, Inklusive Protokollerstellung. Alle Wartungsarbeiten, die gemäss den Maschinenherstellern unter 2000 Betriebsstunden zu erfolgen haben. Inspektion jedes Jahr oder alle 2000 Betriebsstunden. Alle Maschinen werden jährlich einmal besser angesehen. Ähnlich wie bei einem Autoservice. Die Abdeckungen werden entfernt, unter den Abdeckungen wird gereinigt. Riemen und Abstreifer ansehen und prüfen. Diese entfernen und sehen, ob Schmutz unter den Führungen ist. Ölkontrolle an allen Schmierstellen. Schmierstellen nachschmieren. Gleichzeitig Schmierstellen markieren. Kontrolle der Maschinenunterlagen, prüfen, ob alle Wartungsanleitungen vorhanden sind. Danach ein Protokoll machen; allenfalls nötige Ersatzteile nachbestellen. Im Zentralwartungsplan ist enthalten, welcher Ölwechsel bei welcher Maschine, wann notwendig ist. Wir haben ein 20 Jahre Vorausplansystem.
8. Das WIAP gelbe Boxensystem für die Wartung
WIAP® MEMV® Gelbe Boxen System
Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.
Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems
9. Schlusswort
Bei der Wiap AG sind es nicht nur noch die Alten, die das können. Seit Jahren hat die WIAP diese Schulung, auch für das Schaben, intensiviert. Es sind immer 2 Schabmaschinen griffbereit.
Die Kosten für ein Retrofit (Umbau mit Revision) gegenüber einer Neumaschine sind ca. 40 bis 60% einer Neumaschine, weil das Grundfleisch vorhanden ist. Nur ein Tausch der CNC, ohne Antriebe was heute auch möglich ist, mit Analogantrieben, kann nicht selten gar unter 10 bis 20 % der Maschinen Neubeschaffungswertes gemacht werden. Auch dann hat man die neuste CNC Steuerung auf der Maschine aufgebaut, so dass der Operateur nicht das Gefühl haben muss, er hat eine alte Maschine.
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
Hersteller und Vertrieb, Konstruktion, Elektrik und Mechanik: alles aus einer Hand. WIAP AG Ltd SA, Industriestrasse 48L, CH-4657 Dulliken, Telefon +41 62 752 42 60, www.wiap-ag.ch
