Service an der Maschine und Schlittenführung in der Z Achse starke Abnützung. Maschine schon 40 Jahre im Einsatz unter erschwerten Bedingungen, nur wenige Meter vom Meer entfernt.
Service Inspektion Reparatur Information WR 170_Weisser CNC Drehmaschine Inspektion Service
Titel Bild 1: CNC Weisser Drehmaschine. Sie wird aus der Produktion für die Revision genommen.
1. Einführung, Art der Arbeit
2. Zustand

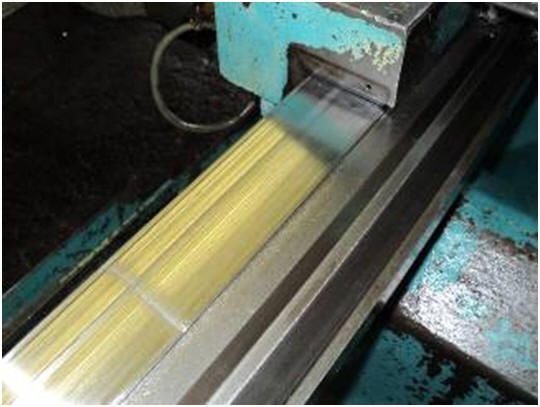

Bild 2: Die hintere Z Führung hat seit einiger Zeit immer tiefere Spuren. Es wurde geplant, den Z Schlitten abzuheben und die Ursache zu prüfen und eine Nachbesserung durchzuführen.

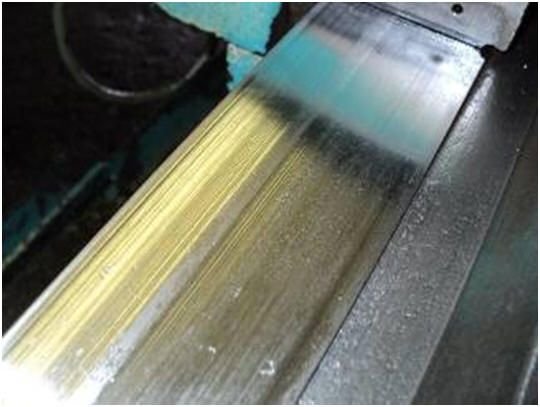

Bild 3: Es hat Einlaufspuren. Da diese Horizontalbett Maschinen Art im Gegensatz zu einer Schrägbettmaschine nur in der Spitzenhöhe der Verschleiss bemerkbar macht, hat es keinen so wichtigen Einfluss auf die Genauigkeit der Maschine.

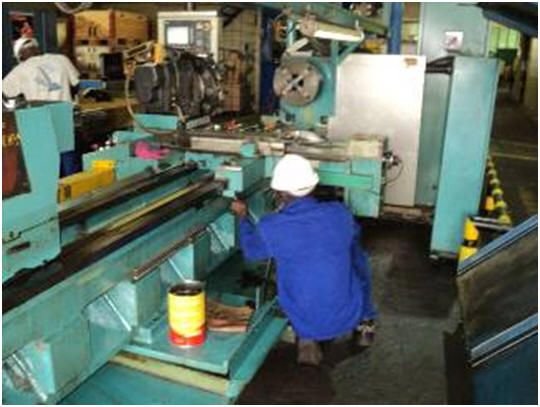

Bild 4: Es wird alles vorbereitet, um den Schlitten abzuheben. Untergriffe weg. Kugelrollspindel weg usw.
3. Service Arbeiten

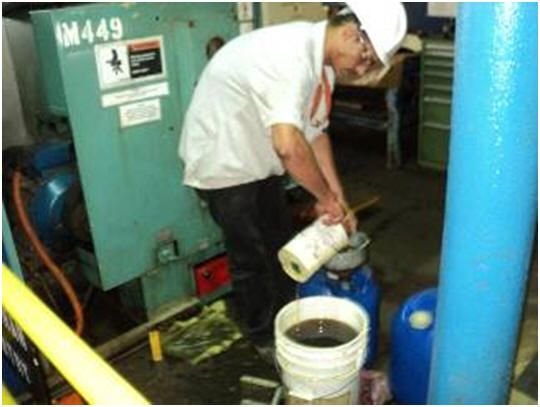

Bild 5: Auch das Öl wird ersetzt. Der Tank wird innen auch gereinigt, wenn Abrieb drin ist soll die Ursache gesucht werden.
4. CNC Steuerung Sinumerik 802

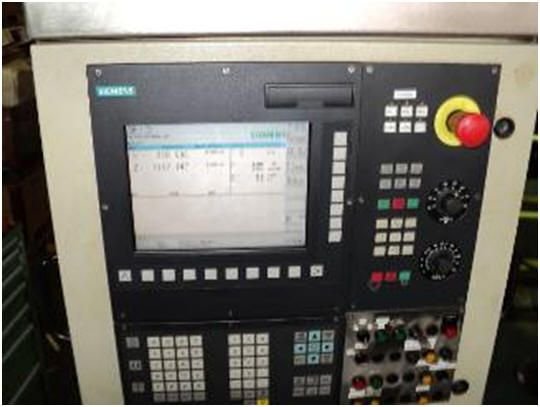

Bild 6: Dies ist die CNC Steuerung Sinumerik 802. Die vorherige Sinumerik 5T, dann die Sinumerik 810T wurden entfernt. Also die Mechanik überlebt 3 Generationen CNC Steuerungen, gut oder? Bald kann die 4. Generation in Angriff genommen werden.
5. Antriebsriemen

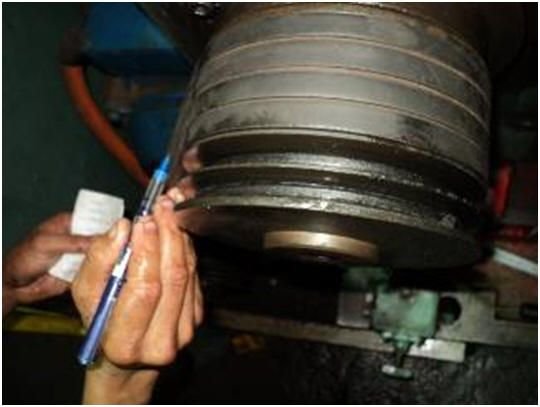

Bild 7: Die Keilriemen des Spindelmotors sehen auch nicht mehr gut aus. Sie wurde in der Unterhaltsliste so erweitert, alle Maschinen, alle Riemen mit Lagerort d.h. Lagernummer erfasst. Was fehlt, wird bestellt. Die kosten ja nur ein paar Euro/ Franken. Aber wenn es nicht vorhanden ist, kostet es viel.

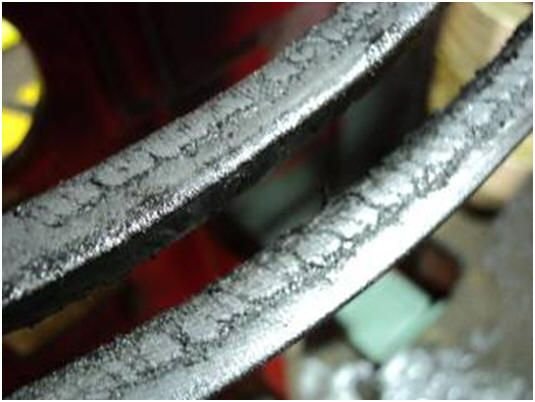

Bild 8: Diese Keilriemen sollen auch ersetzt werden.
6. Kreuzschlitten

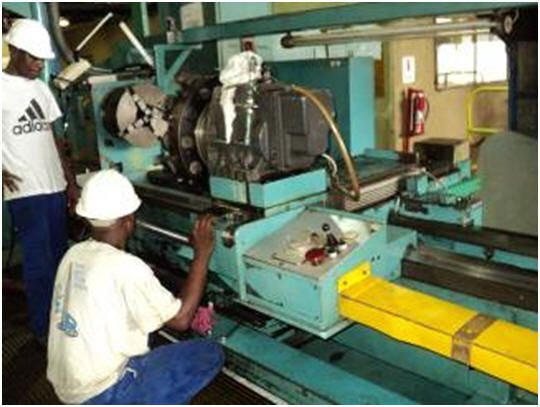

Bild 9: Die Monteure bereiten die Demontage des ganzen Kreuz Schlittens vor.

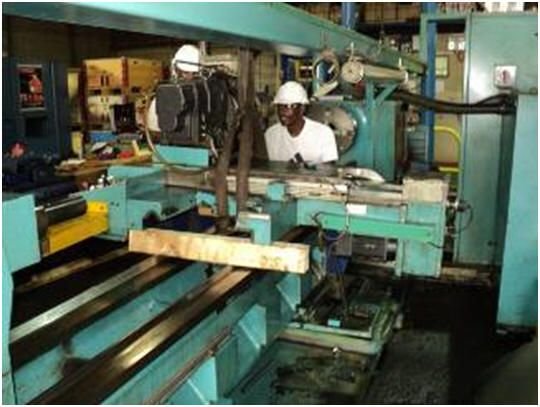

Bild 10: Jetzt sitzt der Schlitten auf Hölzer, welche zwischen den Z Führungen und dem Kreuzschlitten hingelegt wurden und es ist alles bereit zum Untersuchen, warum die Führungen diese Laufspuren haben.

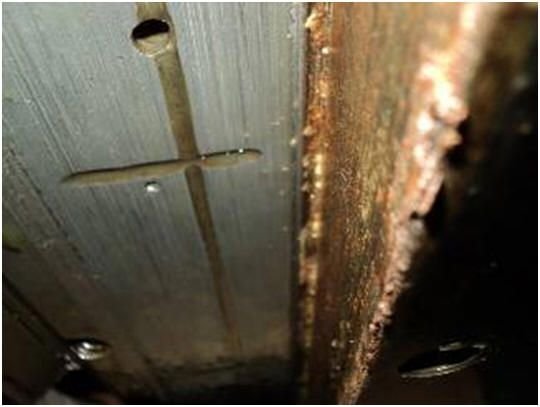

Bild 11: Diese Maschine hat ein Turcyte Belag, der in der Regel grün ist. Die Schmierung war nicht ok. Es wurden keine Ölzufuhr Löcher vom Maschinenhersteller von oben gemacht. Wir haben 2 neue Schmierbohrungen gemacht und 2 neue Ölleitungen verlegt und 2 neue Dossiereinheiten montiert. An der Maschine wurde alles in Ordnung gebracht, alles revidiert, was defekt war und wieder montiert. Der Produktions Unterbruch dauerte 3 Tage.
7. WIAP Wartungssystem
Die Maschine wird nach dem neuen Messsystem der WIAP bei der Fertigstellung vermessen
- Gleichzeitig sollten die Maschinen nach dem
- Wartungsplan der WIAP gewartet werden
Eben reparierten wir wieder eine Maschine, welche anstelle 6 Liter Öl nur noch 1,3 Liter drin hatte und es war voll Schmutz und Späne.
Darum nicht vergessen, auch den Ölwechsel zu machen, um zu erkennen, was nicht ok ist.
Unterhalt von Werkzeugmaschinen
Fast jeder Schweizer bringt sein Auto zur Wartung. Die Werkzeugmaschinen mögen Wartung auch?
Wartung reduziert die Ausfallzeiten stark.
Die regelmässige Sichtkontrolle: Visual Kontrolle. Alle 1-3 Monate, je nach Monatsstunden Einsatz, Inklusive Protokollerstellung. Alle Wartungsarbeiten, die gemäss den Maschinenherstellern unter 2000 Betriebsstunden zu erfolgen haben.
Inspektion jedes Jahr oder alle 2000 Betriebsstunden.
Alle Maschinen werden jährlich einmal besser angesehen. Ähnlich wie bei einem Autoservice. Die Abdeckungen werden entfernt, unter den Abdeckungen wird gereinigt. Riemen und Abstreifer ansehen und prüfen. Diese entfernen und sehen, ob Schmutz unter den Führungen ist. Ölkontrolle an allen Schmierstellen. Schmierstellen nachschmieren. Gleichzeitig Schmierstellen markieren. Kontrolle der Maschinenunterlagen, prüfen, ob alle Wartungsanleitungen vorhanden sind. Danach ein Protokoll machen; allenfalls nötige Ersatzteile nachbestellen. Im Zentralwartungsplan ist enthalten, welcher Ölwechsel bei welcher Maschine, wann notwendig ist. Wir haben ein 20 Jahre Vorausplansystem.
8. . Das WIAP gelbe Boxensystem
WIAP® MEMV® Gelbe Boxen System
Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.
Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems
Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt, mit Datum Angabe des Austausches und Angabe der Lebensdauer.
9. Patent Information
Die WIAP hat im Jahr 2014 das neue 3D MEMV Vibrator Patentangemeldet. Link Hinterlegbescheinigung Link
Im 2018 hat sie dann tatsächlich das Patent dafür erhalten Link. Das Deutsche Patent ist auch im Prozess Offenlegung DE: Link
Auch 2017 hat sie eine weitere Anmeldung gemacht; das Messen; das ist jetzt der Brief oben. Hier der Link zu der Anmeldung. Auch hier läuft die Deutsche Anmeldung Link
Der oben aufgeführte Brief ist jetzt für das Schweizer Patent in der Sache gekommen. D.h. bald wird auch dieses Patent da sein.
Ebenfalls 2017 machte die WIAP eine weitere Patent Anmeldung für das neuartige MEMV Vibrationsentspannen. Hier der Link zur Anmeldung; auch die Deutsche Anmeldung ist im laufen, Link
Im Juli 2019 machte man eine weitere Anmeldung, weil bei allen Versuchen aus dem Jahr 2018 gesehen wurde, dass noch etwas weiteres, Neues anzumelden ist.
Link Anmeldung CH, Link zur Hinterlegungsbescheinigung; auch da wurde Deutschland angemeldet Link.
Im Dezember 2019 machte die WIAP eine weitere Patentenanmeldung, weil es bei weiteren Versuchen aus dem Jahr 2019 gesehen wurde, dass wir noch etwas weiteres, Neues anzumelden ist
Link Anmeldung CH, Link zur Hinterlegbescheinigung
Die beiden Patentanmeldungen vom Jahr 2019 sind jetzt so interessant, dass die WIAP nicht wie in den Vorherigen, alles offen legt. Mit den beiden weiss man, dass noch einmal eine neue Zeit gestartet wird, was das WIAP MEMV Verfahren angeht.
Hier die Prospekt Link Wiap Prospekt 2021
Ein Deutscher Kunde machte eine Diplomarbeit. Er schreibt:
Resümee: Alle im Vorfeld festgelegten Vorhaben wurden real umgesetzt und hervorragende Ergebnisse in der vorgegebenen Zeit erzielt. Rest- oder Folgearbeiten entfallen vollständig. Die Ergebnisse und Ausarbeitungen wurden auf ihre Aussagefähigkeit und Korrektheit hin überprüft und in Summe mit „sehr zufriedenstellend“ bewertet. Dabei erfolgte eine fachliche und technische Abnahme. Eine besonders erwähnenswerte Erkenntnis ist, dass es zu einer signifikant höheren Belastung beim Spannungsarmglühen kommt. Es wird darüber hinaus mindestens das 700-fache an CO2 beim Glühen eines Werkstücks erzeugt als beim Vibrationsentspannen.
Doch die WIAP hat auch vor dem Jahr 2014 einige Patente realisiert hier der Link.
10. Unterlagen zu dieser Maschine
Unterlagen zu der Maschine: Bei dieser Maschine noch nicht erfasst.
11. Schlusswort
Die Weisser Drehmaschinen sind hervorragende Werkzeug Maschinen.
Mit dieser Maschine können sehr viele Späne abgedreht werden, ohne dass sie stillstand. Robust und gut gebaut, Kompliment an die Konstruktion Weisser.
Die WIAP hat ein neues Unterhalts Programm für Werkzeugmaschinen festgelegt. Das System heisst WIAP MEMV gelbes Boxen System. Hier der Link
Die Wiap AG baut eigene Werkzeugmaschinen und hat einen Zulieferanten Stamm. Ob bei Neumaschinen oder Umbauten; es werden in der Regel überall dieselben Einbauteile verwendet. Somit ist auch die Ersatzteilgewährleistung gesichert.
Bei der Wiap AG sind es nicht nur noch die Alten, die das können. Seit Jahren hat die WIAP diese Schulung, auch für das Schaben intensiviert. Es sind immer 2 Schabmaschinen griffbereit.
Die Kosten für ein Retrofit (Umbau mit Revision) gegenüber einer Neumaschine sind ca. 40 bis 60 % einer Neumaschine, weil das Grundfleisch vorhanden ist. Nur ein Tausch der CNC, ohne Antriebe was heute auch möglich ist, mit Analogantrieben, kann nicht selten gar unter 10 bis 20 % der Maschinen Neubeschaffungswertes gemacht werden. Auch dann hat man die neuste CNC Steuerung auf der Maschine aufgebaut, so dass der Operateur nicht das Gefühl haben muss, er hat eine alte Maschine.
Dank dem WIAP Alarm System Konzept werden Fehlbedienungen und Nichtwissen, wie was tun, unterstützt mit Meldungen. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
