Service Anleitung Weipert WNC 1003 CNC Drehmaschine

TITELBILD 1: Umgebaute CNC Drehmaschine mit Sinumerik 840

2. Maschinen Bezeichnung

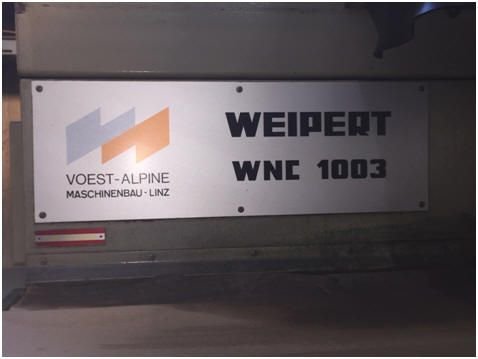

Bild 2: Maschinen Schild

3. Schlitten Futter mit Revolver

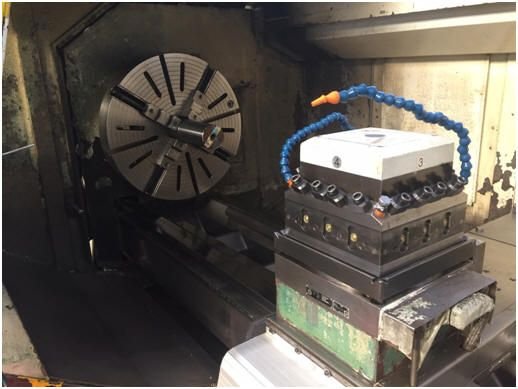

Bild 3: Ansicht Futter mit Revolver

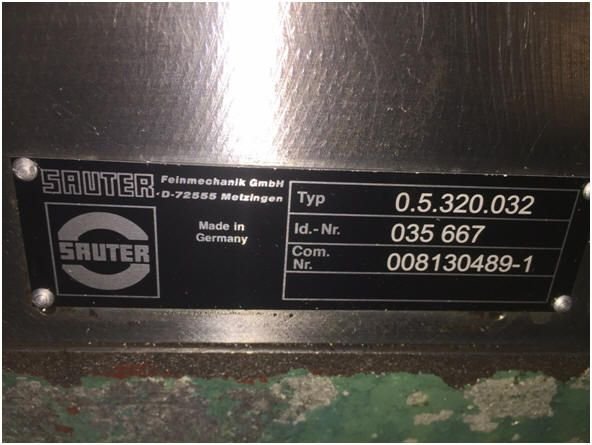

Bild 4: Ansicht Revolver Bezeichnung. Immer wichtig, wenn Ersatzteile beschafft werden müssen.

4. Ansicht der Führungen

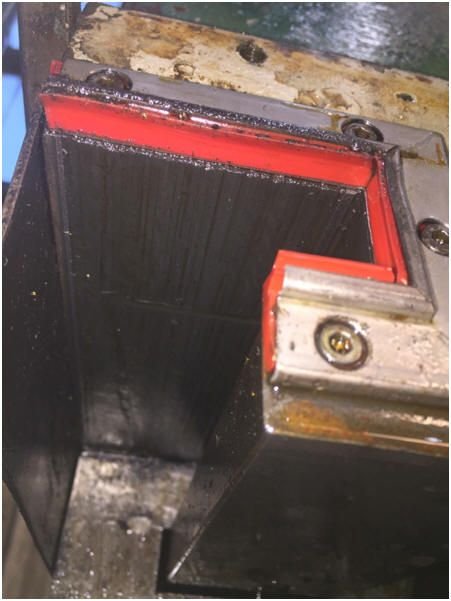

Bild 5: Weipert wählte hier ein eigener Weg bei der Führungsgestaltung. Sie fährt mit einem langen X Schlitten mit dem Oberschlitten über die Führungen hinaus. Das forderte an den Operateur drauf zu achten, dass die Führungen gelegentlich gereinigt und geprüft werden.

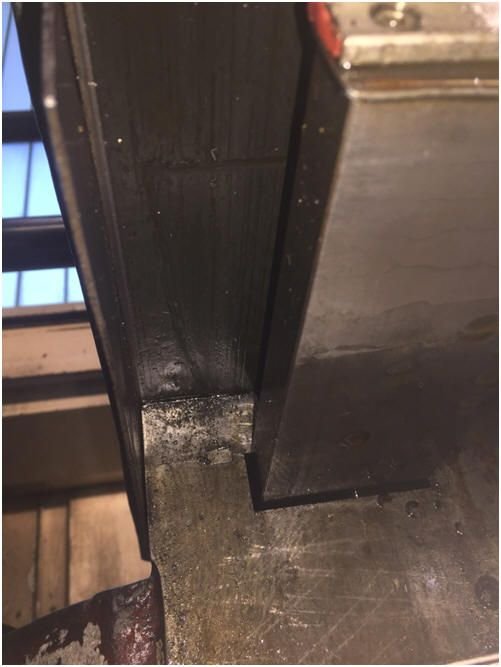

Bild 6: Der Gleitbelag ist ein SKC. Der wird aufgegossenund ist nicht so einfach, wie ein Turciten oder Wolf Belage K100, doch etwas aufwendidger. Wir machten das an einer 150 Tonnen Maschine Revision auch. Link zu dem 150 Tonnen Projekt

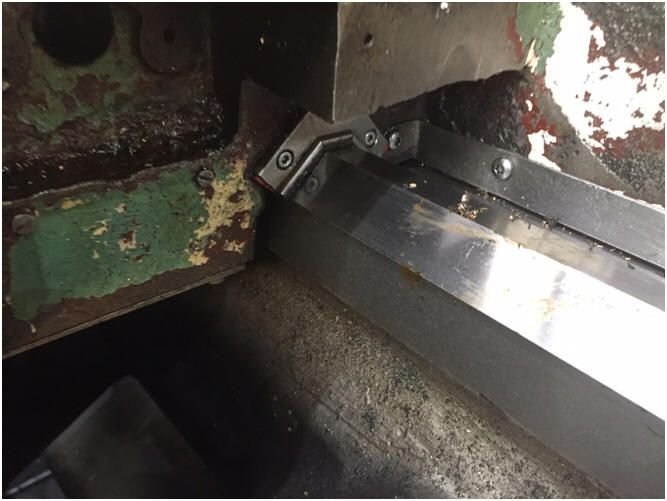

Bild 7: Sehr wichtig die Abstreifer immer gut pflegen, dass nie Schmutz unter die Gleitbeläge kommt.

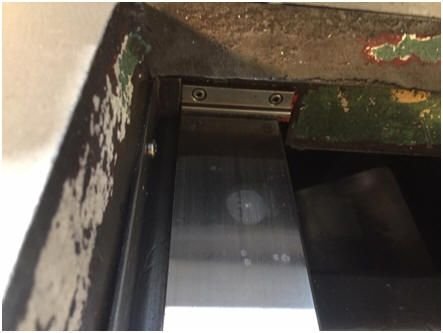

Bild 8: In der Regel sind die Z und Reitsock Führungen bei Flachbett Maschinen immer getrennt.

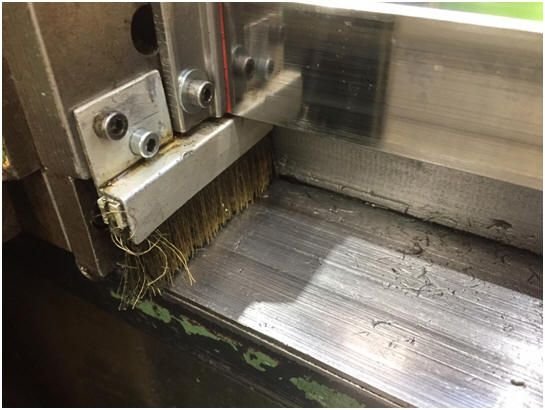

Bild 9: Zusätzlich zu den Abstreifern, Bürsten helfen die Lebensdauer der Abstreifer zu verlängern.

5. Die Reitstock Klemmung

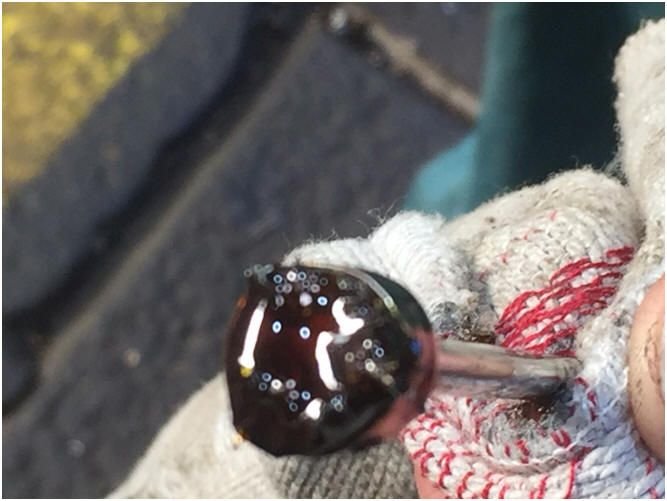

Bild 10: Bei regelmässiger Wartung können Fehler reduziert werden.

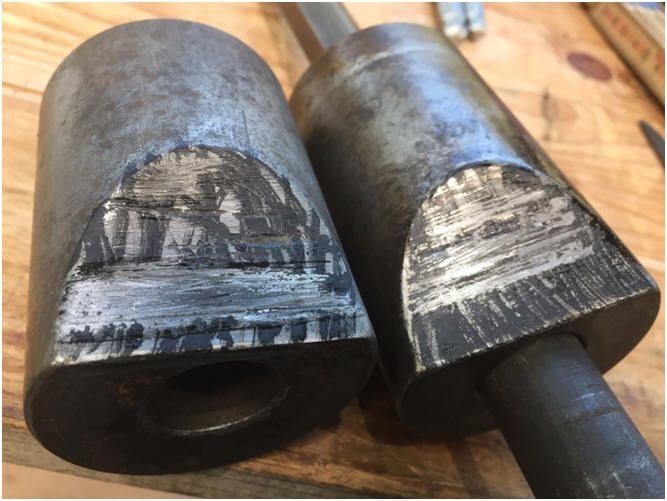

Bild 11: Die Reitstock Pinole hat bei der Klemmung angefressen. Die Zapfen sind aus Grauguss. Das sollte nicht passieren.

Bild 12: Wir skizzierten die Klemm Zapfen, wenn es weiterhin diese Spuren in den Reitstock gibt, kann man diese Zapfen aus Bronze machen.

6. . Das WIAP gelbe Boxensystem

WIAP® MEMV® Gelbe Boxen System

Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.

Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems

7. Unterlagen zu dieser Maschine

Unterlagen zu der Maschine: Bei dieser Maschine noch nicht erfasst.

8. Schlusswort

Die Anleitung der Weipert WNC 1003 Maschinen konnten wir nicht einsehen.

An der Maschine wurde eine Geometrie Inspektion gemacht, dass der Ist Zustand angesehen werden konnte, um zu entscheiden, was für Massnahmen an der Maschine nötig sind. Die Geometrie war immer noch ok. Es waren keine Massnahen nötig.

Hinweis: Das besondere an der Maschine steht die Z Kugelrollspindel, dreht nicht, dafür die Kugelumlauf Mutter, was bei einer Reparatur etwas aufwendig ist.

Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher
