CNC Werkzeugmaschinen sind oft vielen Strapazen ausgeliefert. Viele unterschiedliche Operateure. Personen Streiks usw., was eben auch Reparaturen erfordern kann.

Spindelstock Austausch MEGA Bore Ölfeld Drehbank Spindelstock ersetzen

Bild 1: Die CNC Drehmaschine Mega Bore. Diese Stange zerstörte den Spindelstock der MEGA Bore CNC Drehmaschine. Vorsicht an alle, lasst nie bei einer ungehaltenen Stange die Drehzahl zu hoch laufen. Hier hätte ein Mann getötet werden können. Zum Glück nicht.

2. Vorwort

3. Unfall: Hinteres Futter abgerissen, Spindelstock defekt

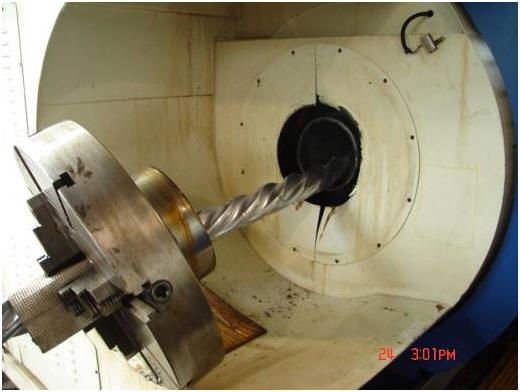

Bild 3.1: Der Operateur hatte die Stange hinten fliegend eingespannt, hat aus Versehen eine zu hohe Drehzahl eingetippt und schon knallte es. Es schlug die Stange aus dem Zentrum, diese riss gleich das Futter weg. Hier hätte ein Mann getötet werden können. Zum Glück nicht.

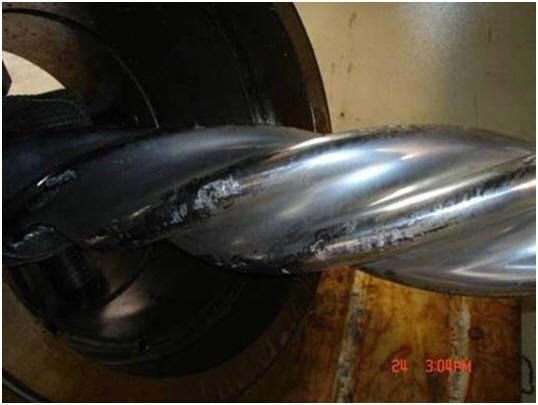

Bild 3.2: Das Spannen dieser Stange mit dem Drall ist mit grösster Vorsicht handzuhaben. Die Futter hinten wurde angerissen.

4. Unfall: Spindelstock provisorisch repariert

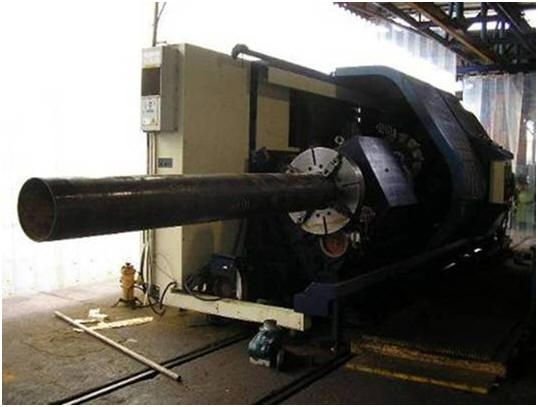

Bild 4.1: Die WIAP hat den Spindelstock provisorisch repariert, dass die Maschine weiter arbeiten konnte, bis der neue Spindelstock nach fast 8 Monaten geliefert werden konnte.

5. Unfall: Spindelstock ersetzt

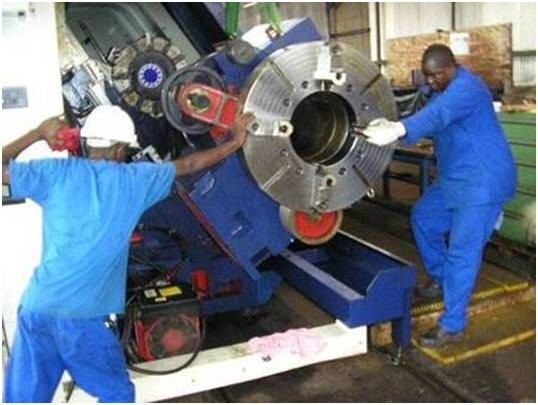

Bild 5.1: Nach mehreren Monaten kann der neue Spindelstock ersetzt werden.

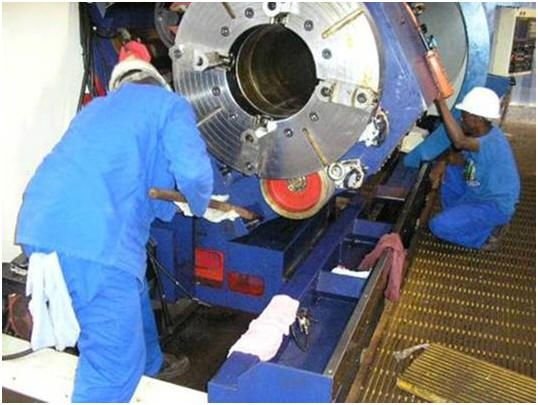

Bild 5.2: Diese grossen Schrauben waren sehr schwer zum lösen und der überhängende Spindelstock musste gut gesichert werden.

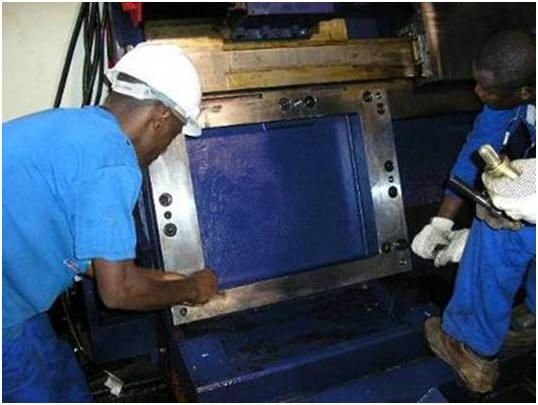

Bild 5.3: Alles sauber reinigen für den Aufbau die Vermessung und dann das einschaben vorzubereiten.

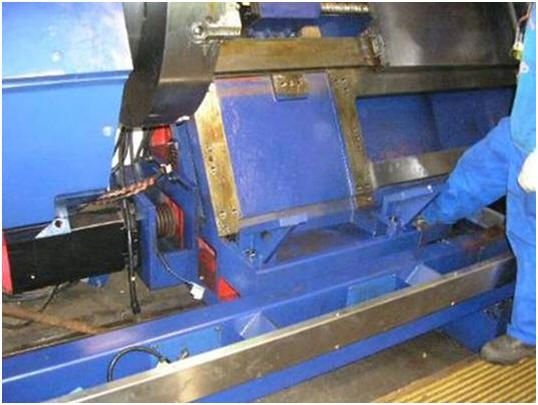

Bild 5.4: In 1,5 Tagen war der Spindelstock ersetzt.

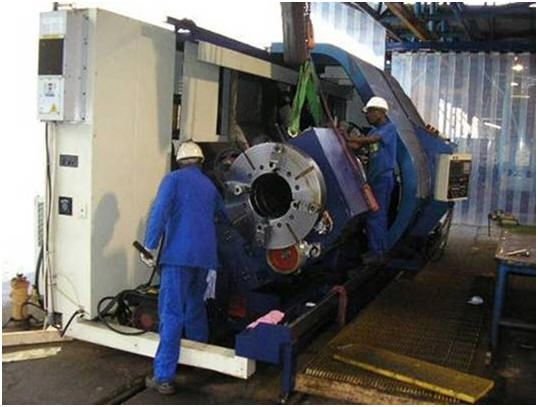

Bild 5.5: Ein gutes starkes Team war gut, dass der Umbau gut erfolgen konnte.

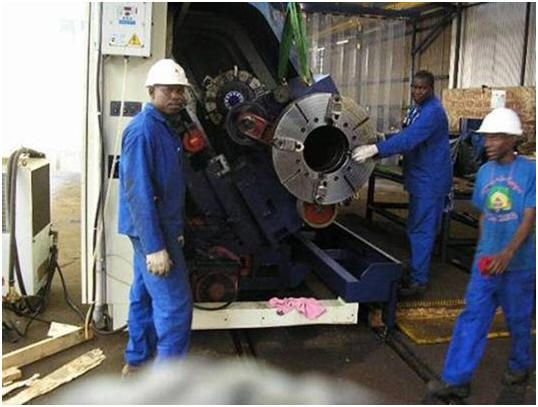

Bild 5.6: Dank dem, dass die Leute in der Schulung bei der WIAP waren und die Praxis und Theorie geschult wurde, konnten solche Arbeiten sehr gut genutzt werden, um das verstehen zu können, was auch gelernt wurde.

6. . Das WIAP gelbe Boxensystem

WIAP® MEMV® Gelbe Boxen System

Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.

Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems

Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt, mit Datum Angabe des Austausches und Angabe der Lebensdauer.

7. Unterlagen zu dieser Maschine

Link Original Manual (Nur für WIAP Kunden zugänglich)

8. Schlusswort

Die MEGABOHR Drehmaschine wurde über eine Firma in Australien eingekauft. Diese Maschine hatte schon einmal ein Riss im Spindelstock. Die CNC Steuerung von Fanuc wurde gegen eine Sinumerik System 802 von der WIAP ersetzt, nachdem bei einem Dachschaden Wasser in die CNC gelaufen war, wurde die Ersatzteil Gewährleistung schwierig mit Fanuc. Die WIAP hat in der Firma mit 1200 Angestellten die Leute der Maschinen Abteilung und des Unterhaltes ausgebildet, so dass nicht immer Personal aus dem Ausland eingeflogen werden musste.

• Link zur Ausbildung Theorie Praxis
• Link auf die Webseite: Link zu den Umbau Projekten
• Arbeit durchgeführt 2015
