Ein grosser SCHWEIZER Bundesbetrieb will eine Konventionelle Drehmaschine auf CNC umbauen: die Maschine ist so gut und so klug konstruiert, dass man keine geeignete Neumaschine gefunden hat, welche die Aufgaben erfüllen würde. Die WIAP hat dann eine Vorkonstruktions Planung gemacht und dem Betreiber eine Variante offerieret, welche dann auch so bestellt wurde. Die WIAP hat dank vielen Jahren Erfahrung auch mit Neumaschinen für so ein Projekt gute Voraussetzungen.
Umbau Konventionell auf CNC Eisenbahnrad Drehmaschine Heid CNC Drehmaschine System WIAP
TITELBILD 1: Konventionelle Heid Maschine, umgebaut auf CNC Maschine, wurde im Jahre 1955 hergestellt. Maschine nach einigen Jahren im Einsatz in Schweizer Grossbetrieb.
2. Vorwort
3. Maschinen Ansicht vorher

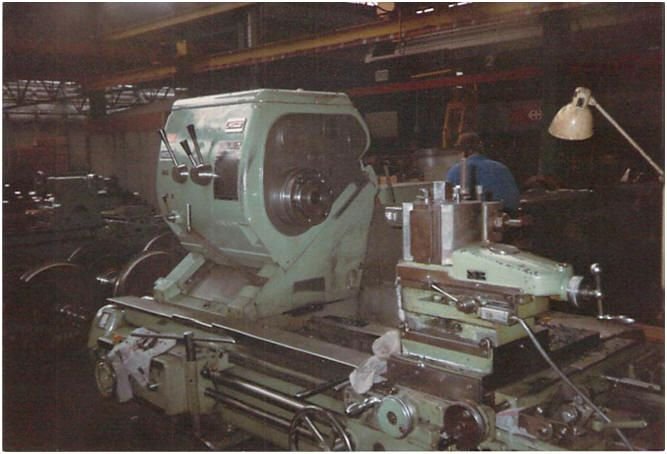

Bild 3.1: Maschinen Ansicht vorher. Das Besondere: der Spindelstock kann in der Spitzenhöhe durch die Schrägverschiebung des Spindelstockes verstellt werden.

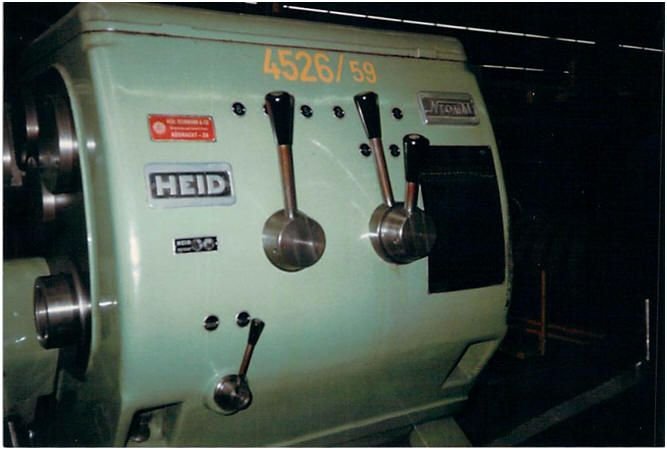

Bild 3.2: Der sehr robuste gute Spindelstock der Maschinenfabrik Heid aus Stockerau mit den Handhebel verstellbaren unterschiedlichen Getriebe Stufen.
4. Maschinenbettaufbau nach dem Schleifen

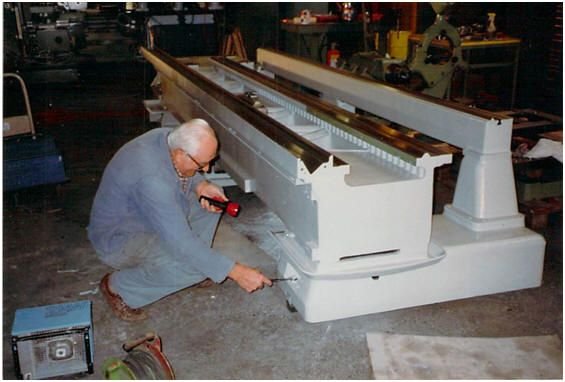

Bild 4.1: Nach dem Schleifen musste das Maschinenbett neu ausgerichtet werden.

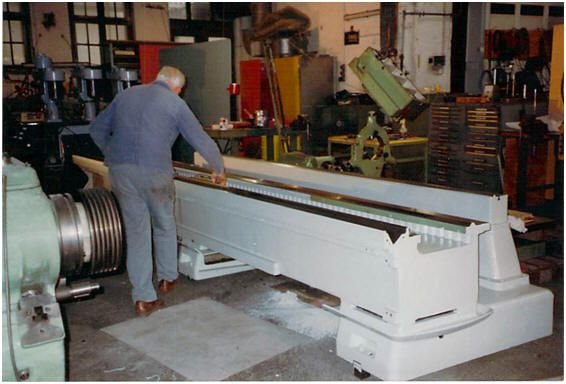

Bild 4.2: Das Bett hat vorne eine nach innen versenkte V Führung. Kluge Lösung. Für das Schleifen oder auch eine Hydrodstatischen Lösung.

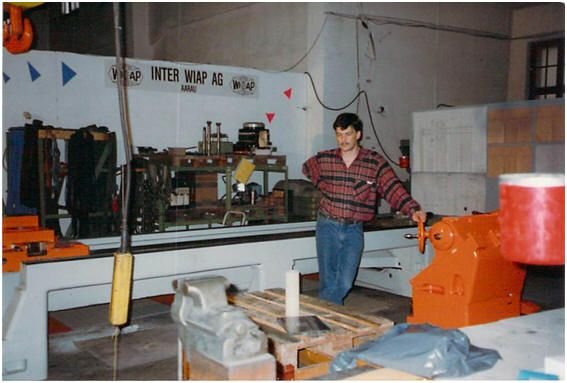

Bild 4.3: Diese Maschine hat bei allen Bauteilen voll überzeugt. Alles guter Guss. Alles gut und klug konstruiert. Während dem Aufbau der Maschine war für die WIAP eines ersichtlich. Diese Maschine wird dem Kunden nur Freude bereiten. Alte Technik mit neuster Elektronik. Ein Konzept und viele Maschinen.
5. Spindelstock Aufbau

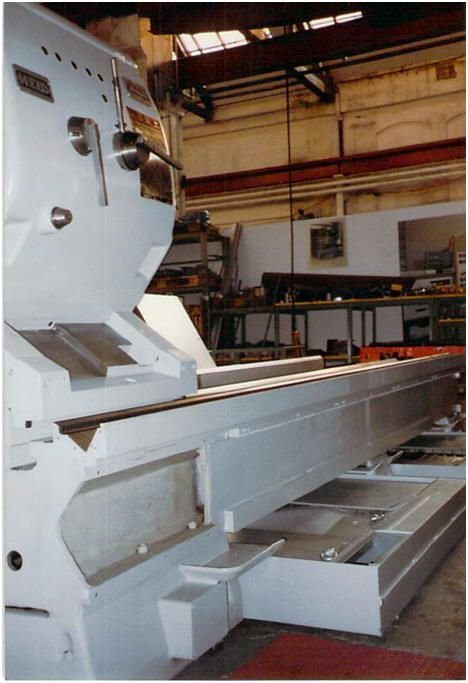

Bild 5.1: Der verstellbare Spindelstock der Maschinenfabrik Heid war eine sehr gute Lösung. Die Maschine in der Flucht zum neu geschliffen Bett war gut einstell- und einschabar. Aber auch hier ohne Kenntnis zum Schaben würde die Qualität darunter leiden.
6. Vorschub Motoren Anbau

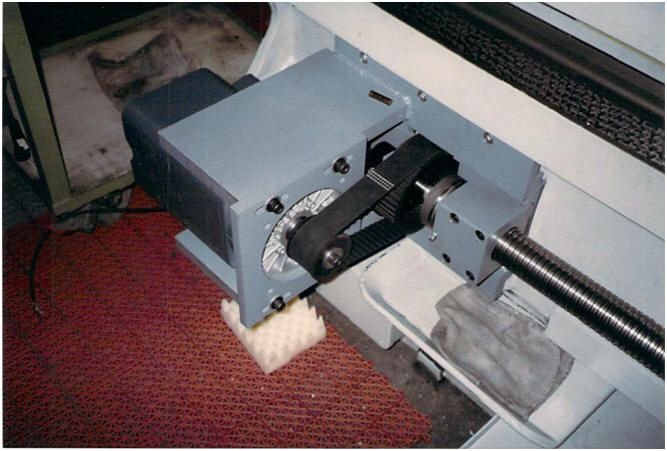

Bild 6.1: Ohne eigene Konstruktion kann ein Anbau einer Kugelrollspindel nicht innert Wochefrist realisiert werden. Zuerst muss immer der Sachverhalt angesehen werden, dann die Konstruktion, dann die Herstellung und dann muss alles stimmen und auch robust sein. Die Flucht der Kugelrollspindel zu der Z Führung ist wichtig für die Lebenszeit der Kugelrollspindel. In dem Fall hat man eine 63 x 10 er Spindel eingebaut. Auch die Axiallagerung muss Jahrzehnte halten.
7. Schlitten einschaben

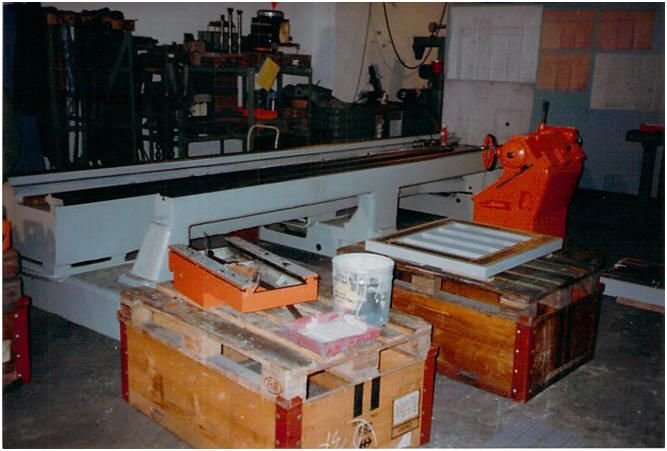

Bild 7.1: So eine Maschine hat viele Einschahabarbeiten. Die WIAP hat heute 2 Schabmaschinen. In einer Woche kann eine grosse Menge an Längs und Quer an Schlitten, Reitstöcken und Spindelstöcken eingeschabt werden. Je nach Vorbearbeitung auch guten Vorschleifen ist der Aufwand grösser oder kleiner.
8. Z / Kreuz Schlittenaufbau mit Schmierung

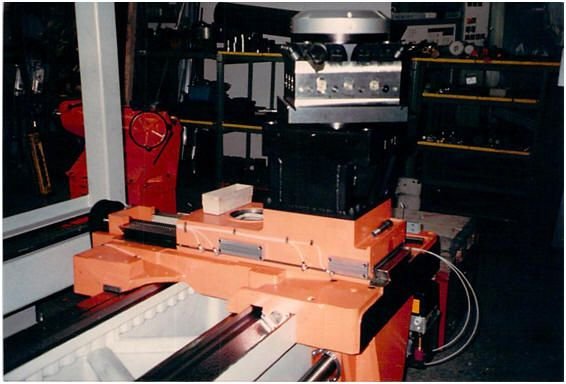

Bild 8.1: Ein Kreuzschlitten, der auf CNC umgebaut wird, bekommt einige Änderungen.

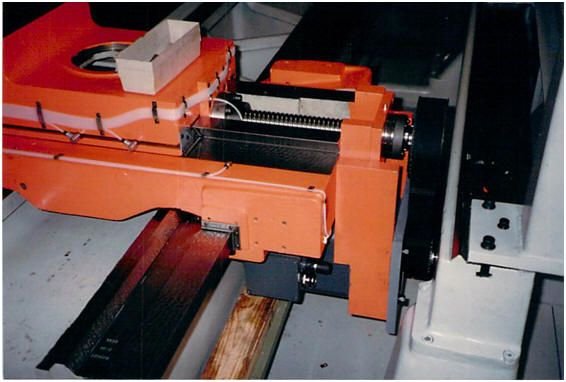

Bild 8.2: Genügend Schmierstellen ist das A und O bei einem Umbau. Da diese Führung aus Guss sind, ungehärtet, muss zugunsten der Lebenszeit eine sehr gute Schmierung für ein Kurzhubs System angebaut werden. Die WIAP hat heute viel Erfahrung.
9. Hydraulik und Hauptspindel Motor Kraftspannfutter

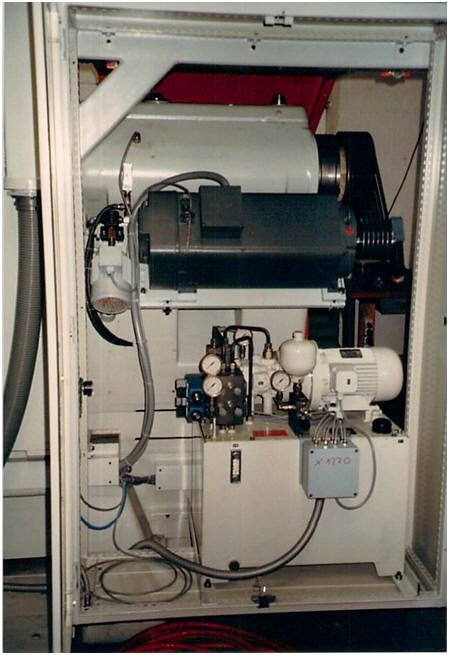

Bild 9.1: Am Ort, wo der alte AC Motor war, wurde ein neuer Spindelmotor angebaut. Der Motor ist gut für eine stufenlose Drehzahlverstellung geeignet. Das vorne hingestellte Hydraulikaggregat ist für die Kraftspannfutter Einrichtung.
10. 2 Druck Kraftspannfutter mit Doppelspannzylinder

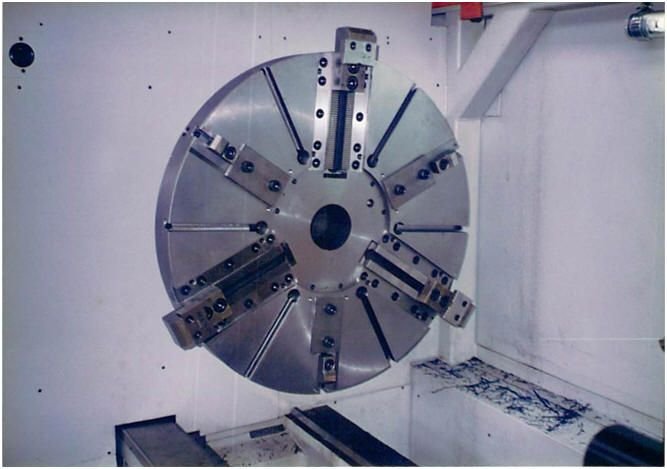

Bild 10.1: Diese Maschine musste für das Eisenbahn Räder Spannen ein besonderes 2 Druck System haben. Der Druck konnte umprogrammiert werden, und zwar muss das sicher sein, es darf kein Rad aus dem Futter fallen, sonst sind die Führungen der Maschine defekt. Die WIAP hat hier immer eigene spezielle Schutzkonzepte, dass so etwas nicht passieren kann.
11. Getriebe Schaltung

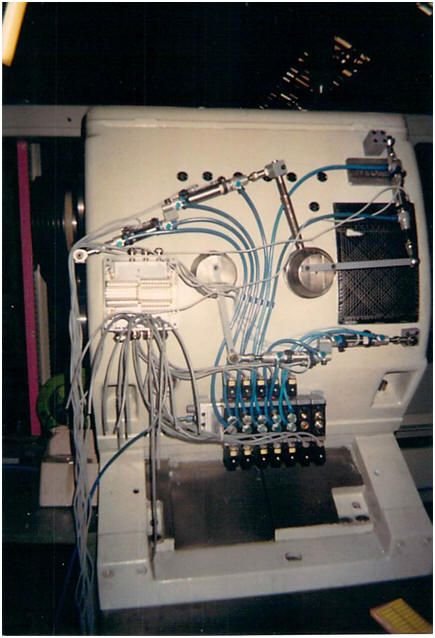

Bild 11.1: Alle Maschinen haben immer Hebel, um die Drehzahlen zu verstellen. Die WIAP macht in der Regel immer alle Getriebe Stufen verstellbar, obwohl am Ende nur 4 Getriebestufen benötig werden. Doch so kann beim Testlauf bei der Inbetriebnahme die 4 idealen Getriebe Stufen festegelegt werden, nach folgenden Kriterien: 1. Ideal Abstufung, 2. Welche machen mehr oder weniger Lärm. So kann dann die richtige Stufe über eine M Funktion, z.B. M41, M42, M43 und M44 gewählt werden und mit M40 kann man auch den Leerlauf einschalten. Und sollte einmal eine Stufe defekt sein, kann eine andere Stufe gewählt werden. Dank der Drehzahl Regulierung über den Spindelmotor gibt es ja da keine Grenzen. Die WIAP hat schon bei vielen Konventionellen Maschinen dieses Schaltsystem automatisch gemacht, es funktionierte immer über Jahrzehnte.
12. Werkzeug Revolver 4 Fach

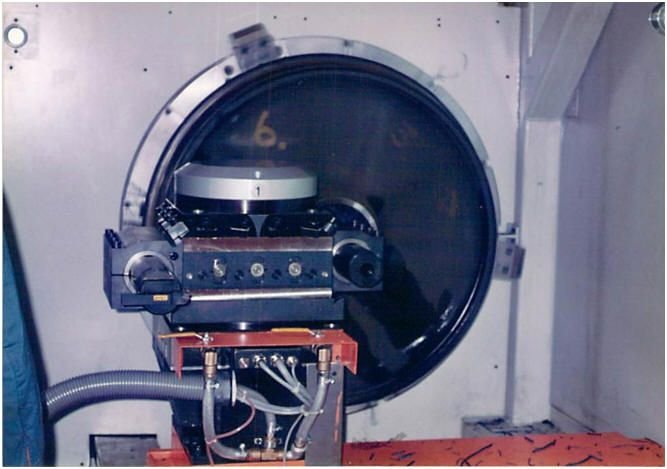

Bild 12.1: Bei diesem grossen Rad ist eine Scheibenrevolver nicht geeignet, weil es Kollision gibt. Der 4 Fach Kopfrevolver hat zwar nicht so viele Werkzeuge, ist aber gut für diese Bearbeitungsart geeignet. Die WIAP hat auch schon oft bei anderen Maschinenherstellern, wo der Kunde in Not war, diese repariert oder auch ersetzt. Ein gutes Produkt ist Jahrzehente da. Aufgeschmissen sind die Kunden, wo der Hersteller plötzlich weg ist.

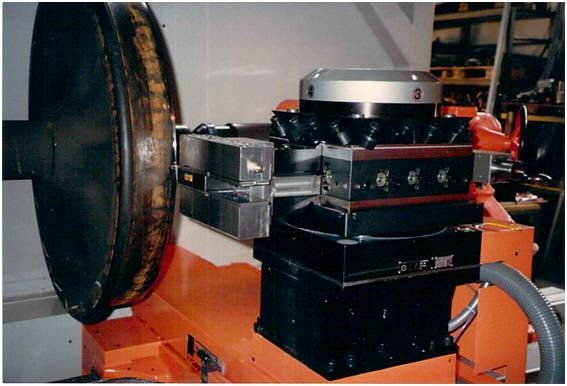

Bild 12.2: Diese Spurkränze zu drehen ist eine sehr interessante Aufgabe. Auch diese Ballen und Konturen mit parametrisierten Programmen. Das ist immer eine Aufgabe, resp. Herausforderung, die die WIAP gerne macht. So zu programmieren, dass der Operateur mit Links selber alles machen kann ohne grosse Programmier Kenntnisse.

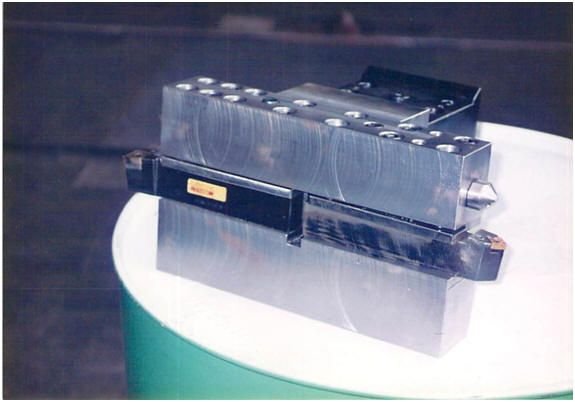

Bild 12.3: Auch ein gutes Werkzeug System ausdenken und konstruieren ist etwas, das die WIAP mit einem Auftrag für den Kunden ausführt.

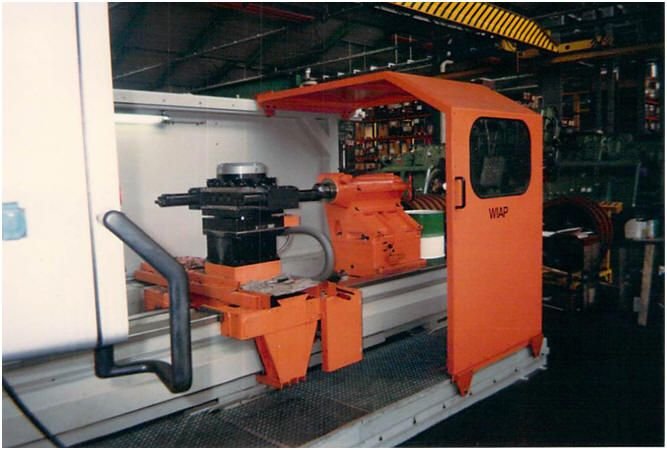

Bild 12.3: Ein voller Werkzeug Kopfrevolver mit 4 Werkzeugen bestückt benötigt schon auch bei der Programmierung ein wenig Weitsicht. Nicht in der Kollosions Zone drehen. Störkontur Reitstock beachten usw. Die Schulungen sind immer eine Herausforderung für das Personal der WIAP, wo die langjährige Erfahrung den Anwendern mitgegeben werden kann. Sicher die Erfahrung vom eigenen WIAP Werkzeugmaschinenbau hilft da mit. Link zu den WIAP Grossdreh Maschinen
13. Blechverkleidung und Späneförderer

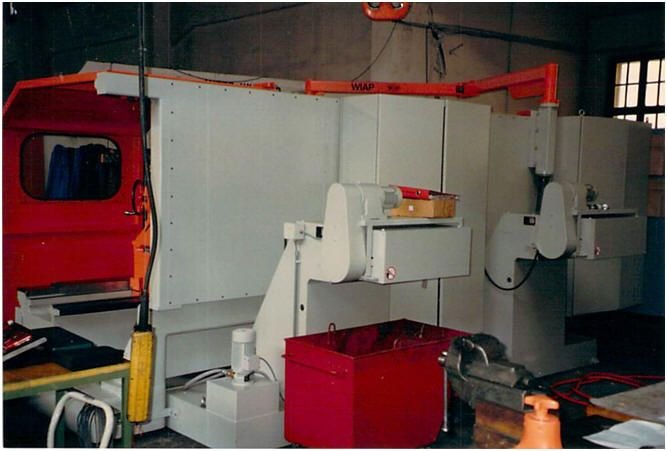

Bild 13.1: Eine konventionelle Maschine umzubauen erfordert eine gute Weitsicht. Auch eine kluge Maschinen Verkleidung soll immer von Anfang miteingeplant werden d.h. auch gut konstruiert werden. Auch das Spänesystem musste bei der Maschine mit der Bettart mit 2 nach hinten laufenden Späneförderer gemacht werden.
14. Maschinen Transport zum Kunden

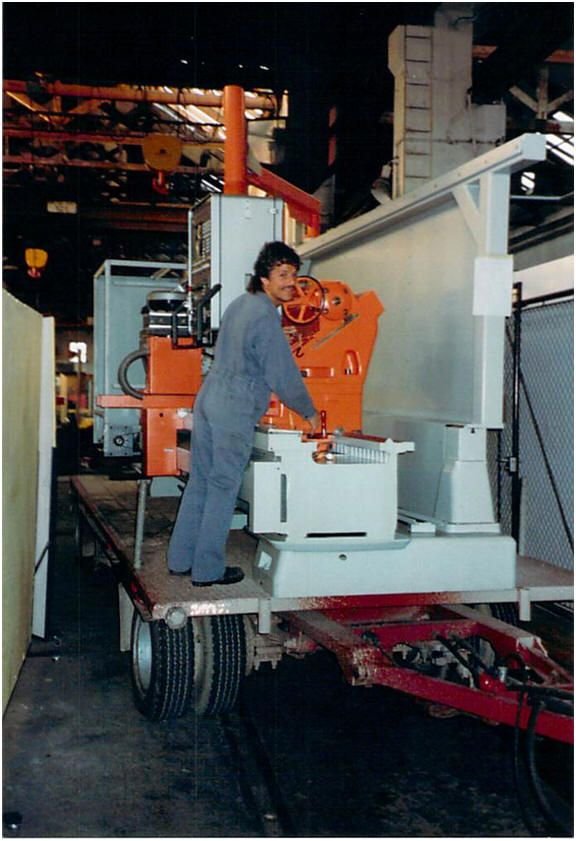

Bild 14.1: Jetzt ist die Maschine in der Halle verladen.

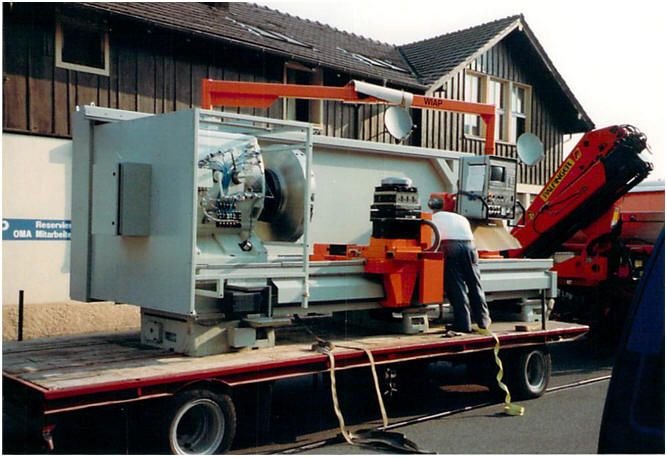

Bild 14.2: Einer der schönsten Momente von einem Maschinenumbau ist immer, wenn die Maschine an den Kunden geliefert werden kann.
15. CNC Steuerung

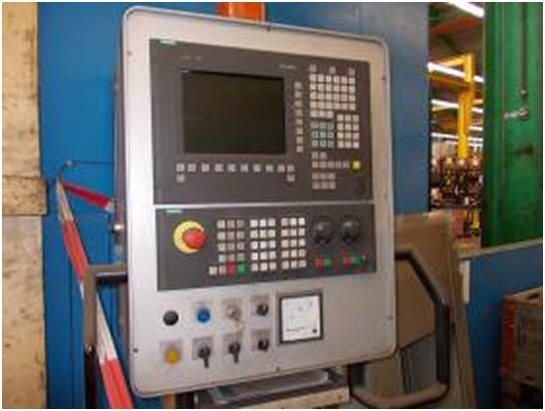

Bild 15.1: CNC Steuerung Sinumerik
16. Elektrischer Teil

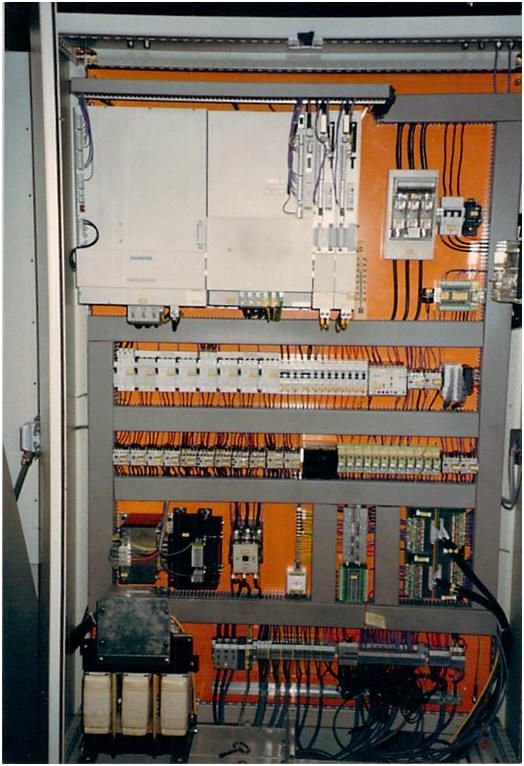

Bild 16.1: Alles aus einer Hand. Das ist das Konzept der WIAP. Ein Kunde, der etwas bei der WIAP kauft, hat nur einen Partner. Planung, Konstruktion, Herstellung, Fertigung, Elektrisch, Mechanisch, PLC und CNC Programmierung alles von WIAP. Link zu Neumaschinen, Link zu Umbauten

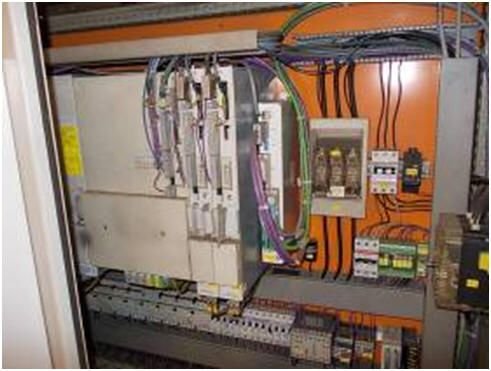

Bild 16.2: Die WIAP verwendet nur Produkte, die eine hervorragende Referenz sind. Die Wiap hat hier eine jahrzehntelange Partnerschaft, was dem Kunden hilft, eine Maschine bei der WIAP umbauen lassen zu können, welche Jahrzehnte in die Produktion eingeplant werden kann.
17. Maschine beim Endkunden

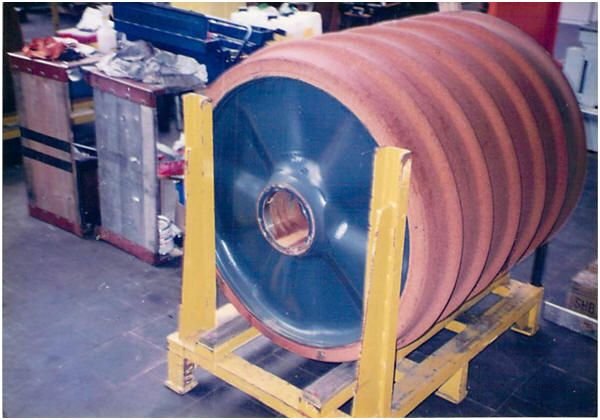

Bild 17.1: Diese Räder werden auf der von der WIAP umgebauten Maschine gefreht.

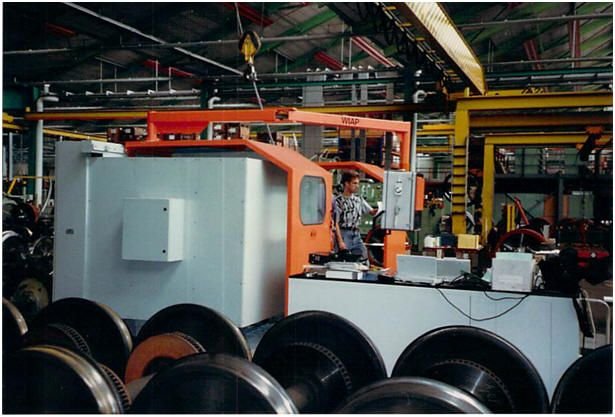

Bild 17.2: Eisenbahn Räder drehen ist eine Zukunftssache.

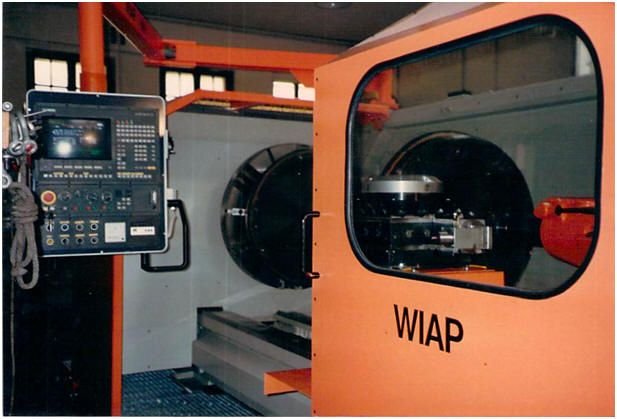

Bild 17.3: Eine alte HEID Maschine umgebaut von der WIAP. Die ganze Erfahrung der WIAP wurde in dem Umbau mit eingebunden.
18. Maschine in der Produktion

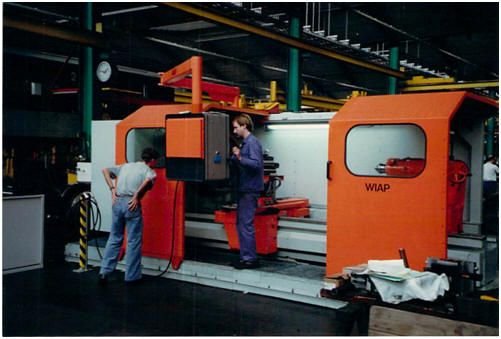

Bild 18.1: Heid WIAP Maschine in der Produktion.

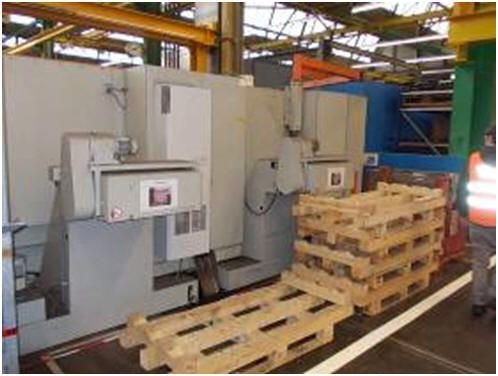

Bild 18.2: Maschine von hinten in der Produktion.

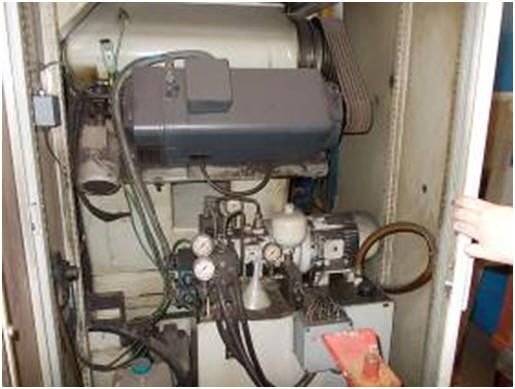

Bild 18.3: So sieht eine Maschine aus, die WIAP umbaute, die schon einige Jahre produzierte.
19. Das WIAP gelbe Boxensystem für die Wartung
WIAP® MEMV® Gelbe Boxen System
Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.
Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems
Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf dem Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt mit Datum Angabe des Austausches und Angabe der Lebensdauer.
20. Unterlagen dieser Maschine
Noch kein Link verfügbar
21. Schlusswort
Die Heid Maschinen sind sehr gute Maschinen. Da wurde viel Kopf durch die Konstruktion an die Kunden weiter gegeben. Es war sehr schade, dass diese renomierten Werkzeugmaschinen Bauer seinen Quellort nicht mehr halten konnte, nämlich Stockerau Nähe von Wien. Die WIAP war vielmals da. Heid Maschienen mit vielen, vielen Jahrzehen Maschienenbau Erfahrung, ein Produkt mit Rang und Namen aus Österreich. Wir bedanken uns bei der Fa. Heid, dass wir viel in Ihr Produkt Palette Einblick bekamen. Wir waren da oft auch mit Schweizer Kunden und bewundern heute noch diese Firma. Danke
Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher
- Link auf die Webseite: Link zu den Umbau Projekten
- Link auf die Webseite: Neumaschinen
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
