Diese Maschine wurde vom Endkunden zur WIAP gesandt, um umzubauen. Es war eine Konventionelle Maschine vorher. Es wurde das neue Maschinenbett DM 4C eingebaut, das nach dem WIAP System VDSF1 VDSF2 MEMV® hergestellt wurde.
Umbau Konventionell auf CNC Grosspindel Drehmaschine Gurutzpe CNC Drehmaschine
TITELBILD 1: Umgebaute CNC Drehmaschine Gurutzpe mit WIAP DM 4C Maschinenbett und Kreuzschlitten WIAP. Nur Spindelstock und Reitstock von Gurutzpe.
2. Vorwort
3. Maschine vor dem Umbau

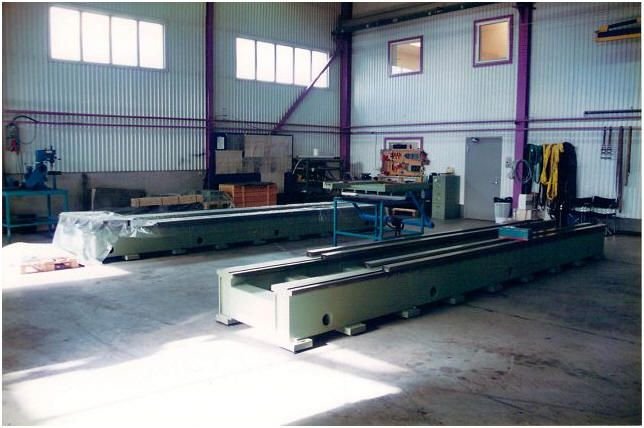

Bild 3.1: Die WIAP hat 2 Maschinen Betten gleichzeitig für das Projekt Gurutzpe vorbereitet, welche vom Kunden angeliefert wurde.
4. Hauptspindel mit grosser Bohrung

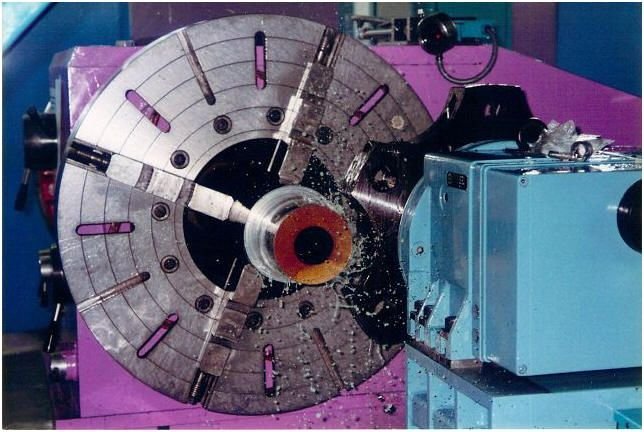

Bild 4.1: Die Grosspindelbohrungs Spindelstock ist heute nicht so einfach auf allen Märkten kostenvernünftig erhältlich. Darum werden oft auch alte Maschinen gesucht, die noch so zu einem guten Preis zu kaufen sind. Die WIAP hat zwar ein neues Spindstock Konzept, das keine Grenzen im Durchmesser kennt. Siehe hier WIAP Neumaschinen Link
5. Kreuzschlitten Vorbereitung

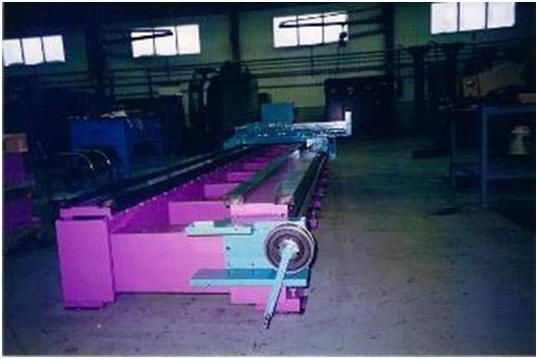

Bild 5.1: Die WIAP hat dann ein neues Maschinen Bett vorbereitet, System WIAP DM 4C, das dem Kunden geliefert wurde und vor Ort der Austausch erfolgen konnte.

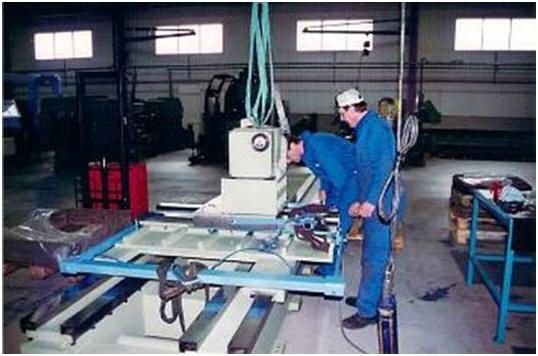

Bild 5.2: Es wurde alles genau nach den Werkzeugmaschinen Vorschriften hergestellt, auch der Winkel von der X zur Z Achse vorgesehen, dass Hohldrehen erfolgt, ohne dass das im Kunden Werk eingeschabt werden musste.
6. Schmier Bohrungen

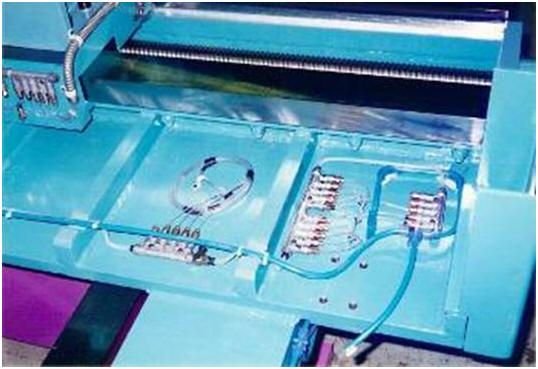

Bild 6.1: Der WIAP Z Kreuzsschlitten aufgebaut nach dem WIAP MEMV Verfahren.

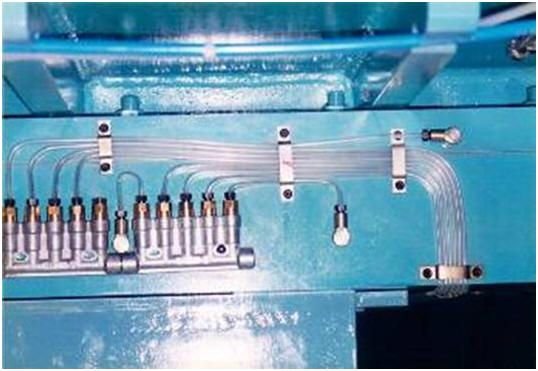

Bild 6.2: Die Schmierung soll genügend Schmierstellen für Kurzhub Bewegungen haben. Da die Maschine viele Gewinden macht, oft mit 30 Durchgänge sind viele Schmierstellen nötig.
7. CNC Steuerungen

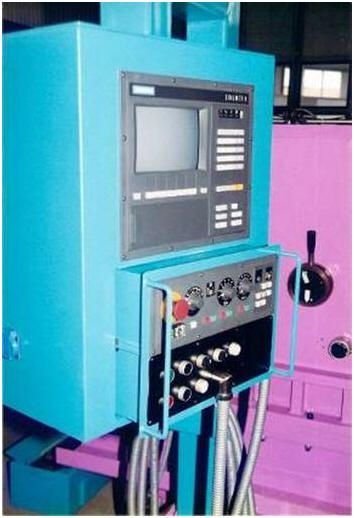

Bild 7.1: Die CNC Steuerung Sinumerik 810 wurde auch an diese Maschine eingebaut. Mehrere hundert solche Steuerungen baute die WIAP an neue eigene Maschinen, aber auch an ein vielzählige Retrofit Umbau Projekte.

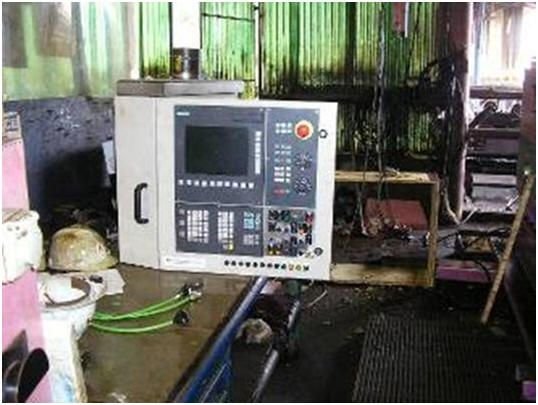

Bild 7.2: Dann die neu angebaute Sinumerik 802 DSL. Unglaublich, obwohl CNC Steuerungen in der Regel 20 Jahre leben, die Werkzeugmaschinen leben 50 bis 80 Jahren und mehr und müssen daher wegen der Abkündung der CNC Steuerung mit neuen CNC Steuerungen nachgerüstet werden. Elektrisch Kurzlebendig, die Mechanik Langlebendig! Die WIAP kann hier viel mithelfen, fragen Sie an. Link auf die Webseite: Link zu den Umbau Projekten Link zu Neumaschinen: Wiap Werkzeugmaschinen
8. Fertige Maschine

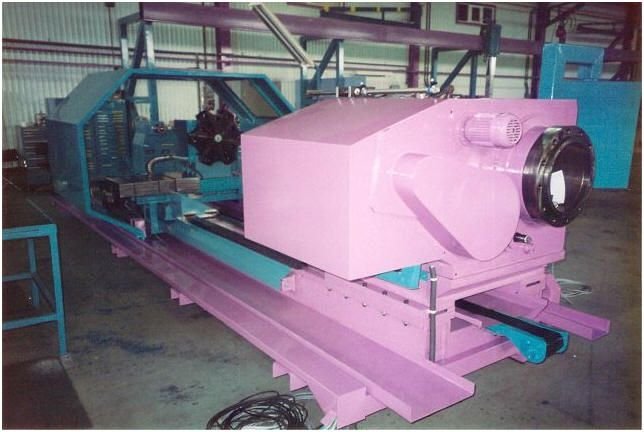

Bild 8.1: Die WIAP DM 4C Maschine hergestellt mit dem Spindelstock und Reitstock der Firma Gurutzpe. Eine Maschine, die nach dem WIAP VDSF1 VDSF2 MEMV® Verfahren hergestellt wurde.
9. Das WIAP gelbe Boxensystem für die Wartung
WIAP® MEMV® Gelbe Boxen System
Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.
Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems
Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf dem Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt mit Datum Angabe des Austausches und Angabe der Lebensdauer.
10. Unterlagen dieser Maschine
Unterlagen zu der Maschine: Bei dieser Maschine noch nicht erfasst
11. Schlusswort
Die Geschichte dieser Maschine ist so besonders, dass wir ein Schlusswort an den Hersteller auslassen. Diese Maschine hat heute noch den Spindelstock und den Reitstock von der Gornati auf der Maschine, der Rest ist alles WIAP®.
WIAP hat heute, auch dank dem MEMV® Verfahren, ein Produkt, das es ermöglicht, Maschinen und Spindelstöcke zu bauen, die Generationen überleben können dank der hohen Präzision und der Vibrationsarmen Art wie die Maschinen gebaut werden können.
Auch dieses Maschinen Bett der WIAP DM 4C wurde nach dem WIAP System gebaut.
Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher
- Link auf die Webseite: Link zu den Umbau Projekten
- Link zu Neumaschinen Wiap Werkzeugmaschinen
