Service Anleitung +GF+ Georg Fischer NDM 25

TITELBILD 1: CNC Drehmaschine +GF+ mit Beton Bett. Die GF NDM 25 ist eine schwere Maschine für die Schwerzerspannung. Mit Zement Bett. Und eingelassen Stahlführungen. Oben für die Z Achse, unten für en Reitstock

2. Maschinen Innenraum GF NDM 25

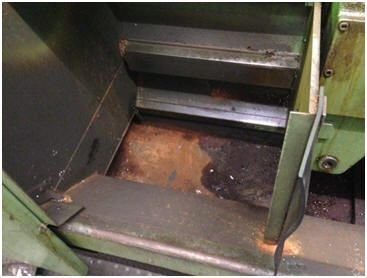

Bild 2: Maschinen Innenraum

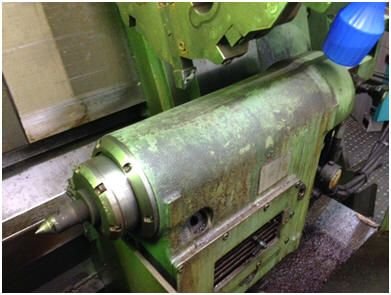

Bild 3: Reitstock und Werkzeug Revolver

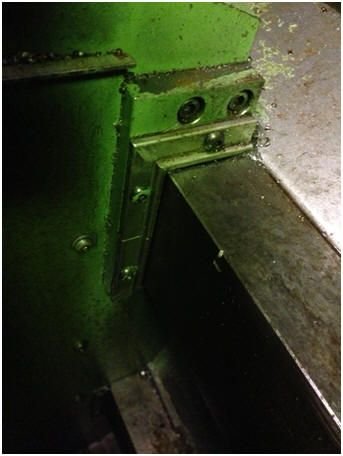

Bild 4: Die Abstreifen der Schweren CNC Drehmaschine GF NDM 25 sollten ersetzt werden.

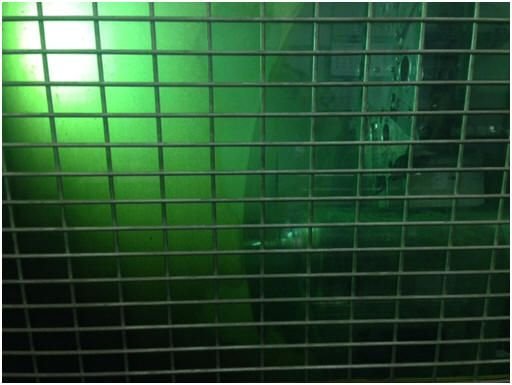

Bild 5: Da die Maschine ein extrem starker Antrieb hat, wurde aus Sicherheitsgründen noch ein Schutzgitter bei dem Sichtglas angebracht. Die Maschine mit Variator hat ein extremes Drehmoment.

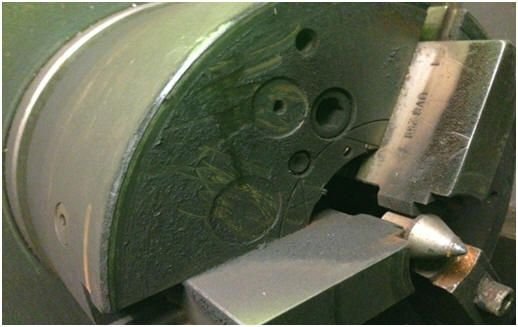

Bild 6: Wenn immer nur Probestäbe gedreht werden, muss das Futter nicht zerlegt werden, wenn aber ab und zu das Futter verwendet werden sollte, wäre das unbedingt notwendig.

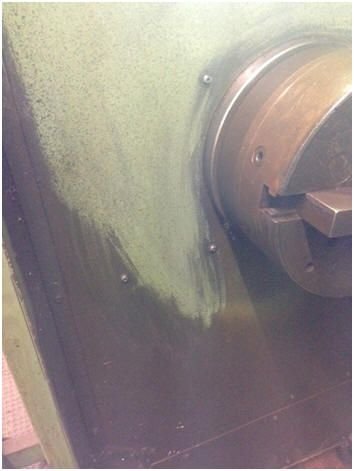

Bild 7: Reinigung des Arbeitsraumes

3. Vorschub Antrieb der X Achse GF NDM 25

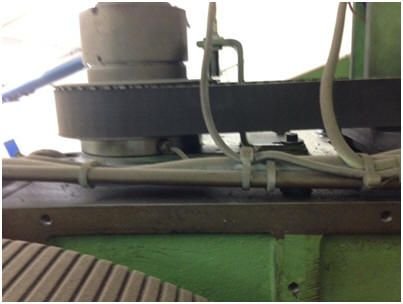

Bild 8: Wenn die Maschine nur noch 3 Jahre laufen soll, muss den Riemen nicht ersetzt werden, wenn jedoch mehr als 3 Jahre gearbeitet werden soll, wäre ein Wechsel kein Fehler.

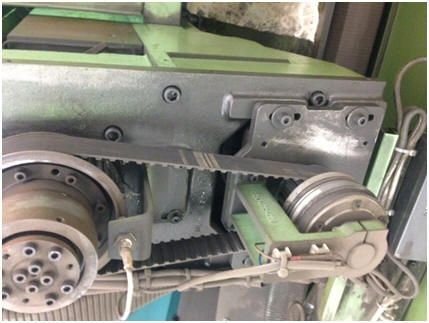

Bild 9: Ansicht X von oben mit Rutschkupplung, dass bei Kollision nicht über 5 Tonnen Kraft aufkam. Ohne Rutschkupplung war die Kraft bei 15 Tonnen. Das hatte die Führungen im Beton nicht so gerne.

Bild 10: Wenn die Maschine nur noch 3 Jahre laufen soll, muss der Riemen nicht ersetzt werden, wenn jedoch mehr als 3 Jahre gearbeitet werden soll, wäre ein Wechsel kein Fehler.

4. Maschinen Dach +GF+ NDM 25

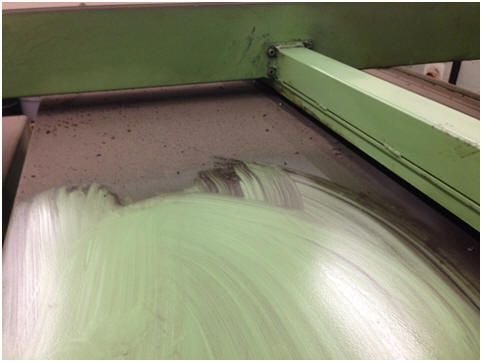

Bild 11: Maschine ist stark verstaubt

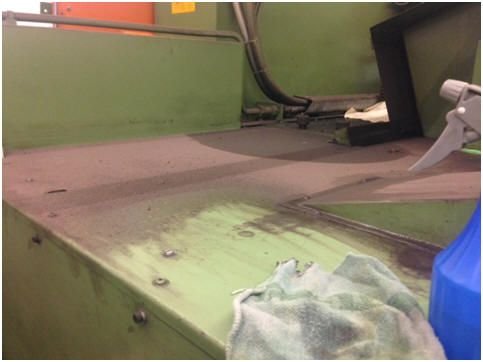

Bild 12: Mit Maschinen Reinigern und Lappen hat geholfen, dass nicht zuviel Staub eingeatmet werden musste.

5. Elektro Schrank GF NDM 25

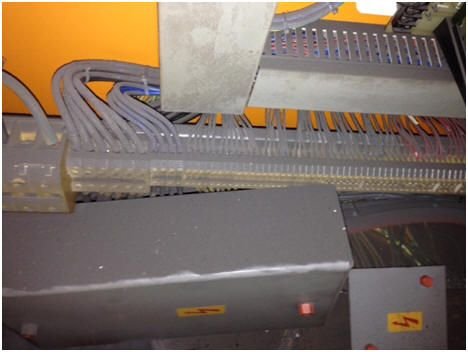

Bild 13: Der Elektroschrank sieht bedenklich aus. Alle Klemmen sind mit dickem Gusstaub belegt. Wenn die Maschine über die Feiertage steht und der Staub feucht wird, kann beim Einschalten einiges zerstört werden. Das Problem: Die Maschine ist schon so alt, dass die Hersteller der Elektronik sagen können: „ Das haben wir nicht mehr“.

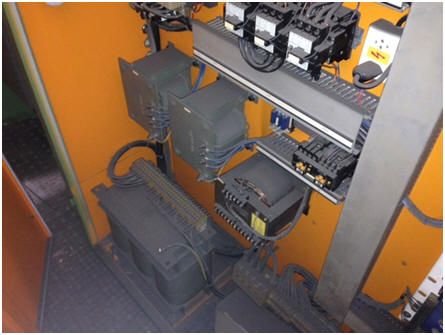

Bild 14: Der Elektroschank. Da müsste man bald den Notstand ausrufen.

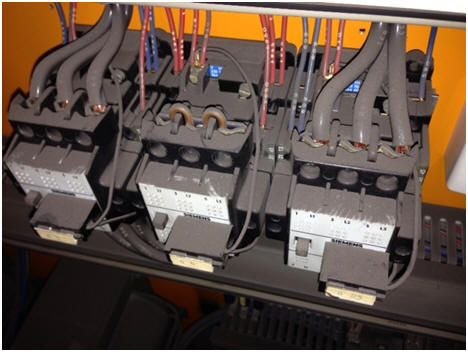

Bild 15: Aller Kommentar erübrigt sich.

6. Reinigungsmaterial

Bild 16: Eine jährliche Maschinen Wartung verhindert so ein Anblick und die Maschine wird es mit der Lebensdauer bedanken. Über 4 Generationen können solche Maschine laufen, wenn diese gut gewartet werden.

7. Informationen aus den Unterlagen

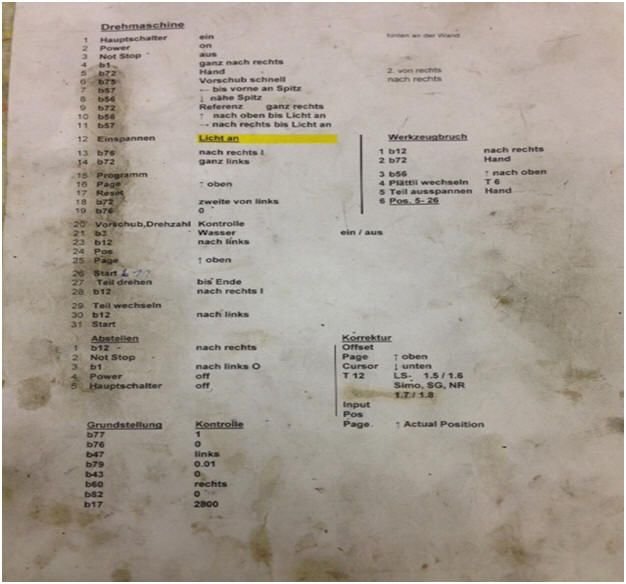

Bild 17: Handhabungs Beschreibung der Maschine +GF+ NDM 25

8. WIAP Wartungssystem

• Gleichzeitig sollten die Maschinen nach dem
• Wartungsplan der WIAP gewartet werden

Eben reparierten wir wieder eine Maschine, welche anstelle 6 Liter Öl nur noch 1,3 Liter drin hatte und es war voll Schmutz und Späne.

Darum nicht vergessen, auch den Ölwechsel zu machen, um zu erkennen, was nicht ok ist.

Unterhalt von Werkzeugmaschinen

Fast jeder Schweizer bringt sein Auto zur Wartung. Die Werkzeugmaschinen mögen Wartung auch?

Wartung reduziert die Ausfallzeiten stark.

Die regelmässige Sichtkontrolle: Visual Kontrolle. Alle 1-3 Monate, je nach Monatsstunden Einsatz, Inklusive Protokollerstellung. Alle Wartungsarbeiten, die gemäss den Maschinenherstellern unter 2000 Betriebsstunden zu erfolgen haben.

Inspektion jedes Jahr oder alle 2000 Betriebsstunden.

Alle Maschinen werden jährlich einmal besser angesehen. Ähnlich wie bei einem Autoservice. Die Abdeckungen werden entfernt, unter den Abdeckungen wird gereinigt. Riemen und Abstreifer ansehen und prüfen. Diese entfernen und sehen, ob Schmutz unter den Führungen ist. Ölkontrolle an allen Schmierstellen. Schmierstellen nachschmieren. Gleichzeitig Schmierstellen markieren. Kontrolle der Maschinenunterlagen, prüfen, ob alle Wartungsanleitungen vorhanden sind. Danach ein Protokoll machen; allenfalls nötige Ersatzteile nachbestellen. Im Zentralwartungsplan ist enthalten, welcher Ölwechsel bei welcher Maschine, wann notwendig ist. Wir haben ein 20 Jahre Vorausplansystem.

• 9.. Das WIAP gelbe Boxensystem
• WIAP® MEMV® Gelbe Boxen System

Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.

Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems

10. Schlusswort

Die Anleitung der +GF+ Maschinen sind gut. Viele Bilder und Skizzen. Für das, dass es +GF+ Drehmaschinen nicht mehr gibt, ist es einfach für ein Service. Jahrzehnte nach dem Bau der Maschine. Man kann den Kunden, Maschinen Käufern nur raten, darauf zu achten, beim Kauf einer Werkzeugmaschine was für Dokumentationen bei einer Maschine beiliegen. Die Maschine macht ein sehr guter, nachhaltiger Eindruck.
