Diese Farr Gewinde Abdrück- und Aufziehmaschine wurde hergestellt, dass in der Bohrindustrie die Gewinde mit der vorgeschriebenen Stärke angezogen und wieder gelöst werden kann. Ein Protokollsystem war auch mit ein Lieferbestandteil der Anlage. Die Maschine hatte einen grösseren Schaden und musste komplett zerlegt werden und defekte Zahräder ersetzt werden. Was ging, machten wir selber vor Ort, weniges wurde in der Schweiz bei dem Zahnrad Hersteller zugekauft, hergestellt nach der Skizze, welche wir nach dem Muster erstellten.
Service Inspektion Reparatur Information Farr Gewinde Maschine
TITELBILD 1: Diese Gewinde Abdrückmaschine ist für die Ölindustrie und zieht mit einem sehr hohen Drehmoment Gewinde fest.
2. Vorwort
3. Projektarbeit der Reparatur, Fotos ohne Worte, „No Coment.“
Bild 2:

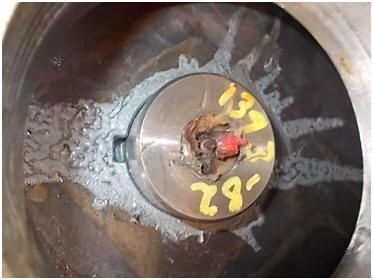

Bild 3:
Bild 4:

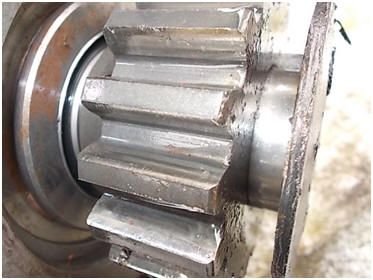

Bild 5:

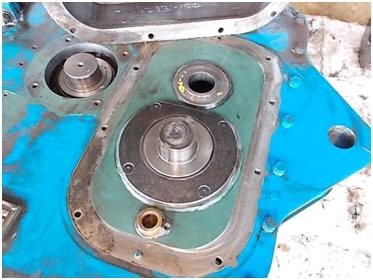

Bild 6:
Bild 7:
Bild 8:
Bild 9:

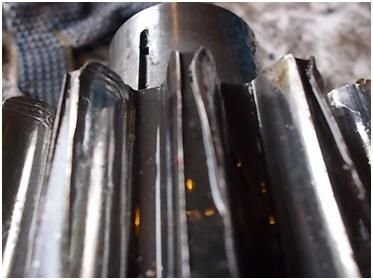

Bild 10:
Bild 11:

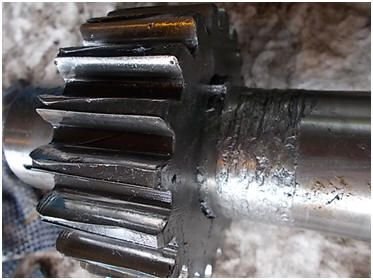

Bild 12:
Bild 13:

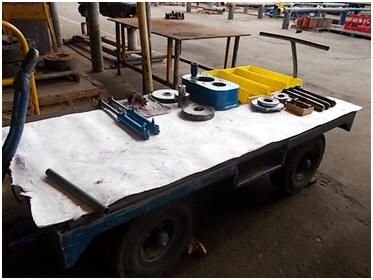

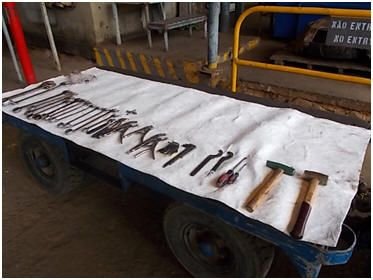

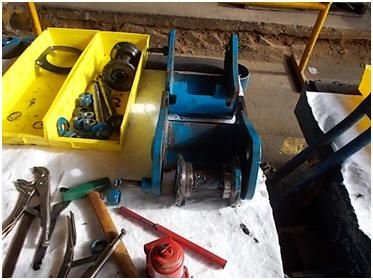

Bild 14: Ein ordentlicher Arbeitsplatz erleichtert das Arbeiten
Bild 15:
Bild 16:
Bild 17:

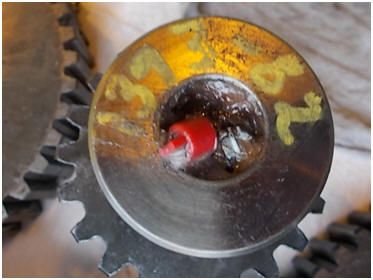

Bild 18:

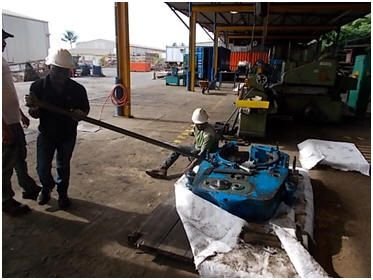

Bild 19:
Bild 20:

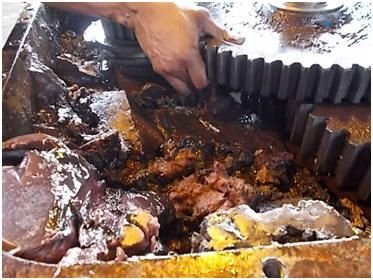

Bild 21:

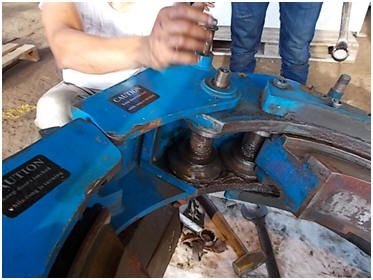

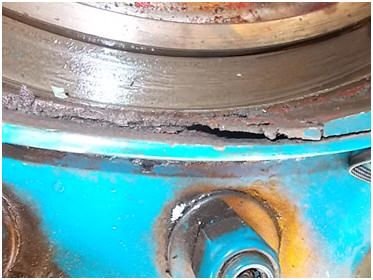

Bild 22:

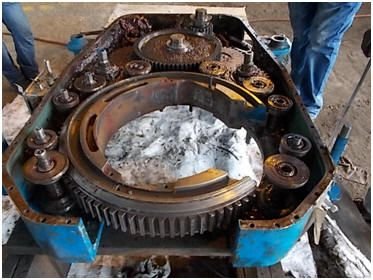

Bild 23:
Bild 24:
Bild 25:

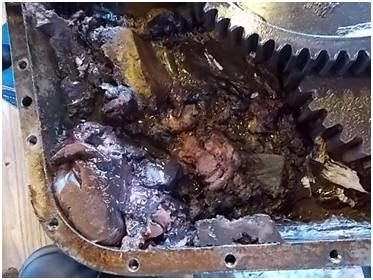

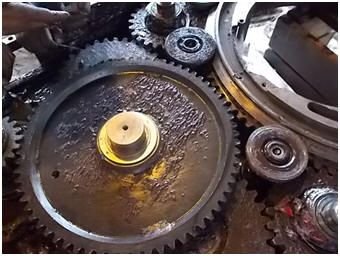

Bild 26:

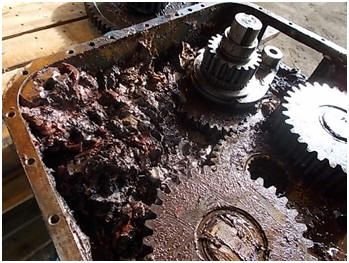

Bild 27:

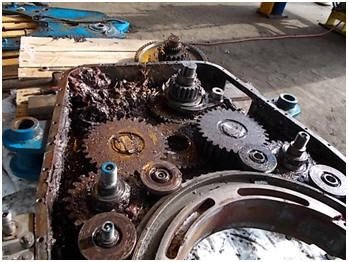

Bild 28:

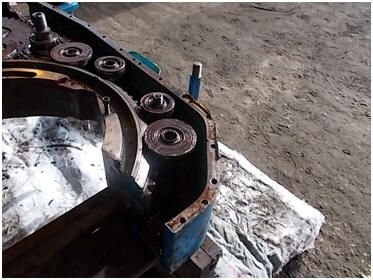

Bild 29:

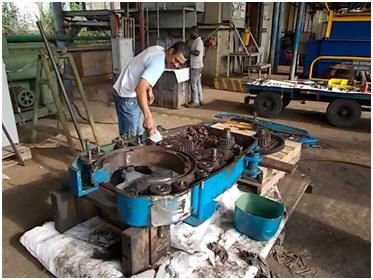

Bild 30:
Bild 31:
Bild 32:

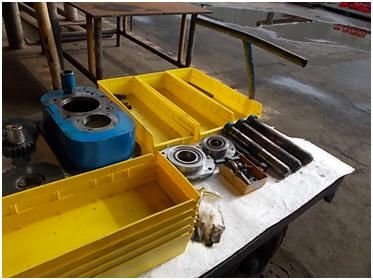

Bild 33:
Bild 34:
Bild 35:

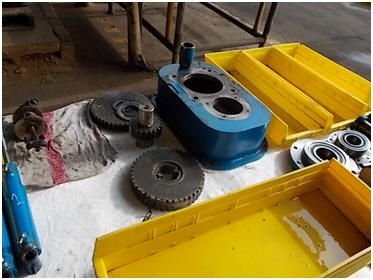

Bild 36:
Bild 37:
Bild 38:

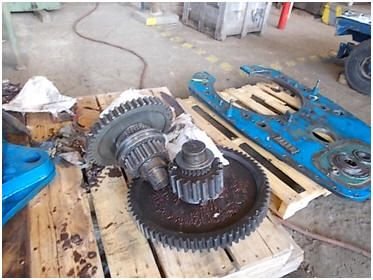

Bild 39:

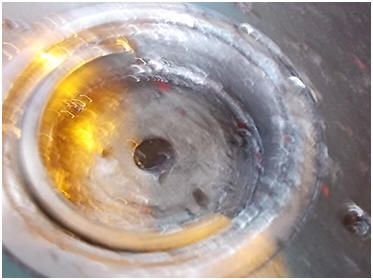

Bild 40:

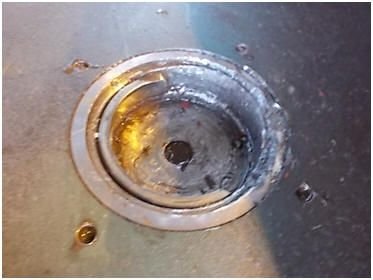

Bild 41:
Bild 42:

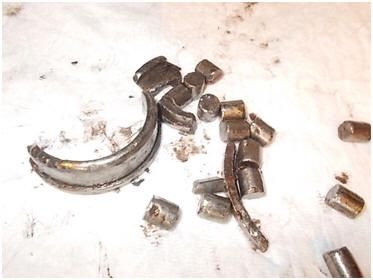

Bild 43:
Bild 44:

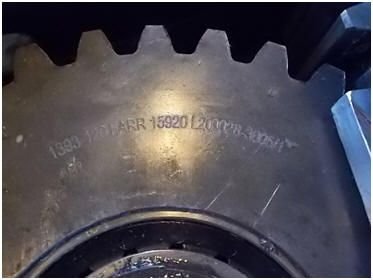

Bild 45:

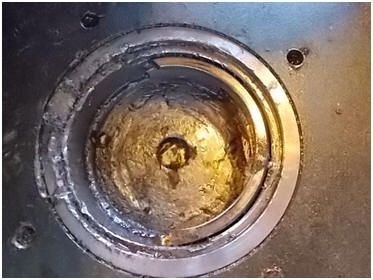

Bild 46:

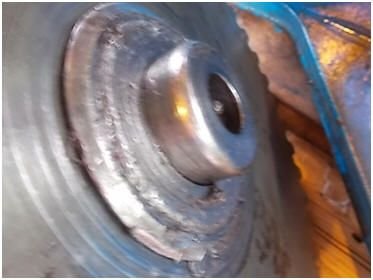

Bild 47:

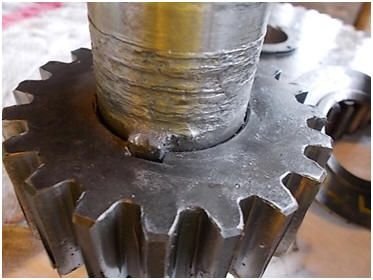

Bild 48:
Bild 49:

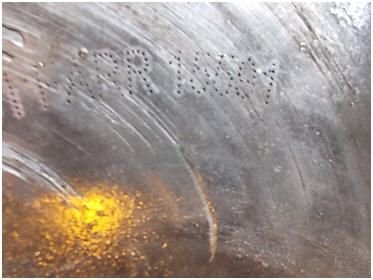

Bild 50:
Bild 51:

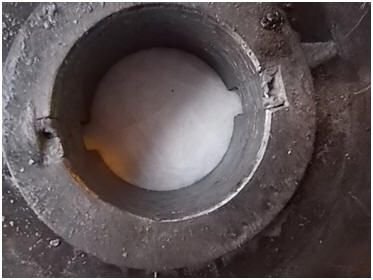

Bild 52:
Bild 53:
Bild 54:
Bild 55:

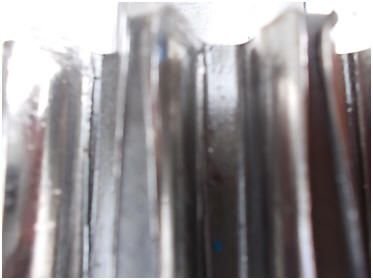

Bild 56:
Bild 57:

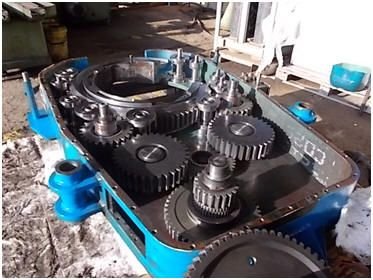

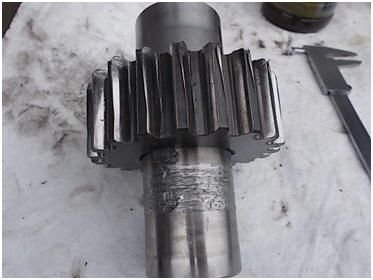

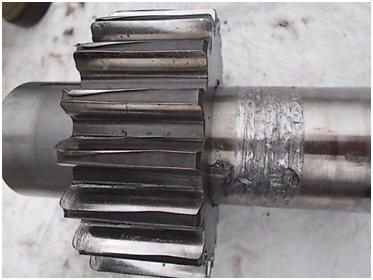

Bild 58:

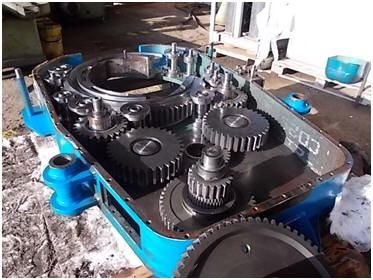

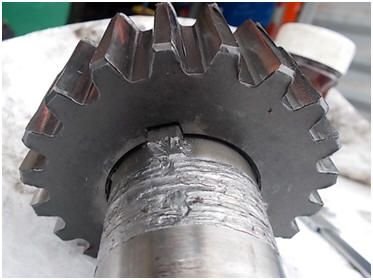

Bild 59:
4. Maschine wieder in der Produktion

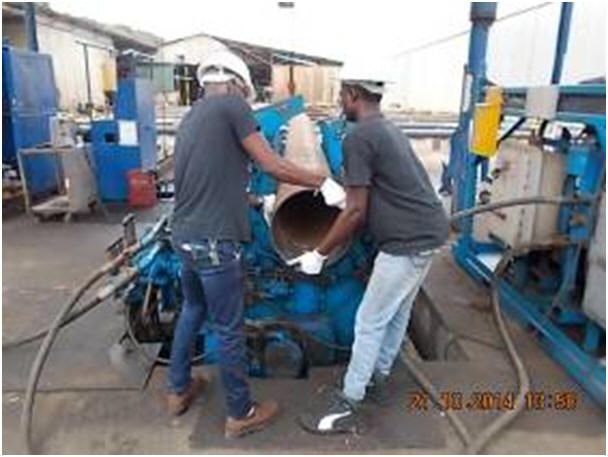

Bild 4.1: Hier wird die Maschine wieder getestet. Die Reparatur ist mit Erfolg gelungen
5. Das WIAP gelbe Boxensystem für die Wartung
WIAP® MEMV® Gelbe Boxen System
Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.
Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems
Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf dem Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt mit Datum Angabe des Austausches und Angabe der Lebensdauer.
6. Unterlagen dieser Maschine
Link Original Manual (Nur für WIAP Kunden zugänglich)
7. Schlusswort
Die Farr Gewinde An- und Abdrückmaschine, aus Canada kommend, hat viele Probleme beschert. Erst die Zerlegung und Reparatur der Zahnräder machte die Maschine wider brauchbar. Diese Maschine ist dafür da, dass an allen Ölrohren mit einem Protokoll das Festziehen der Ölgewinde nachgewiesen werden kann. Die Qualitätssicherung fordert das, damit keine Ölunfälle im Meer die Umweltaktivisten erregt und die Ölgesellschaften viel Geld kostet.
Bei dieser Maschine haben wir alles selber repariert incl. die Zahnrad Erstellung.
Die ganzen Planungs- und Ausführungsarbeiten und Ersatzteil Herstellung wurden unter der Anleitung und Aufsicht der WIAP AG LTD SA durchgeführt.
Diese Maschine zeigt auf, dass die Arbeitsfeldgrenze noch weit breiter sein kann. Es gibt wenig, das die WIAP abweist. Es braucht aber immer viel Überlegen und Denken, bevor einfach Hand angelegt wird. Wir danken den vielen WIAP Kunden für das Vertrauen.
