Die Anleitung der DMG ECO Turn CTX 510 konnte eingesehen werden, diese macht einen guten Eindruck.
Service Inspektion Reparatur Information CNC Drehmaschine ECO Turn 510/CTX 510 DMG Gildemeister Steuerung: Sinumerik 810 D
Bild 1: CNC Maschine hat ein Schaden, Schläuche gerissen.

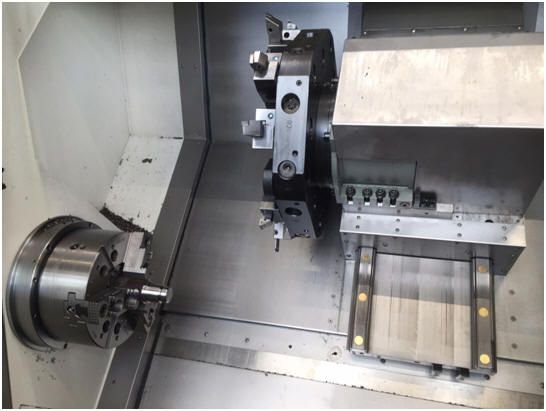

Bild 2: Ansicht des Maschinenraumes

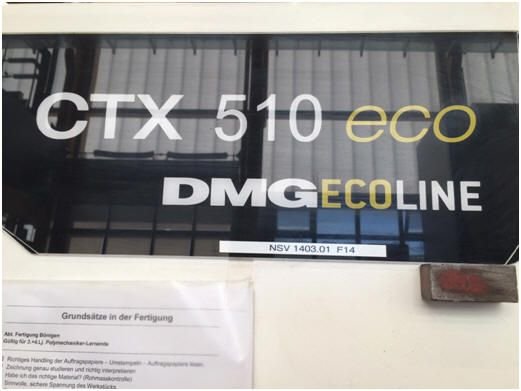

Bild 3: Beschriftung der Maschine

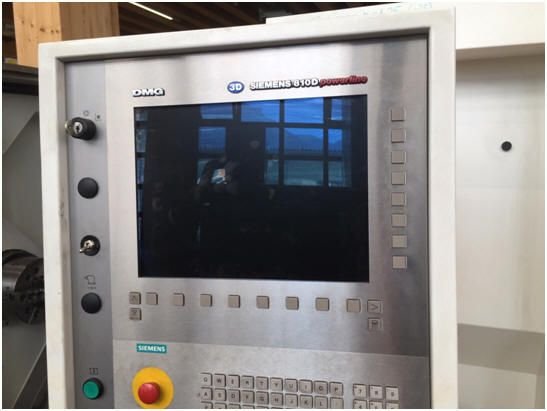

Bild 4: CNC Sinumerik 810D

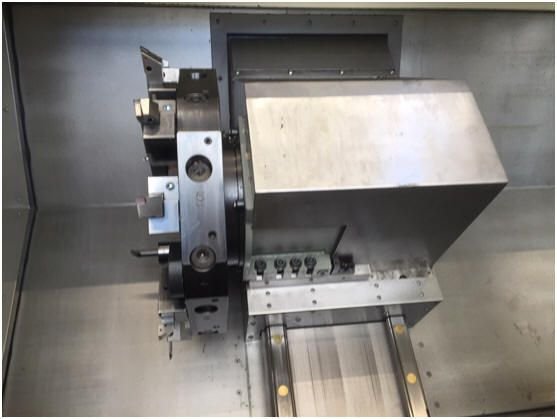

Bild 5: Werkzeug Revolver der CNC Drehmaschine

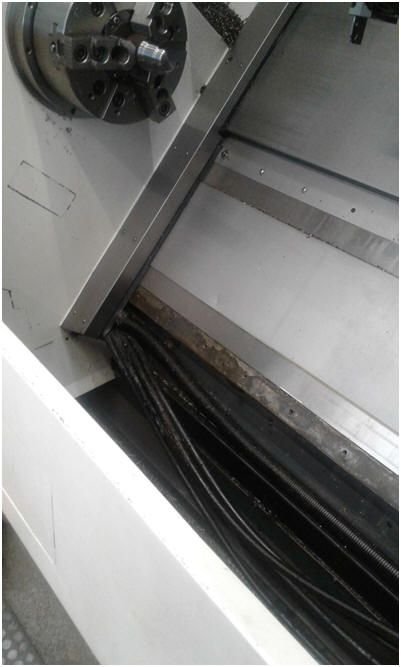

Bild 6: Die Schläuche zum Reitstock waren gerissen und es liefen viele Liter Öl aus.

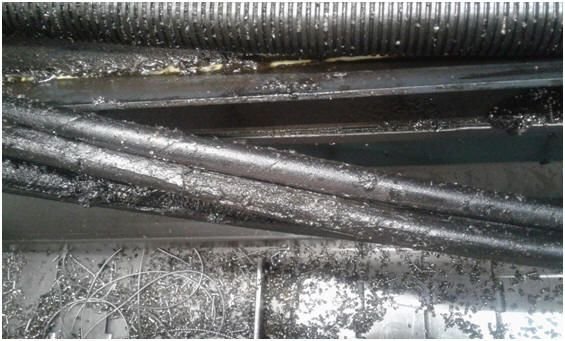

Bild 7: Die Späne und die Emulsion haben die Schläuche angegriffen.

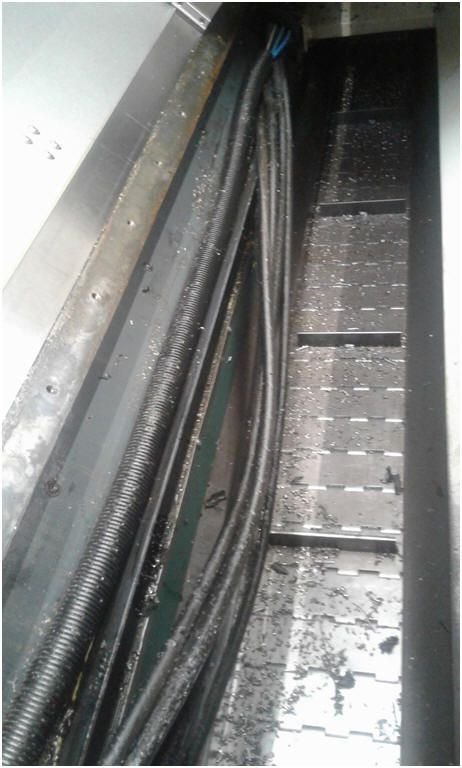

Bild 9: Die Schläuche sind unter einer Abdeckung, eigentlich gut versteckt. Diese sollten nicht von Spänen beschädigt werden können. Kosten: Die 4 Hydrauklik Schläuche herstellen nach Muster von einem der Besten CH Schlauchhersteller kostete: CHF 483.- das Material.

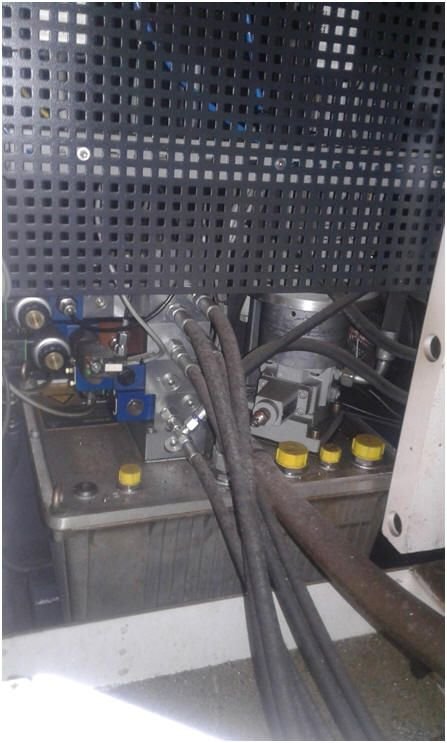

Bild 10: Die Schläuche gehen hinten vom Hydraulik Aggregat im Maschinenraum durch alles durch.

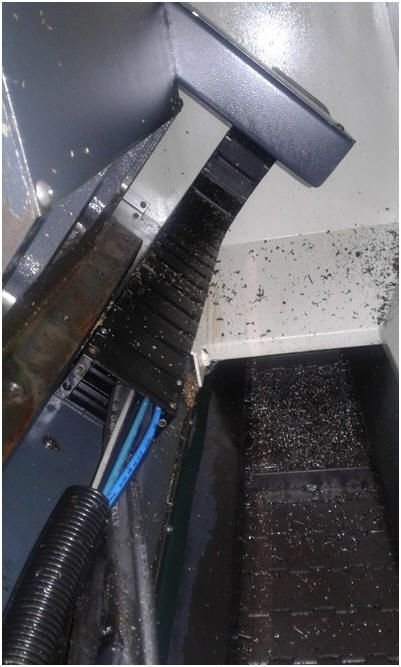

Bild 11: Schlauch vom Reitstock in den Kabelschlepp. Sind diese Kunstoffe Schläuche und Kabelschlepp heute auch gegen Späne stark genug? Eigentlich sehen diese noch gut für das Alter der Maschine aus.
7. Schlusswort
Zu beachten ist: Das eine Bitte an die Maschinenhersteller. Bitte immer auch die Emulsion beobachten und auch die Materialen. Es kann sein, dass sich nicht alles mit allem verträgt. Es gibt Emulsionhersteller, da rostet immer alles unter den Führungen. Ob diese Emulsionen auch den Kunststoff antasten können, sollte beobachtet werden.
Allenfalls auch ein Thema für den CECIMO, wenn es das nicht schon ist.
Alle Maschinen sollten alle 8 Jahre einmal so eine Inspektion erleben dürfen.
Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher
Link auf die Webseite: Link zu den Umbau Projekten
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
