Innovative Lösungen zur Metallentspannung
MEMV WM857 Impeller
Bild 1: Lieferung einer WIAP® MEMV® Anlage. Es werden Impeller bis zum Durchmesser 4000 mm mit Vibration entspannt u.a. auch Duplex. WM-PH216

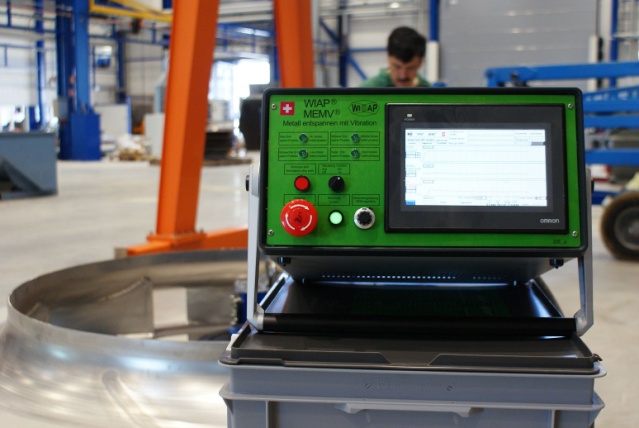

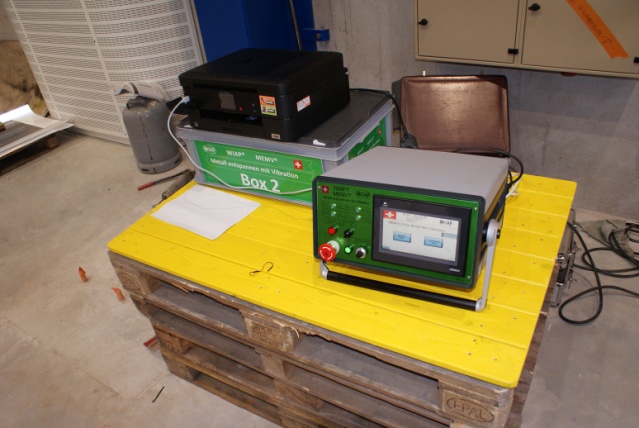

Bild 2: MEMV® Steuergerät Typ E Basic. WM-PH217

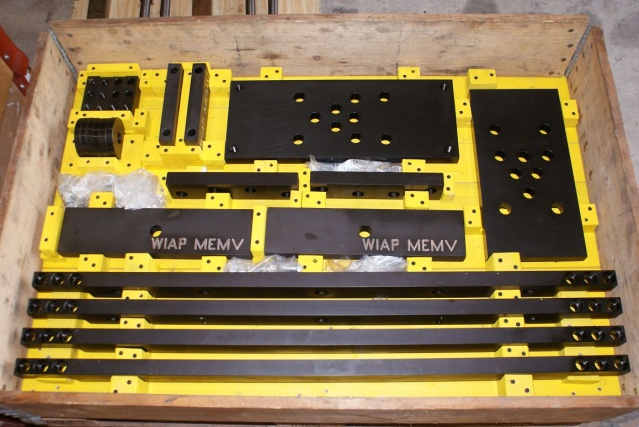

Bild 3: Axial Aufspannvorrichtung und Mehrfach- Aufspannvorrichtung; Transport- Vorrichtung WM-PH218

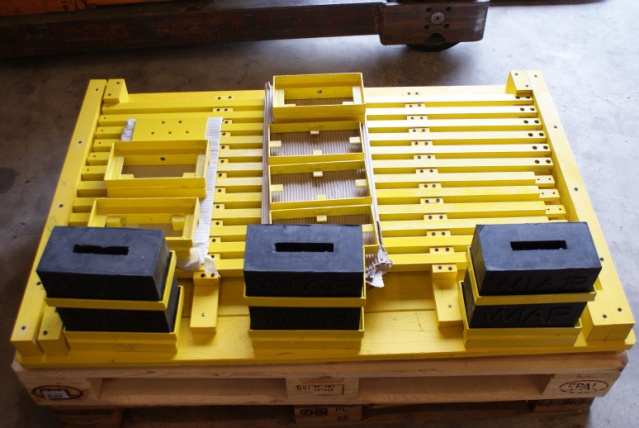

Bild 4: 6-Arm-Sternauflagevorrichtung; Transportvorrichtung.WM-PH219

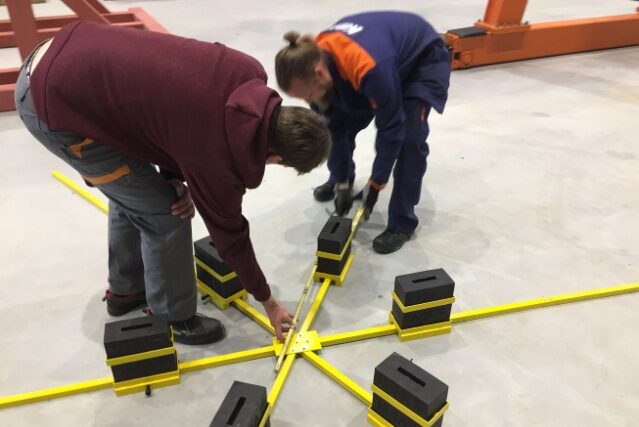

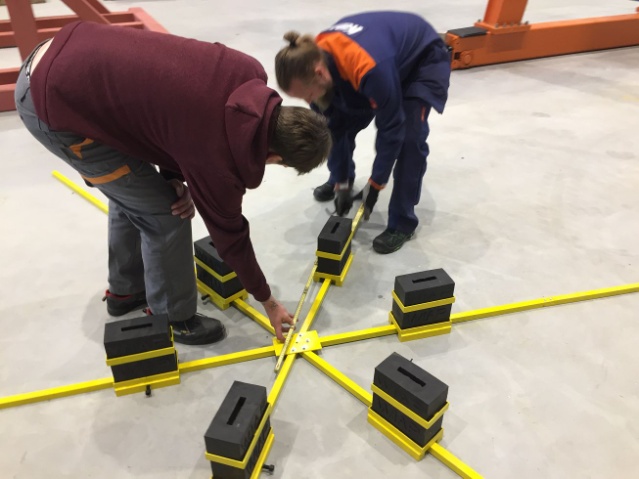

Bild 5: Die WIAP® MEMV® 6-Sternauflage- Vorrichtung wird in die Positionen der Auflage 1300 mm Durchmesser; eingestellt. Es wird damit verhindert, dass die Gummiauflagen bei Resonanzbewegungen wegwandern können. Allenfalls auch, dass die Operateure beim Betreten des Impellers ein Abkippen verhindern. Der Aussen-Durchmesser des Impellers war 1500 mm; den Gummi hat man im Radius auf 650 mm festgelegt.WM-PH220

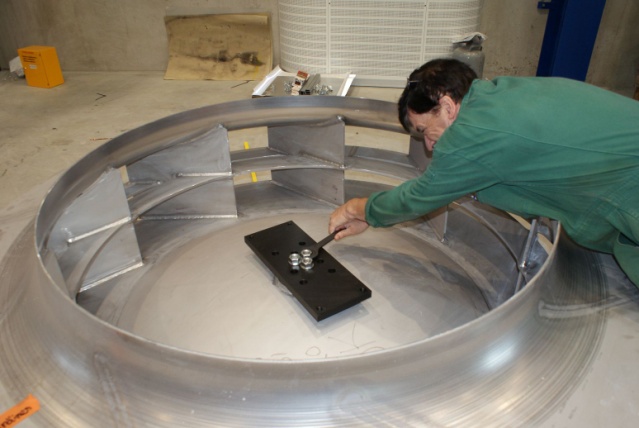

Bild 6: Ein kräftiges Festziehen der Axial- Aufspannvorrichtung gewährleistet ein fehlerfreies Metallentspannen mit Vibration. Nur eine gute Aufspannung ermöglicht auch gute Resultate.WM-PH221

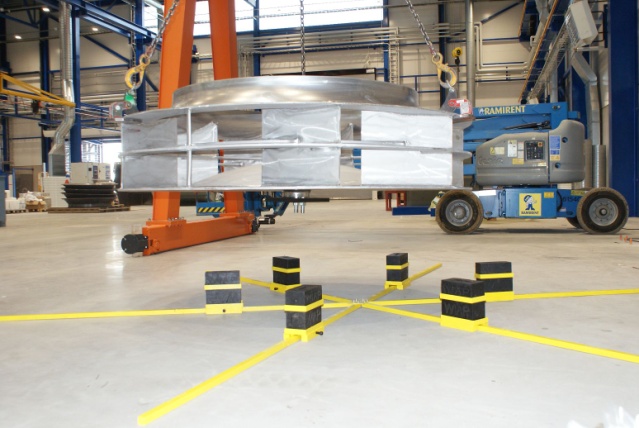

Bild 7: Der Impeller beim Aufsetzen auf die gesicherten Gummiauflagen. WM-PH222

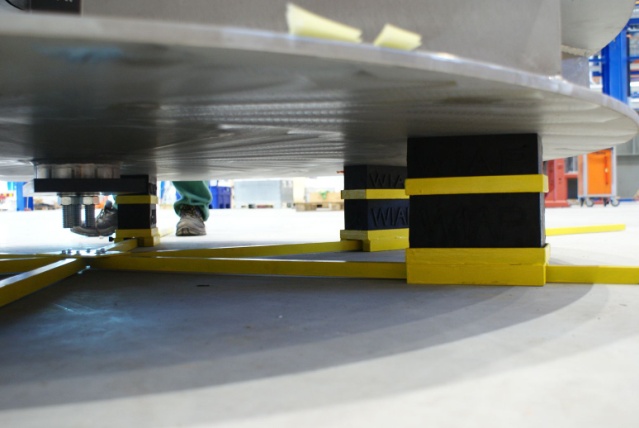

Bild 8: Die Auflage der gesicherten Unterlagen. WM-PH223
Bild 9: Hiermit wird das Wegrutschen, wenn eine Eigenresonanz überfahren wird und allenfalls ein zu langes, starkes Vibrieren einsetzt wird, gesichert. WM-PH224
Bild 10: Prozessablauftest im vollautomatischen Betrieb. Ohne manuellen Eingriff werden die Punkte angefahren, die G Verschiebung automatisch ermittelt und protokolliert.WM-PH225

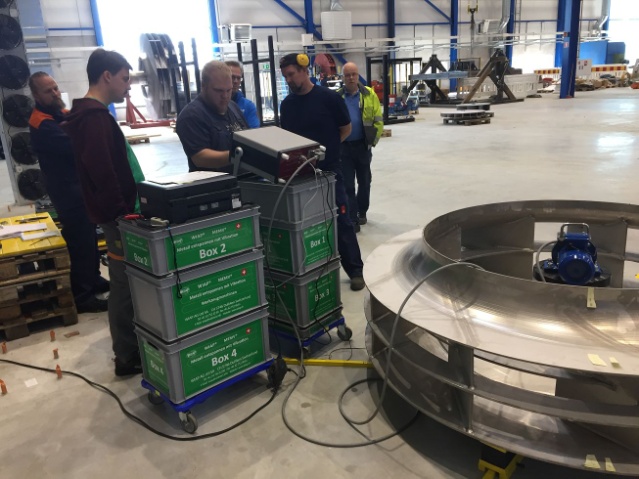

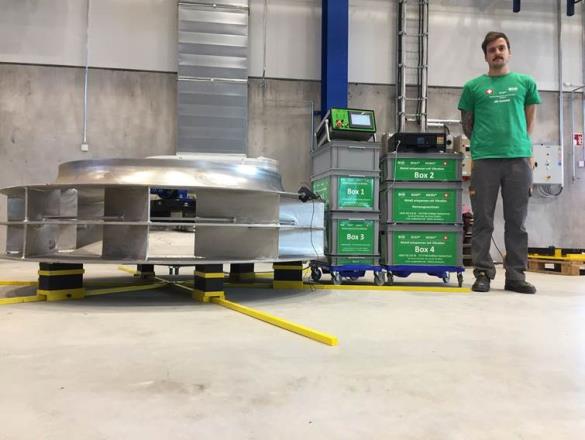

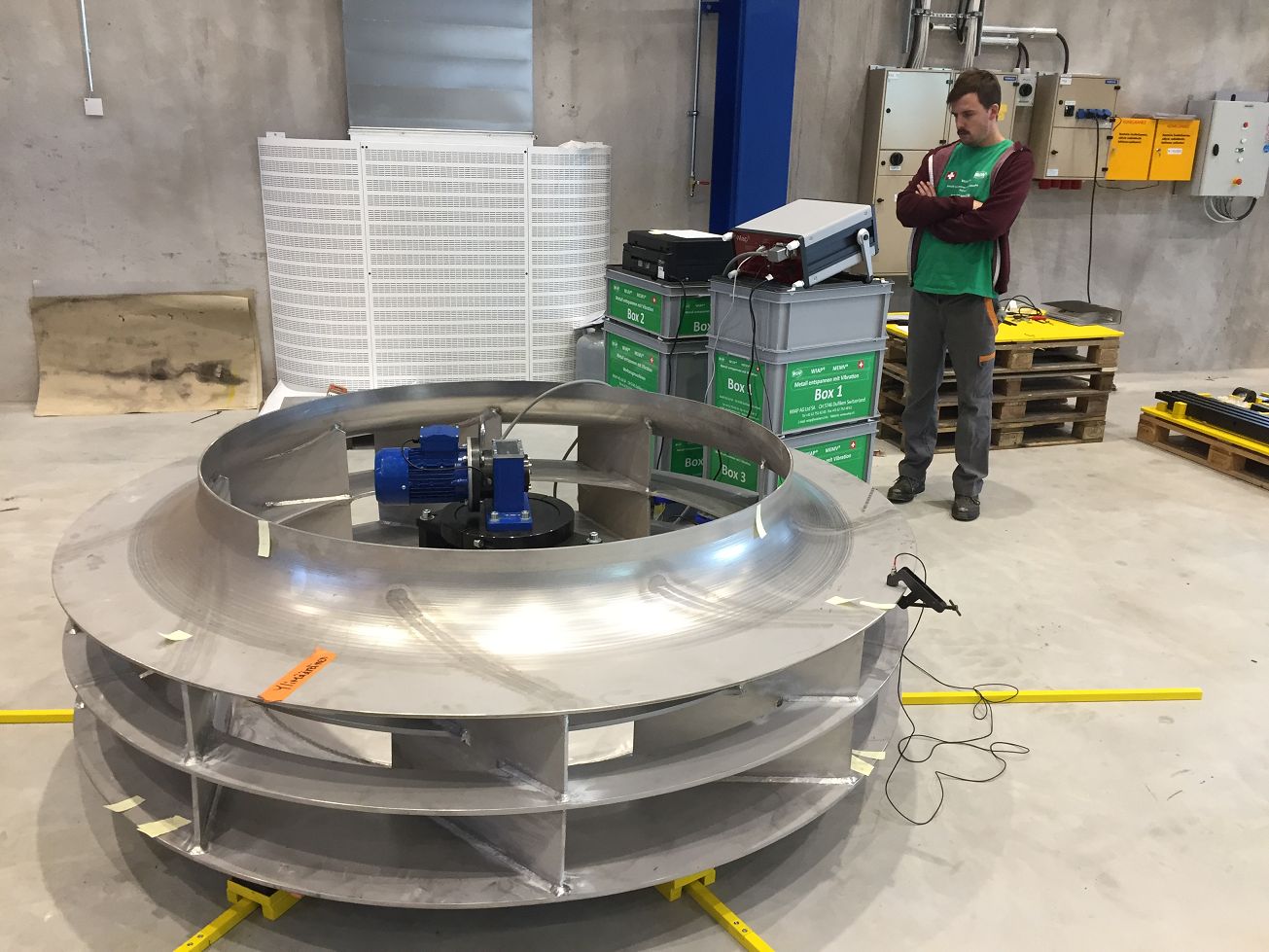

Bild 11: WIAP® MEMV® entspannen von Duplex Impeller. Jim Peter Widmer mit dem WIAP MEMV E vollautomatisches Steuergerät und Drucker, protokolliert Messung vorher und nachher. WM-PH226

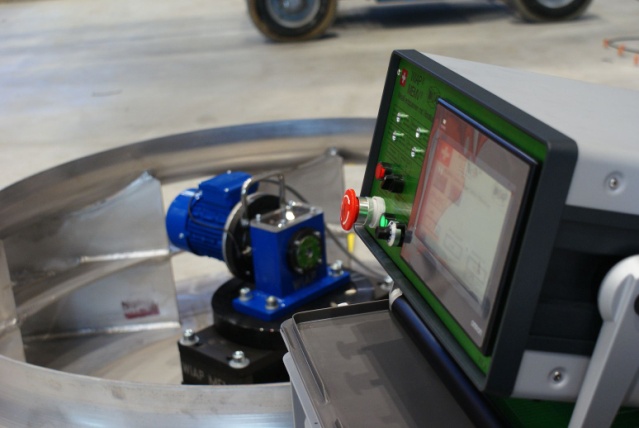

Bild 12: Das vollautomatische WIAP® MEMV® Steuergerät mit hinten dem V Vibrator Typ V20. WM-PH227

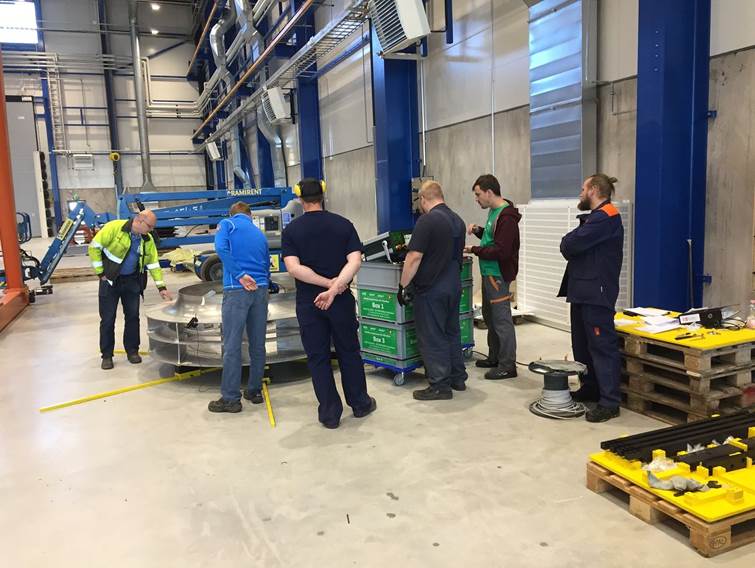

Bild 13: Schulung der Operateure im Werk. Neue Werkhalle und Produkte Erweiterung. Das Spannungsarm Glühen wir mit dem WIAP® MEMV® Verfahren ersetzt. WM-PH228
Bild 14: Das System ist sehr bediener-freundlich. In Kürze haben es die Operateure bedienen können. Die Sicherheitsparameter: - kontrolliertes Anlage-Verhalten. Ein unkontrolliertes Anlage-Verhalten kann nicht entstehen, weil bei Ausreissern sofort alles automatisch nachregelt.WM-PH229
Bild 15: Sonder Impeller; Material Duplex, auf Mehrfachaufspannvorrichtung; er wird in 4 Richtungen entspannt. WM-PH230
Bild 16: Operateur beim Aufspannen des V Erregers, der für 20 Tonnen Werkstückgewicht ausgelegt ist, bei einem Volumenanteil von 30%.WM-PH231

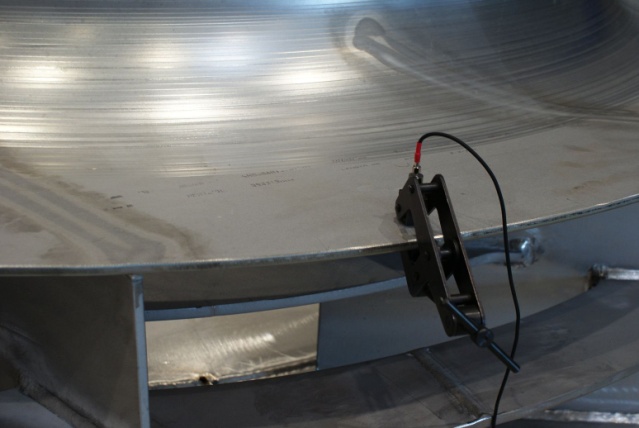

Bild 17: Die Messsonde ermittelt die Beschleunigung resp. den G Wert und übermittelt das dem Steuergerät.WM-PH232

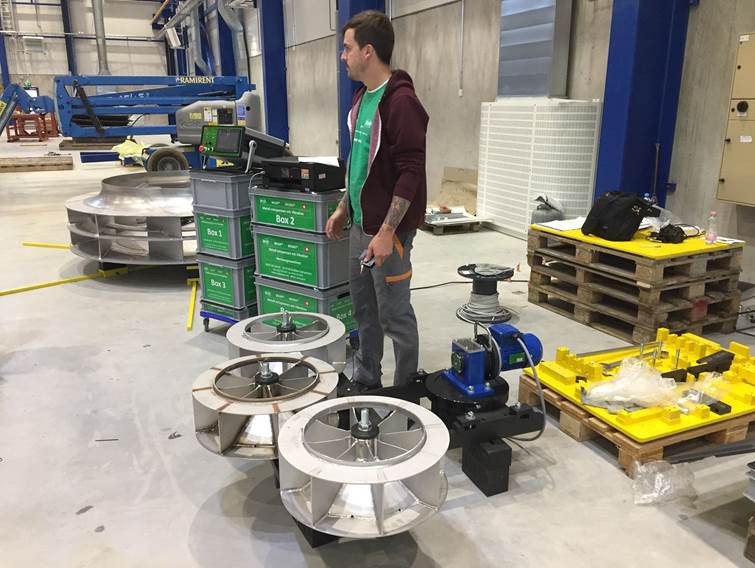

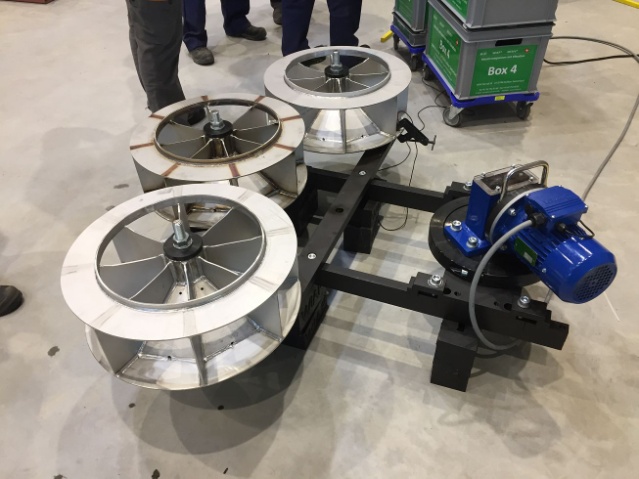

Bild 18: 3 Impeller Durchmesser 500 mm auf der WIAP Mehrfachaufspannvorrichtung. Mit Mehrpunkt Messung für die Protokollierung. Gerät für die Protokollierung. WM-PH233
Bild 19: Auch diese Impeller werden in 4 Richtungen entspannt: 2D, 3D, 4D und 5D.WM-PH234

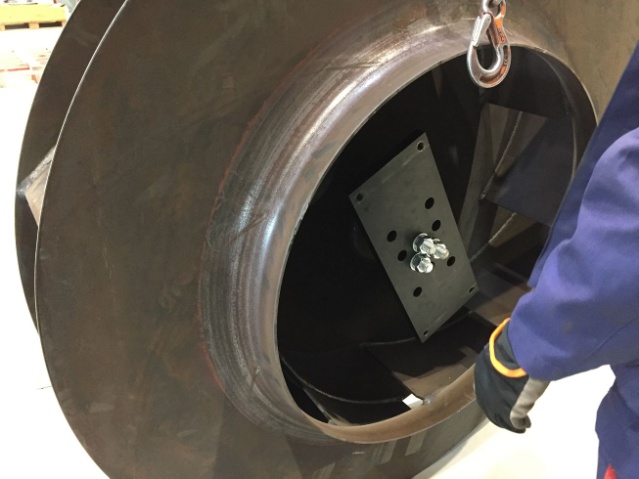

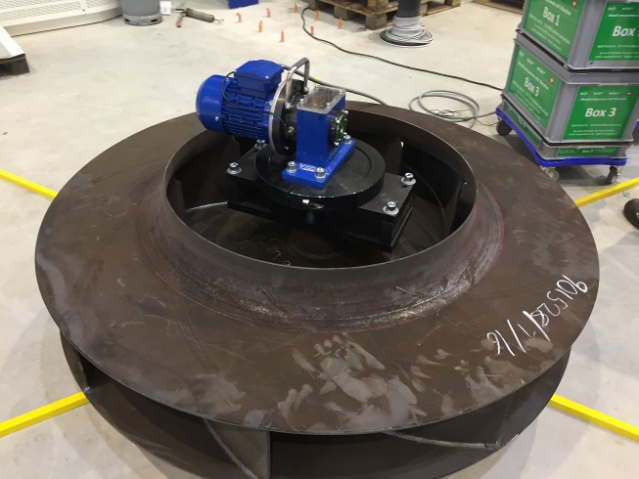

Bild 20: Befestigung der Axial Spannvorrichtung, damit die Sternnabe von innen, und nicht aussen indirekt, angeregt werden kann. Die Befestigung ist so gut, dass mehrere Tonnen Anregung ins Bauteil ohne Fehlerquellen, gebracht werden können. WM-PH235
Bild 21: Hier wird ein geglühter Impeller WIAP® MEMV® behandelt, um die Vergleichsmessungen machen zu können, wie damals bei den Schwerwalzen, damit die Messungen nachgewiesen werden können. Es soll der Unterschied von geglühten und ungeglühten Bauteilen protokolliert werden. WM-PH236
Die WIAP AG baut eigene Werkzeugmaschinen und verwendet das MEMV System schon viele Jahre. Hunderte Stunden Untersuchungen. Viele intensive Vermessungen haben die WIAP auf die Position gebracht wo sie heute ist.
Ermittlungsbericht: MEMV_WM857_Impeller
Erstellt hpw 20170925
Erstellt: sw-jw-iw-hp Widmer
Vertrieb und Herstellung, Konstruktion, elektrisch und mechanisch, alles aus einer Hand.
