Innovative Lösungen zur Metallentspannung
Blech Platten
Ziel des Test. Platten verziehen sich beim Auslaser. Mit dem neuen MEMV Vielrichtungsvibrieren will man den Laser Verzug verhindern. Es funktioniert besser als erwartet.
Test 1 XY1, 5.3.2018 09:00 bis 09:10:15
Bauteil Name: Blechtafel
Bauteil Gewicht: 540 kg
Abmessung: 15x3000x1500
Material: S420MC
Anzahl / Bauteile: 1
Zonenanregung X: 83,6
Zonenanregung y: 27,5
Zonenanregung Z: 58,7
Angeregt: D1/D2/D3 8/8/8`
1 Stk. Platte 10mm 2000 x 3000 Material
Gewicht:
Problem: Verzieht sich beim Auslasern von div. Bauteilen.
Vibrationsentspannt: 3 x 8 Minuten Richtung D1,D2,D3
Bild 1: Test XY1 Befestigung des Anregers. Da war der Geräuschpegel bis über 90db. Dünnere Muttern hätten das Problem behoben.WM-PH113

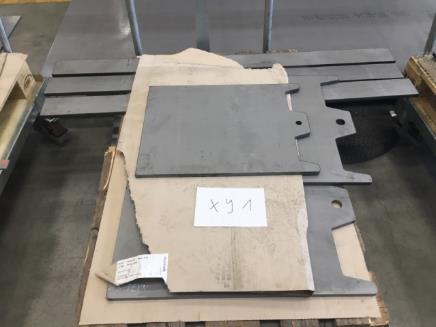

Bild 2: Diese Schieber auf dem Foto werden bei unbehandelten MEMV Platten im mm Bereich krumm. Alle Platten, die aus dem MEMV behandelten Platten geschnitten wurden, waren gerade, keine Lichtspalt mit dem Lineal sichtbar. WM-PH114
Test XY 23, 6.3.19 11:15 bis 13:15
Bauteil Name: Blechtafel
Bauteil Gewicht: 2 500 kg
Abmessung: 10x2500x1250
Material: DD12
Anzahl / Bauteile: 10
Aufspann Zone 1 2
Zonenverschiebung X: 56,9 / 73,8 m/s2
Zonenverschiebung Y: 184 / 185 m/s2
Zonenverschiebung Z: 29 / 10,8 m/s2
Angeregt Achse/Min: D1/D2 Platz 1 8/8`
D3 Platz 2 15`
Neuer zweiter Test mit den Platten
10 St. Platte 6 mm 2000 x 3000 Material
Gewicht:
MEMV angeregt mit D1, D2, D3 und Umspannen. Totpunkt Verschiebung Test auch Gummi Umverteilung testen
Vibrationsentspannt: 3 x 8 Min. Minuten Richtung Spannstelle 1
Vibrationsentspannt: 2 x 8 Min. Minuten Richtung Spannstelle 2
Bild 3: Schnittaufteilung einer LaserplatteWM-PH321

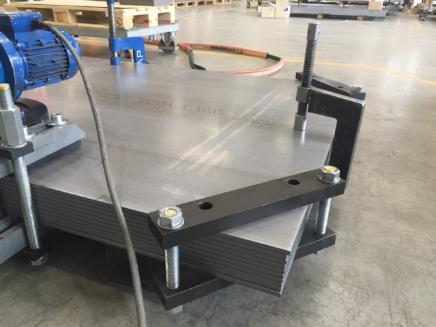

Bild 4: Blechplatten werden mit der Seitenaufspannung MEMV® entspannt, gerüttelt. WM-PH115

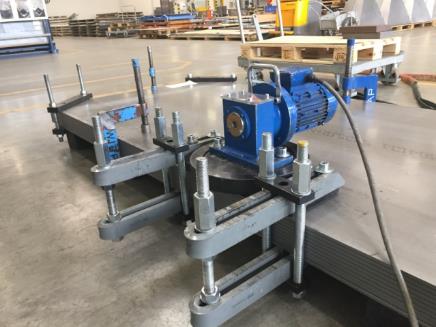

Bild 5: Blechplatten werden mit der Seitenaufspannung MEMV® entspannt, gerüttelt. WM-PH116

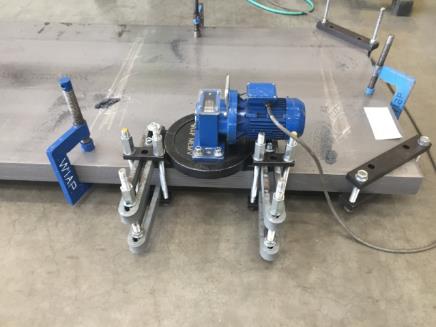

Bild 6: Aufspannmethode MEMV WM-PH117

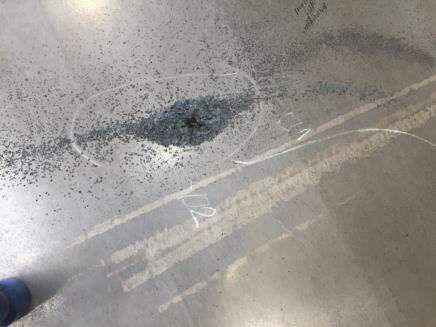

Bild 7: Der Totpunkt wurde in div. Achsrichtungen ermittelt und eine Neudefinierung erstellt. Aufgrund weiterer Abklärungen und Untersuchungen wird das Thema nicht weiter erläutert. WM-PH118

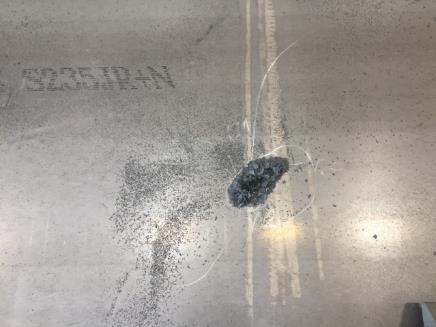

Bild 8: Die WIAP® MEMV®-Anregung bewegt sehr viel. WM-PH119
Resultat: XY 23, 80% der Platte waren die Teile gerade. 20% nicht ok
Massnahme: Totpunkt Verschiebung muss noch angesteuert werden mit der Software und dem Automat, dann sind alle Zonen erreicht.
