Ein Wotan Bohrwerk wird im Werk des Kunden demontiert und von der WIAP AG auf CNC umgebaut. Dokumentation WU, WIAP AG, Dulliken.
Auftragsumfang: Demontage des Zentralantriebes und Einzel-Achsantriebes. Rundtisch auch CNC-gesteuert. Anbau von Kugelrollspindeln in der X-, Y- und Z-Achse und einzelnen Vorschubachsmotoren. Konstruktion und Herstellung inkl. Montage von WIAP.
Bilder und Berichte vom Umbau
Bild 1: Hier ist die fertige Maschine nach dem Umbau mit der neuen Sinumerik CNC Steuerung.

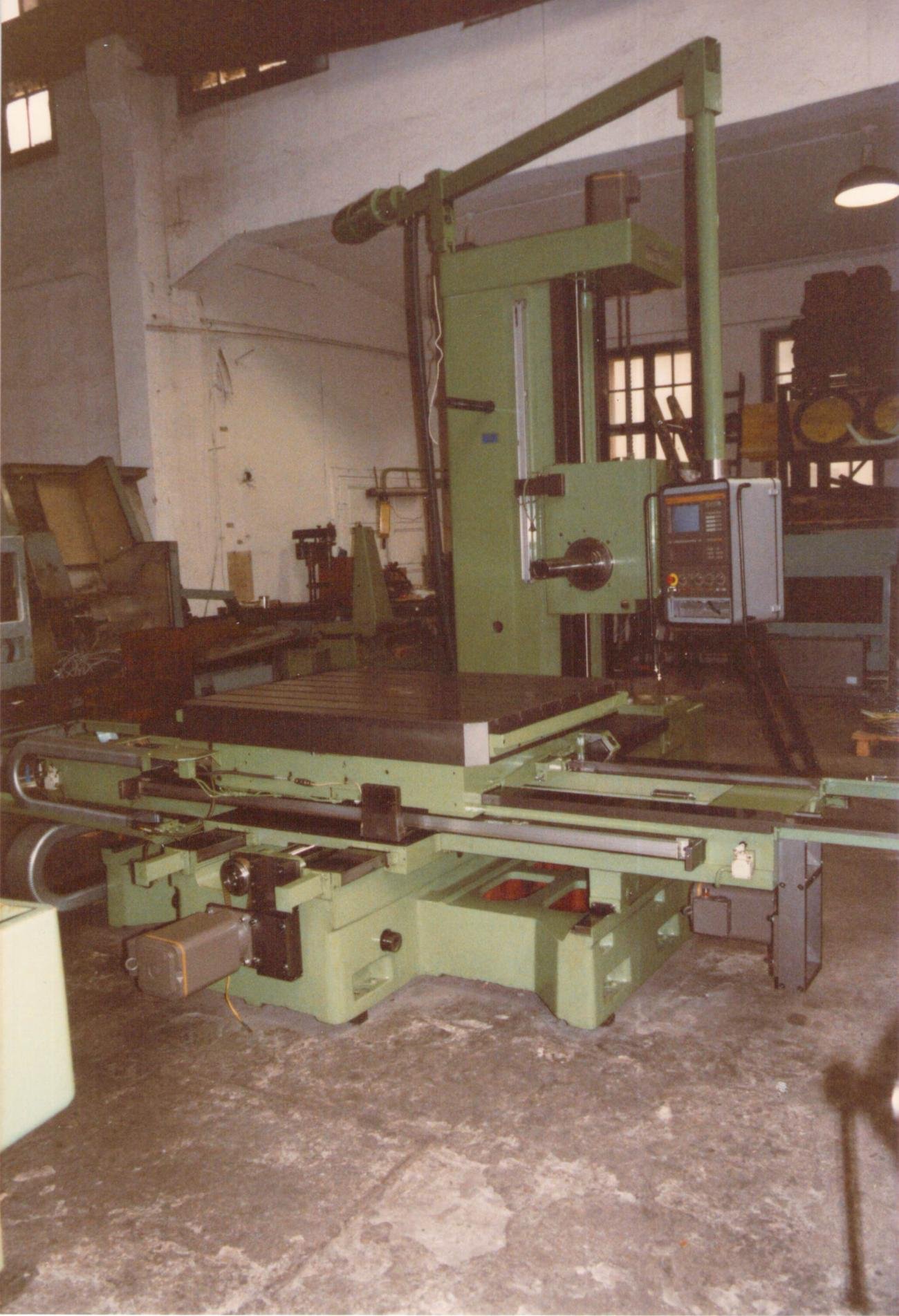

Bild 2: 3 lineare Achsen X ,Y und Z und der Rundtisch. Zudem noch eine lineare W Achse in der Ergänzung zur Z Achse.

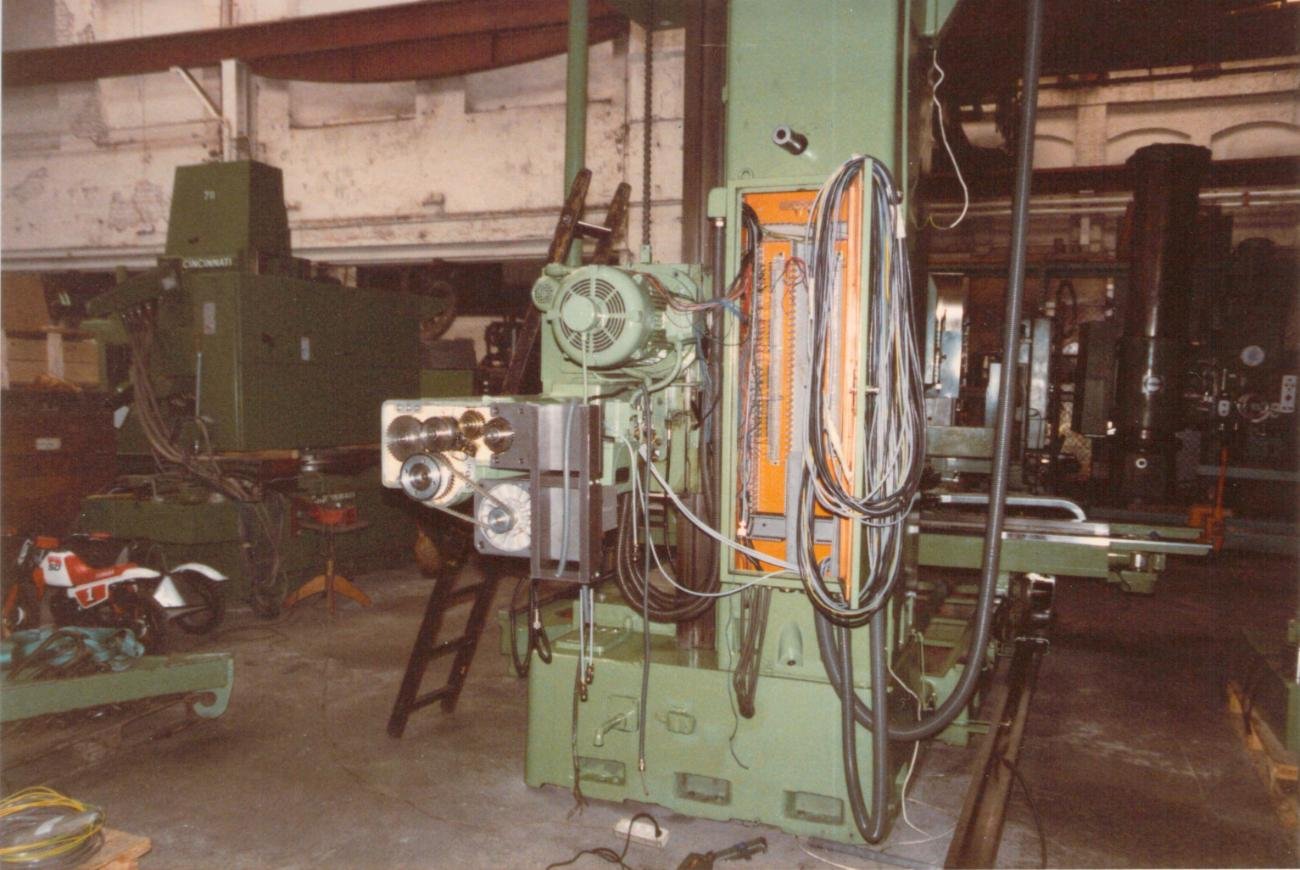

Bild 3: Die Maschine wurde im Werk des Kunden demontiert und ins Werk Wiap transportiert und dort der ganze Umbau gemacht. Bei arbeitsintensiven Umbauten sind die Kosten niedriger, weil die Reisespesen den Transport wett machen.

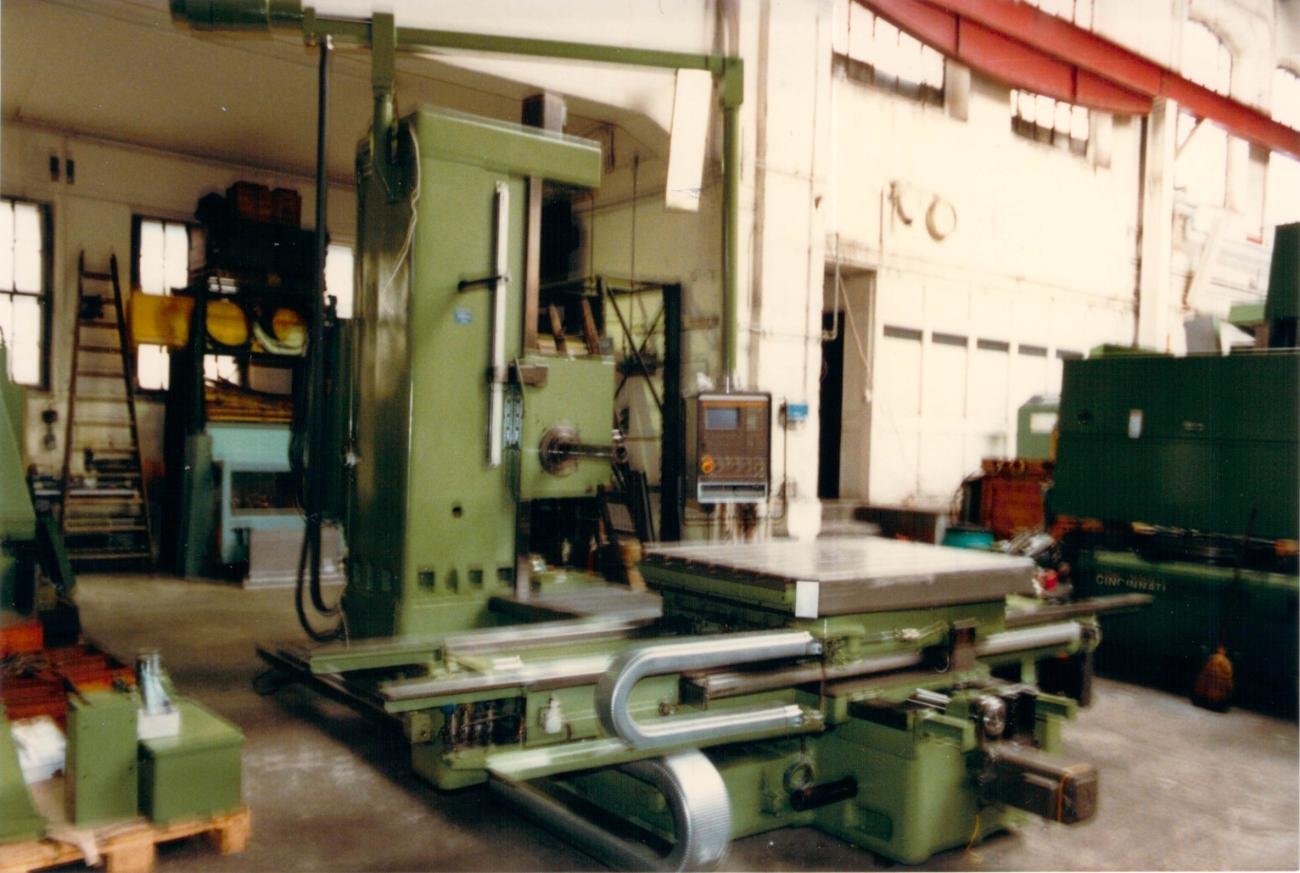

Bild 4: Eine neue solche Maschine mit dem hochpräzisen System des einstigen Wotan Bohrwerk Herstellers ist auch heute noch eine echte Alternative zu einer Neumaschine. Zumal hat die Wiap ein Standard Anbau Konzept, das auf dem Markt breitfächrig erhältlich ist.

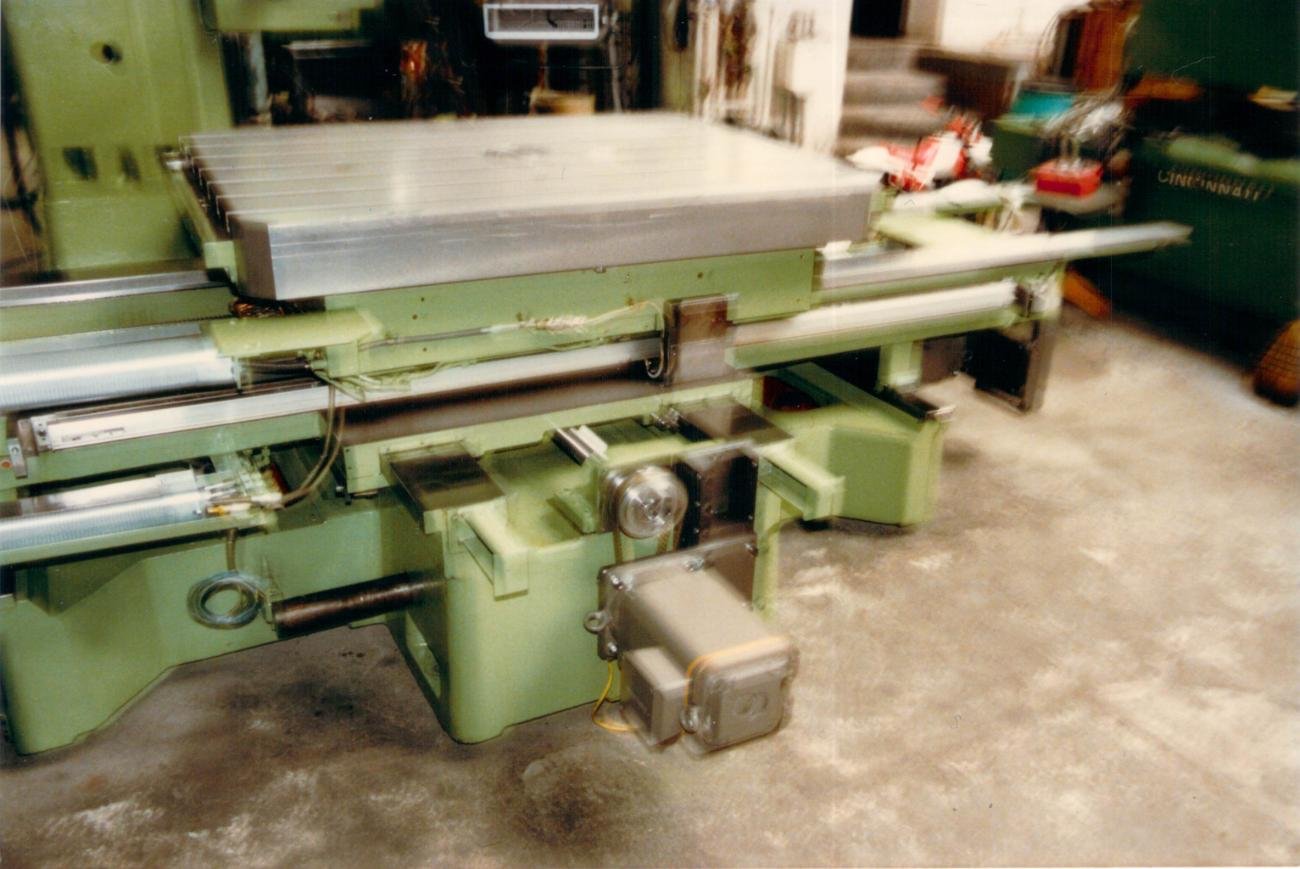

Bild 5: Die heutigen Vorschub Motoren sind hochpräzise und dynamisch. Doch wenn es nötig ist, wird auch nach wie vor das Direkt Messsystem angebaut, was vor allem bei Bohrwerken eine Regel ist.

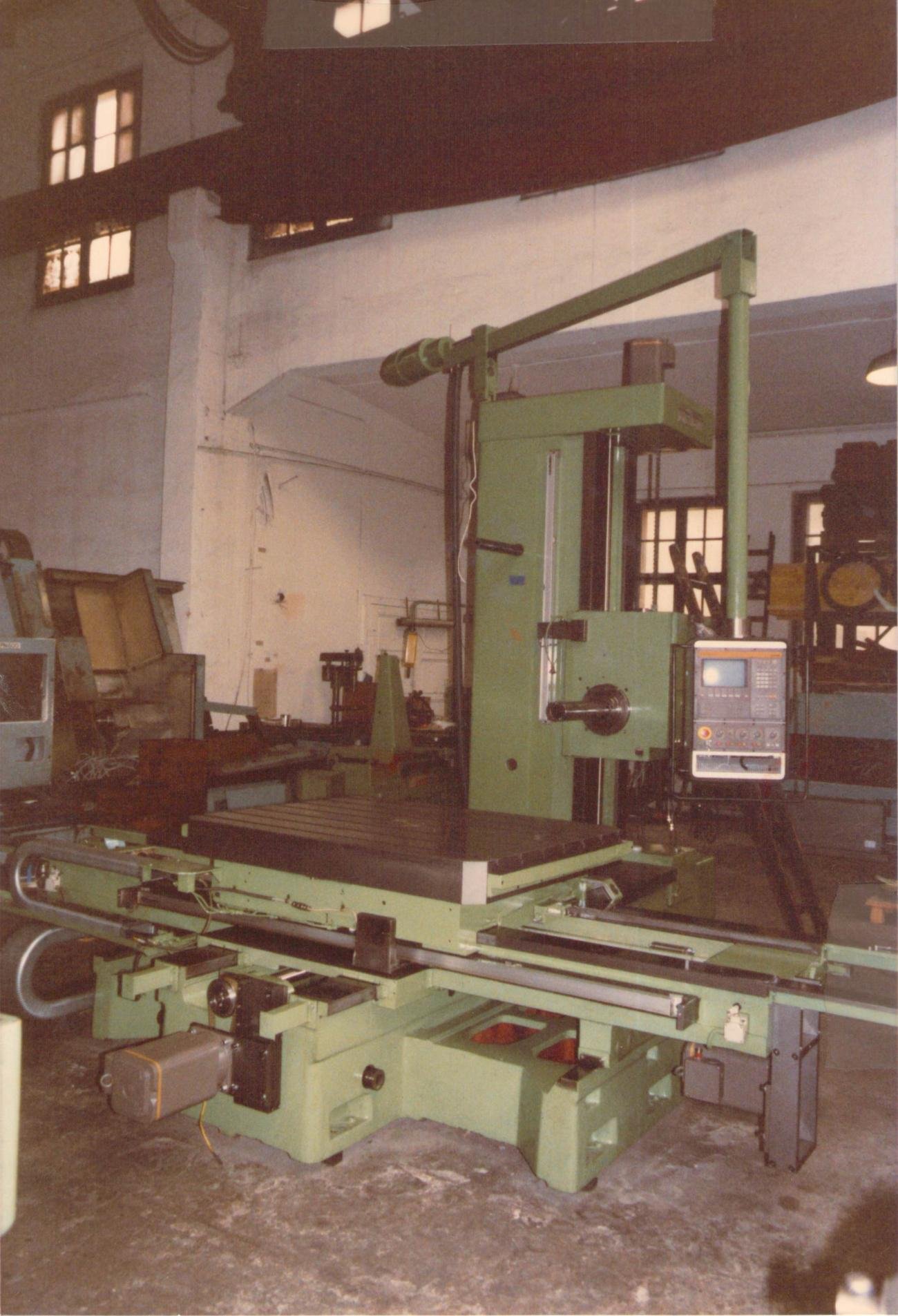

Bild 6: Der Kunde arbeitete mit der Maschine viele Jahre und hatte für ein Preis von ca. 20 % des Neupreises eines solchen Bohrwerkes eine Maschine, welche geholfen hat, die Wettbewerbsfähigkeit besser dem Schweizer Markt anzupassen.
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
