Aus einem Flächen Portal hat die WIAP eine Maschine mit 3000 x 4000 mm eine Wasserstrahl System angebaut. Einzigartige Technologie mit einem grossen Platzangebot. Neuste CNC Technologie von WIAP.
Projektbeschreibung
Umbau einer Wasserstrahlmaschine mit CNC-Steuerung von WIAP. Die Maschine ist für Werkstückgrössen von 3000 x 4000 mm in Alu, rostfreiem Stahl und ähnlichen Werkstoffen ausgelegt.
Das Flächenportal wurde bei einem Schweizer Grossunternehmen durch die WIAP AG gekauft und als Wasserstrahlmaschine umgebaut. Die erste Steuerung war eine Sinumerik 810M, die neue ist eine Sinumerik 802 DSL. Da die Sinumerik 810 direkt am Meer im Einsatz war, wurde sie sehr anfällig. Siemens gab die Ersatzteilgewährleistung für diese alte CNC-Steuerung nicht mehr, darum wurde sie ersetzt.
Bilder und Berichte vom Umbau
Bild 1: Links Sinumerik 810 alt, rechts Sinumerik 802 DSL neu.

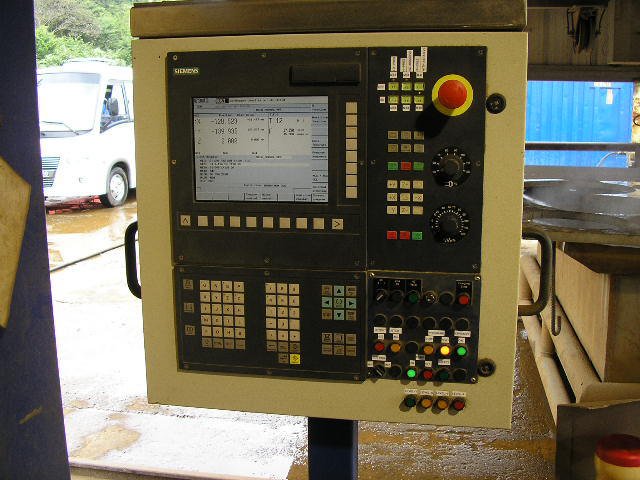

Bild 2: Die CNC Sinumerik 802. Ausgelegt mit Schutzlevels für diverse Leute, dass nicht der Lehrling gleich mit den Achsen fahren kann. Oder, dass der Operateur programmieren kann. Die Maschine hat 7 Schutzstufen.

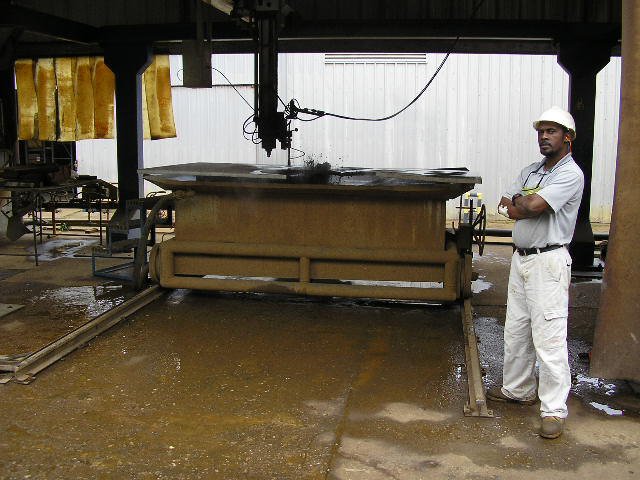

Bild 3: Der Operateur, der als Erster lernte, mit der neuen CNC zu arbeiten. Stolz, wie er ist. Er kann es auch sein. In wenigen Minuten macht er ein Flansch, wenn er ein Skizze hat.

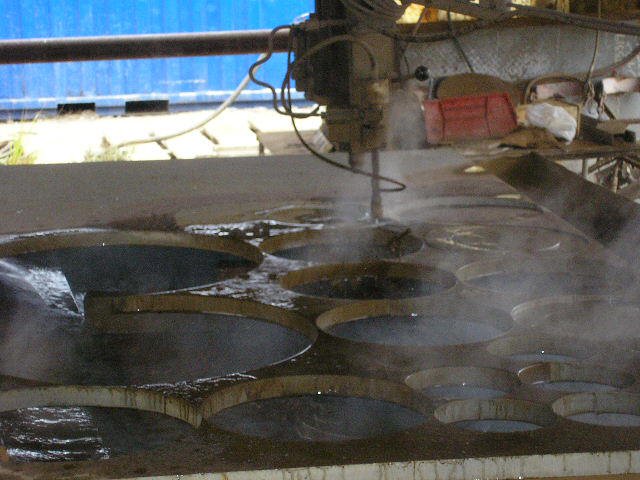

Bild 4: Die Maschine in der Produktion. Im 0,1 mm Bereich schneidet sie Rostfrei, Alu, Stahl usw. Wichtig, es müssen alle 6 Monate die Führungen oben gereinigt werden, damit nicht der Sand vom Abrassiv schneiden Ruckbewegungen verursacht.

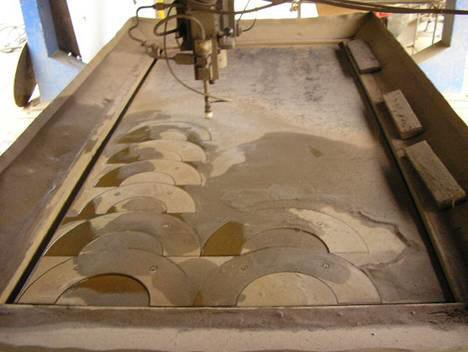

Bild 5: Hier der Arbeitsplatz der Wasserstrahlmaschine. Es können Platten 3 x 4 Meter bearbeitet werden. Vor allem, braucht es diese Maschine für das rostfreie Material, weil man das mit der Brennschneidanlage (Qxy Cut) nicht kann.

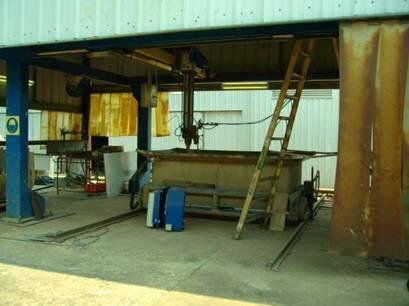

Bild 6: Arbeitsplatz. Diese Maschine ermöglicht eine sehr flexible Fertigung des Unternehmens. Ob bei Neumaschinen oder Umbauten; es werden in der Regel überall dieselben Einbauteile verwendet. Somit ist auch die Ersatzteilgewährleistung gesichert. die WIAP diese Schulung, auch für das Schaben intensiviert. Es sind immer mehr als eine Schabmaschine griffbereit. 40 bis 60% einer Neumaschine, weil das Grundfleisch vorhanden ist. Nur ein Tausch der CNC, ohne Antriebe was heute auch möglich ist, mit Analogantrieben, kann nicht selten gar unter 10 bis 20% der Maschinen Neubeschaffungswertes gemacht werden. Auch dann hat man die neuste CNC Steuerung auf der Maschine aufgebaut, so dass der Operateur nicht das Gefühl haben muss, er hat eine alte Maschine. Dank dem WIAP Alarm System Konzept werden Fehlbedienungen und Nichtwissen, wie was tun, unterstützt mit Meldungen. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
