Bildbericht zur Reparatur einer Tur Drehmaschine durch die WIAP AG.
Service Inspektion Reparatur Information TUR Drehmaschine Inspektion Service Reparatur der TUR konventionellen Drehmaschine
Bild 1: Die Tur Drehmaschine aus Polen wurde zerlegt. Das Gewindeschneiden ging nicht mehr.

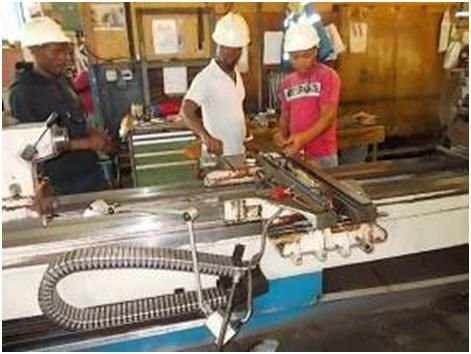

Bild 2: Den ganzen Schlitten mussten wir herunter nehmen, weil die Schmierpumpe nicht mehr ging und wir die Ursache wissen wollten.
Bild 3: Viele solche Magnete waren voll Späne in der Schlossmutter. Darum hängte sie nicht mehr richtig ein und hat auch die Gewinde verschnitten. Wir entschieden dann, die Spindel umzudrehen. Wir müssen sehen, ob die noch nachbestellt werden kann, weil die polnischen Firmen einiges reorganisiert haben. Diese Maschine wurde 1990 gekauft, also direkt nach der Wende.

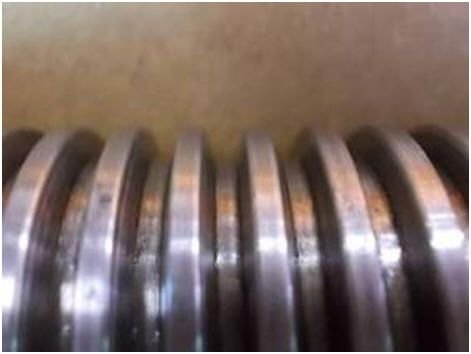

Bild 4: So sieht die Spindel hinten aus.
Bild 5: So sieht sie vorne verschlissen aus.

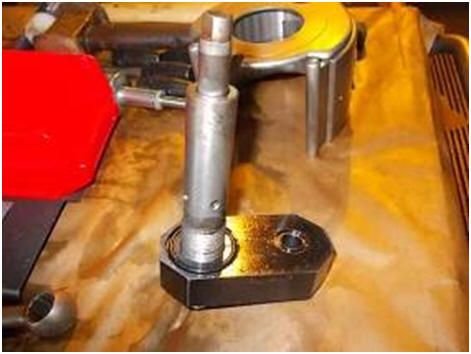

Bild 6: Das ist die Schmierpumpe, welche nicht mehr schmierte. Mit einem Excenter wird diese angetrieben, wenn im Eilgang in der Z-Achse gefahren wird.

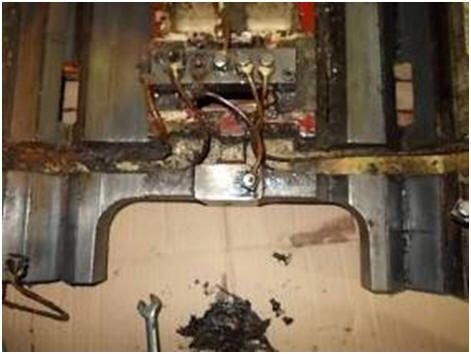

Bild 7: Der Kreuzschlitten unten, viel Schmutz.

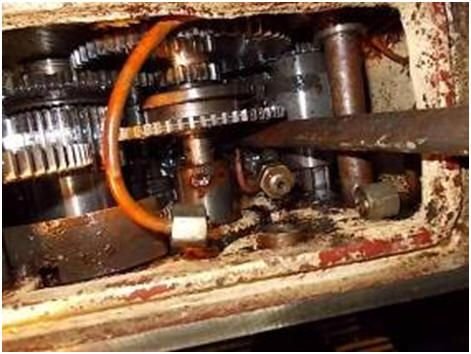

Bild 8: Das Getriebe hatte viel Schlamm und Schmutz unten drin. Es ist unmöglich, dies ohne Demontage je einmal reinigen zu können.

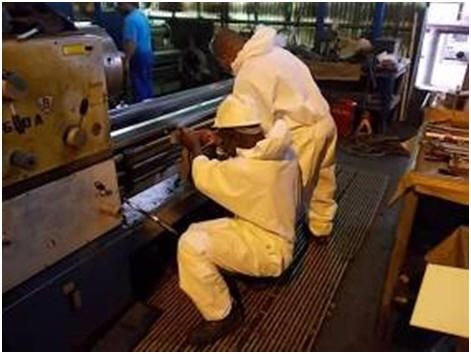

Bild 9: UVEC Schutzanzüge sind in Angola Pflicht. Ohne diese darf nicht mit Diesel gereinigt werden.

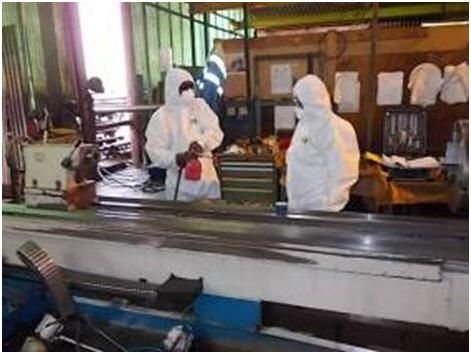

Bild 10: Wie Mondmenschen sehen unsere beiden Unterhaltsleute Bambi und Alberto aus.

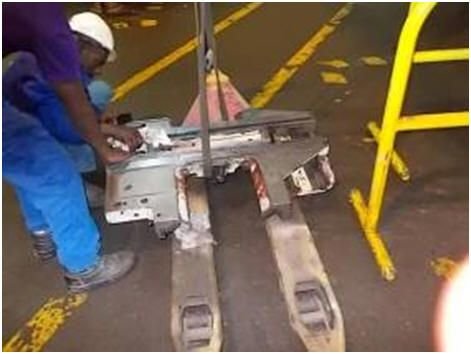

Bild 11: Der Kreuzschlitten wird nach der gründlichen Reinigung wieder für die Montage vorbereitet. Schlusswort Die TUR Drehmaschinen aus Polen sind hervorragende Werkzeugmaschinen. Man konnte mit dieser Maschine sehr viele Späne abdrehen, ohne dass sie stillstand. Robust und gut gebaut. Die WIAP hat ein neues Unterhalts Programm für Werkzeugmaschinen festgelegt. Das System heisst WIAP MEMV gelbes Boxen System. Hier der Link Hier Informationen zum Unterhaltsplan. Theorie, Praxis Link auf die Webseite: Link zu den Umbau Projekten Arbeit durchgeführt 2015
