Komplette Revision, Retrofit CNC Drehmaschine Tacchi. Spindelstock zerlegt, revidiert. Schlitten abgehoben, alles revidiert. Anbau neuer CNC Steuerung von WIAP Tacchi CNC Drehmaschine mit Sinumerik CNC Steuerung mit Zyklen und Graphik.
Anbau neuer CNC Steuerung, neue Vorschubmotoren. Ganze Elektrik erneuert; PLC für alle M, S und T Funktionen erstellt. Ganze Relays Steuerung gegen PLC Steuerung ersetzt.
Bilder und Berichte vom Umbau

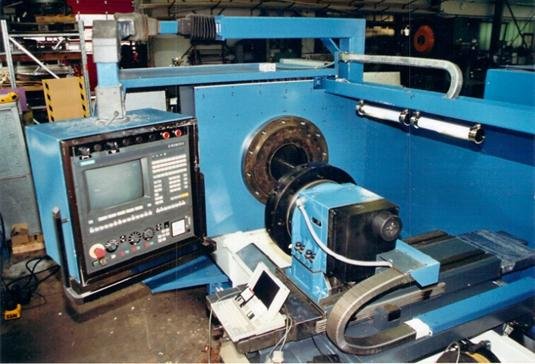

Bild 1: Die Tacchi CNC Drehmaschine bekommt eine Steuerung neuerer Generation.

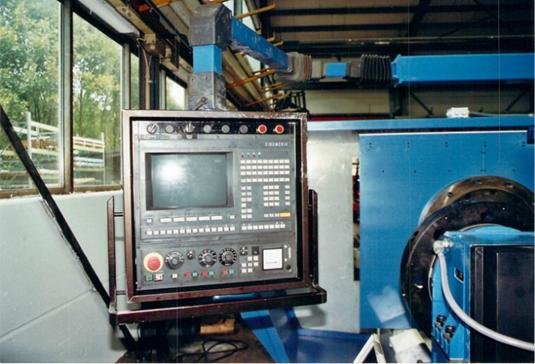

Bild 2: Anbau der neuen CNC mit Inbetriebnahme und Schulung.

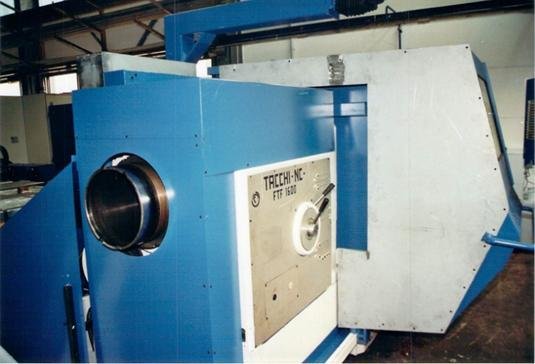

Bild 3: Die Maschine hat auch eine grosse Spindelbohrung wie eine Ölfeld Drehmaschine.

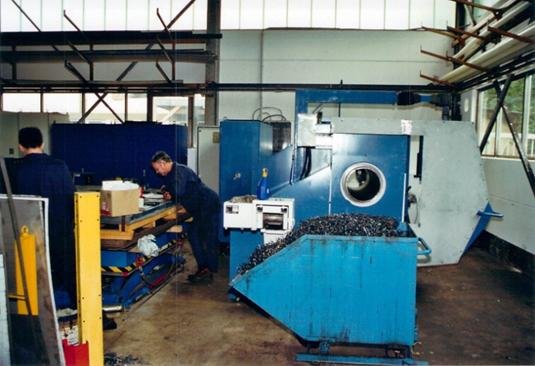

Bild 4: Die WIAP machte die Konstruktion und die Ausführung für den Umbau.

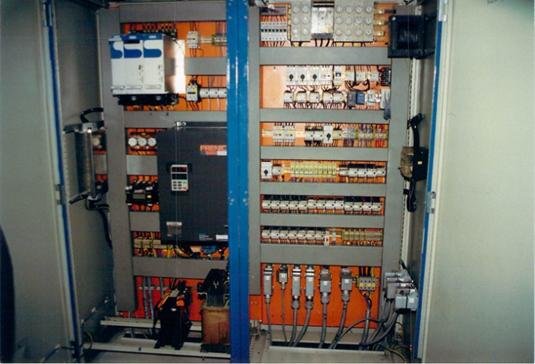

Bild 5: Der elektrische Teil wurde auch erneuert.

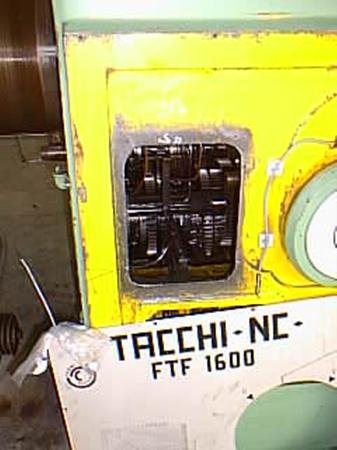

Bild 6: Reparatur Spindelstock Tacchi.

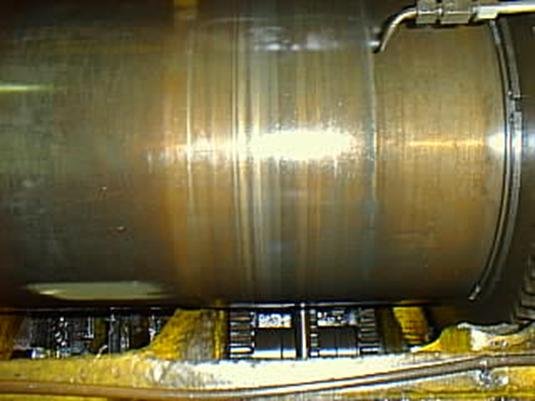

Bild 7: Das Lager war defekt.

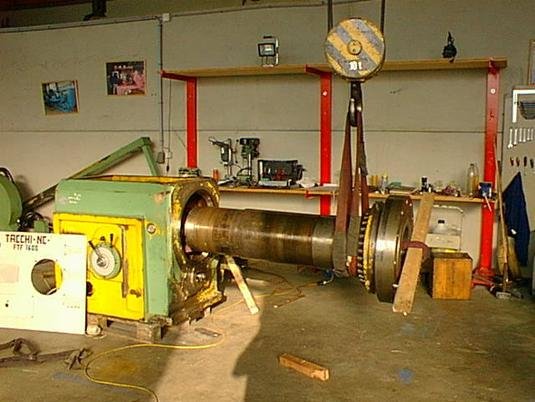

Bild 8: Jeder Maschinenhersteller hat seine eigene Art Spindellager zu machen. Wenn die Wärme auf eine zu grosse Axiallager Distanz drückt, sind bestimmte Lagerarten nicht die Besten. Tacchi hat, unserer Meinung nach, nicht die beste Spindellager Lösung bei der Maschine gewählt.

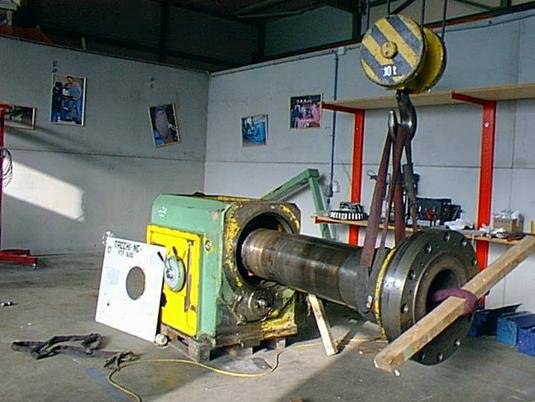

Bild 9: Aufgrund der Wärmespuren des Innenlebens kann man schon erkennen, was die Fehlerquelle für den Schaden war.

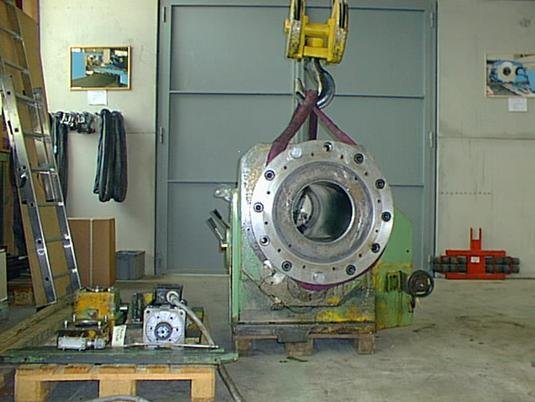

Bild 10: Bald ist die Spindel wieder fertig.

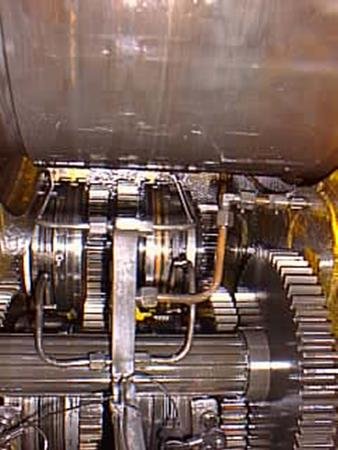

Bild 11: Wenn alles so kompakt in einem Spindelstock verpackt ist, merkt man schon, dass es Maschinenhersteller gibt, die ein wenig etwas mit Ferrari zu tun haben!

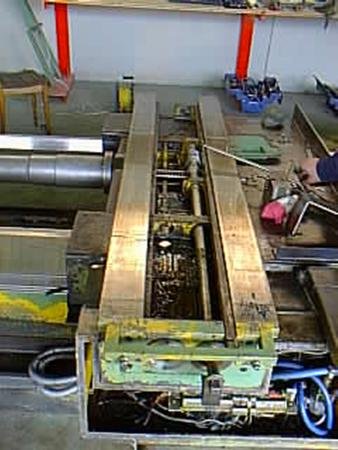

Bild 12: Der ganze Kreuzschlitten wurde neu überholt.

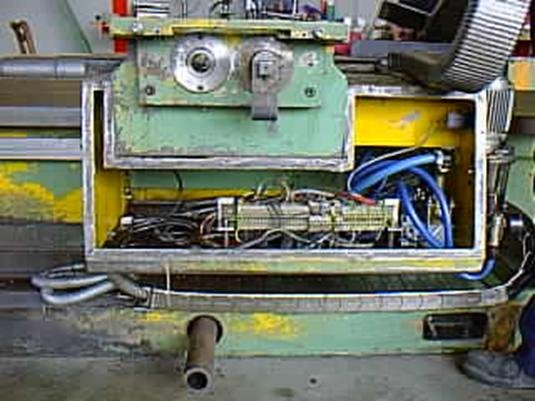

Bild 13: Die Kabel alle erneuert, dazu waren einige Arbeitsstunden nötig.

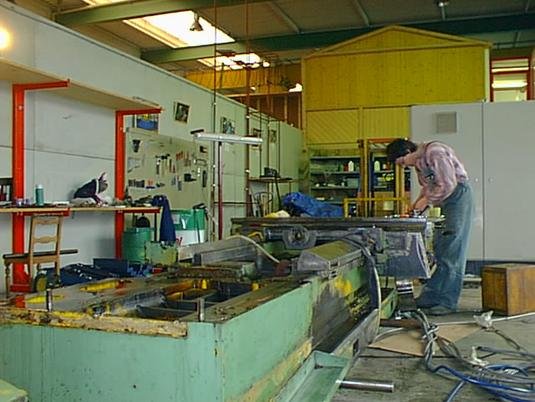

Bild 14: In einer Revision steckt viel Arbeit.

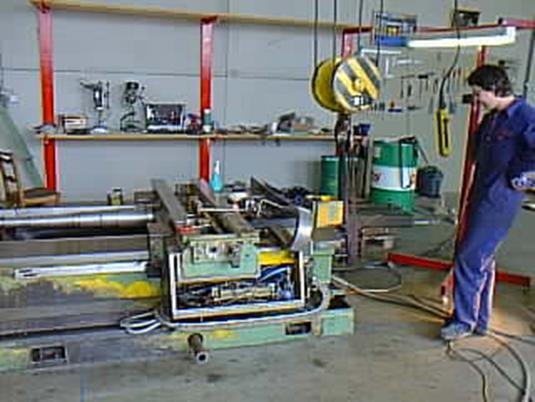

Bild 14a: Viele Maschinenbauer Gedanken sind bei einer Revision erkennbar. Die Eigenheiten jedes Herstellers können beurteilt werden.

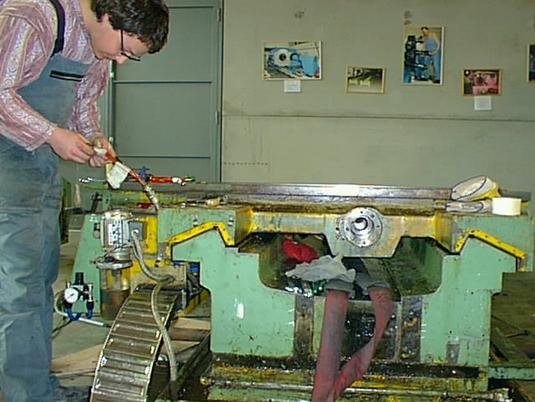

Bild 15: Elektrik und Mechanik, alles gehört zusammen bei einer Maschinenrevision. Bis hin zum Putzmann und Maler.
Bild 16: Endresultat einer Revision. Ob bei Neumaschinen oder Umbauten; es werden in der Regel überall dieselben Einbauteile verwendet. Somit ist auch die Ersatzteilgewährleistung gesichert. die WIAP diese Schulung, auch für das Schaben intensiviert. Es sind immer 2 Schabmaschinen griffbereit. ca. 40 bis 60 % einer Neumaschine, weil das Grundfleisch vorhanden ist. Nur ein Tausch der CNC, ohne Antriebe was heute auch möglich ist, mit Analogantrieben, kann nicht selten gar unter 10 bis 20 % der Maschinen Neubeschaffungswertes gemacht werden. Auch dann hat man die neuste CNC Steuerung auf der Maschine aufgebaut, so dass der Operateur nicht das Gefühl haben muss, er hat eine alte Maschine. Dank dem WIAP Alarm System Konzept werden Fehlbedienungen und Nichtwissen, wie was tun, unterstützt mit Meldungen. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten
Dank dem WIAP Alarm-System-Konzept werden Fehlbedienungen und Nichtwissen, wie was zu tun ist, mit Meldungen unterstützt. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Umbau statt Neumaschine
Die WIAP AG baut eigene Werkzeugmaschinen und hat einen festen Stamm an Zulieferern. Bei Neumaschinen und Umbauten werden in der Regel dieselben Einbauteile verwendet, so ist auch die Ersatzteilgewährleistung gesichert. Das Schaben wird bei der WIAP intensiv geschult, es sind immer zwei Schabmaschinen griffbereit.
Ein Retrofit (Umbau mit Revision) kostet ca. 40 bis 60 % einer Neumaschine, weil das Grundgerüst vorhanden ist. Ein reiner Tausch der CNC kann nicht selten sogar unter 10 bis 20 % des Neubeschaffungswertes liegen. Auch dann ist die neueste CNC-Steuerung aufgebaut.
Hersteller und Vertrieb, Konstruktion, Elektrik und Mechanik: alles aus einer Hand. WIAP AG Ltd SA, Industriestrasse 48L, CH-4657 Dulliken, Telefon +41 62 752 42 60, www.wiap-ag.ch
