Schäublin ist eine der besten und bekanntesten Schweizer Fräsmaschinen, die je gebaut wurden. Diese Maschinen sind weltweit fast in jedem Land verbreitet. In vielen Lehrwerkstätten, aber auch Produktionsbetrieben. Sie haben auch Drehmaschinen, CNC Fräs- und Drehmaschinen gebaut. Nachfolgend etwas über den Service an dieser Maschine. Leider hat in Wende 1990, wo schon zuvor der grosse Wettbewerb aus China und anderen asiatischen Ländern die Kosten so nach unten gesenkt wurden, wo wir als Schweizer Werkzeugmaschenbauer mit den Maschinen, wo viele Zahnräder und viele Mannstunden in eine Maschine verborgen waren, wo die Personen gegen diese Länder fast für eine Hand voll Reis im Monat arbeiten konnten, schwer durchgeschüttelt, bis der Werkzeugmaschinenbau in der Schweiz von vielen Firmen eingestellt wurde. Doch die Zeit wird zurück kommen. Automation, einfache Konstruktionen und viel mit Elektronik kann uns wieder wettbewerbsfähig machen. Auch das WIAP System WIAP MEMV hilft, dass nicht nur der teuere und komplizierte Guss nötig sein wird, sondern auch ganz andere Sachen gehen werden. Link zum WIAP MEMV System

Schäublin Fräsmaschine Service Reparatur

TITELBILD 1: Konventionelle Fräsmaschine Schäublin

2. Vorwort

3. Reparatur Arbeiten an der Fräsmaschine

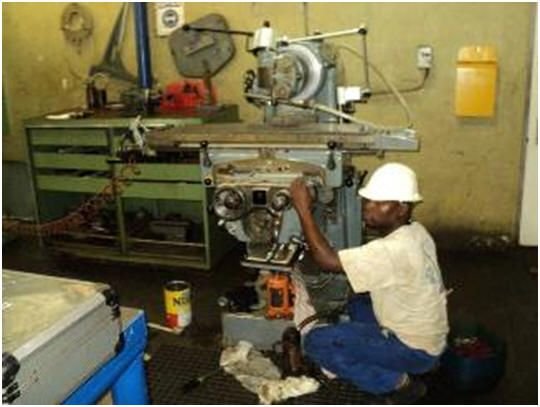

Bild 3.1.Die: Schäublin Fräsmaschine an die Reihe. Es besteht ein klarer Jahresplan, wann, welche Maschine gewartet werden muss. Alle Maschinen werden gewartet.

Bild 3.2: Rechts Carlo, einer der beiden Maschinen Doktoren, links ein Mann aus der Bearbeitung.

4. Zahnrad Fräsen mit Schäublin

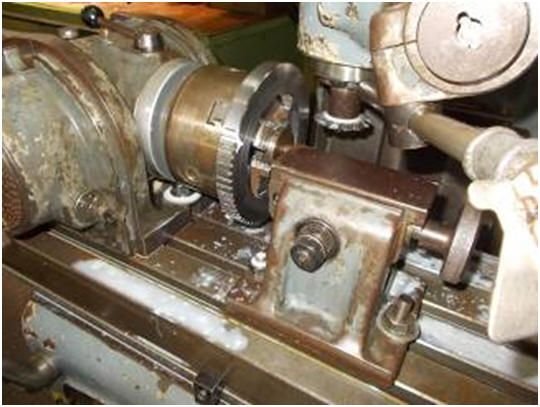

Bild 4.1: Das grosse Zahnrad wird neu hergestellt. Leider mit dem Modul 2.5 Fräser anstelle mit dem Modul 2 Fräser. Hier müssen wir die Zahnrad Schulung mit den Maschinen Leuten machen. Die wissen nicht, dass der Durchmesser dividiert durch die Zähnezahl +2 Zähne das Modul ergibt. Wir haben dann dafür spezielle Ausbildungs Blätter erstellt. Da diese Leute ohne Berufslehre waren, konnte nichts davon ausgegangen werden, dass es selbstverständlich ist, dass sie alles wissen. Es musste eine Ausbildung vom Grundwissen her ausgeführt werden. Link zum Ausbildungsprogramm

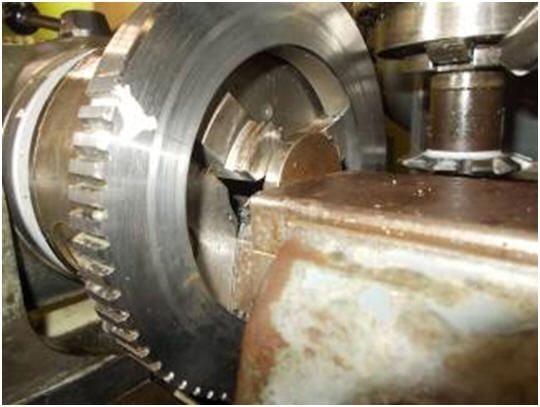

Bild 4.2: Trotzdem können in Angola Zahnräder gemacht werden.

5. Link zur Dokumentation Schäublin

• Link1
• Link2
• Link3

6. Kurze Bedienungsanleitung

7. Unterhalts Information Unterlagen

LInk

8. . Das WIAP gelbe Boxensystem

WIAP® MEMV® Gelbe Boxen System

Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.

Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems

• Schützt vor Verslust der wichtigsten Informationen einer Werkzeugmaschine
• Verdeutlicht eine gute Wartung, wo kein Umgehen möglich ist.
• Ermöglicht auch Dritten die Wartung zu prüfen
• Hilft, dass die Daten gesichert werden
• Ölwechsel Kontrollsystem
• Hilft aufzuzeigen, wer mit der Maschine arbeiten darf
• Sichert in der Box, wo Elektroschema und andere wichtige Daten abgelegt werden und aufzeigt, wo diese elektronische Daten hinterlegt sind.

9. Geschichte der Fa. Schäublin

10. Schlusswort

Die Wiap AG baut eigene Werkzeugmaschinen und hat einen Zulieferanten Stamm. Ob bei Neumaschinen oder Umbauten; es werden in der Regel überall dieselben Einbauteile verwendet. Somit ist auch die Ersatzteilgewährleistung gesichert.

Bei der Wiap AG sind es nicht nur noch die Alten, die das können. Seit Jahren hat die WIAP diese Schulung, auch für das Schaben intensiviert. Es sind immer 2 Schabmaschinen griffbereit.

Die Kosten für ein Retrofit (Umbau mit Revision) gegenüber einer Neumaschine sind ca. 40 bis 60 % einer Neumaschine, weil das Grundfleisch vorhanden ist. Nur ein Tausch der CNC, ohne Antriebe was heute auch möglich ist, mit Analogantrieben, kann nicht selten gar unter 10 bis 20 % der Maschinen Neubeschaffungswertes gemacht werden. Auch dann hat man die neuste CNC Steuerung auf der Maschine aufgebaut, so dass der Operateur nicht das Gefühl haben muss, er hat eine alte Maschine.

Vor der Revision wird empfohlen diese Inspektion in einem Tag durchführen, dadurch kann alles für die Revision ermittelt werden.

Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher
