CNC-Umbau einer Säge-, Bürst-, Leim- und Bohrmaschine mit 7 Achsen auf Siemens Sinumerik 828 (2 Kanäle). Projektbericht der WIAP AG, Dulliken.

Foto 1: Fertig montierte Maschine

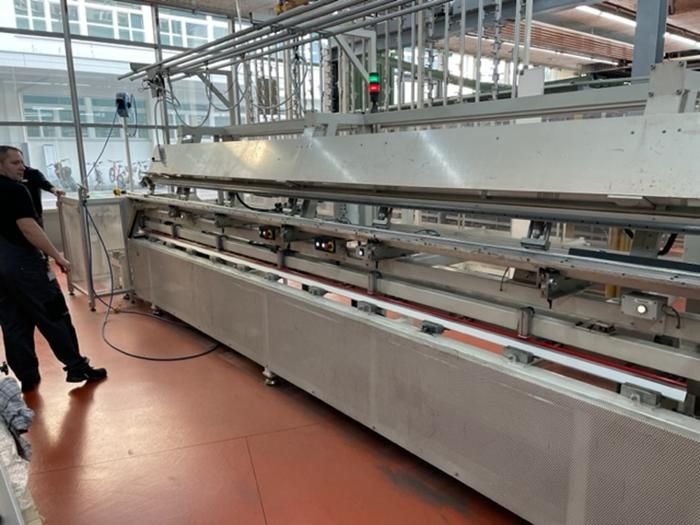

Foto 2: Maschine im Arbeitsprozess

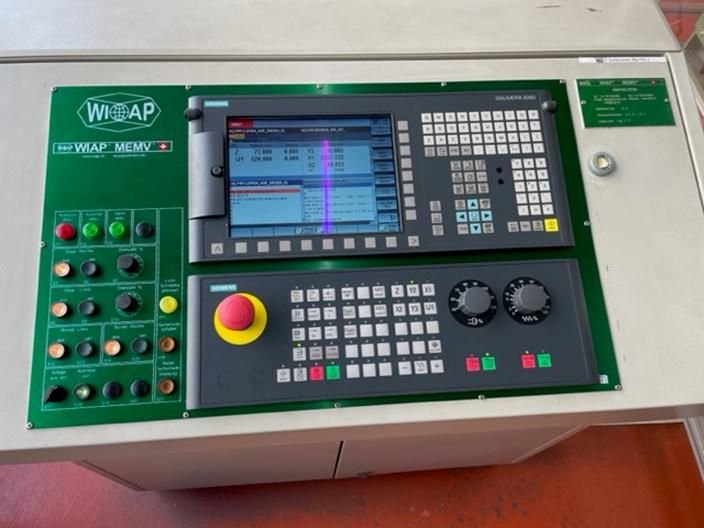

Foto 3: CNC Steuerung vor der Fertigstellung

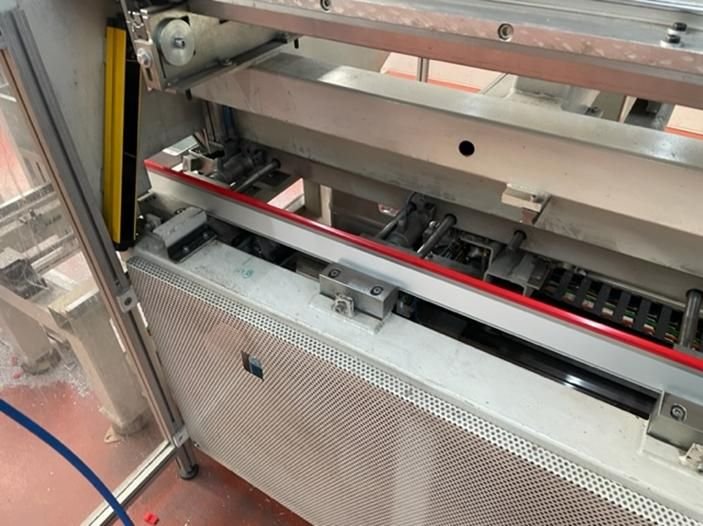

Foto 4: Maschine sägt und klebt

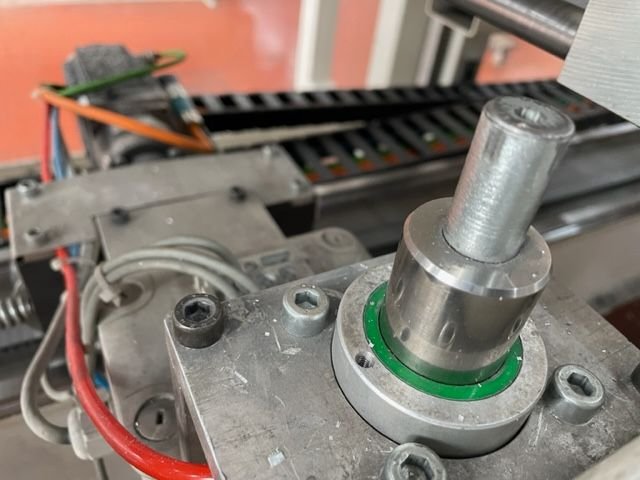

Foto 5: Schleppschlitten mit Andocke Zylinder

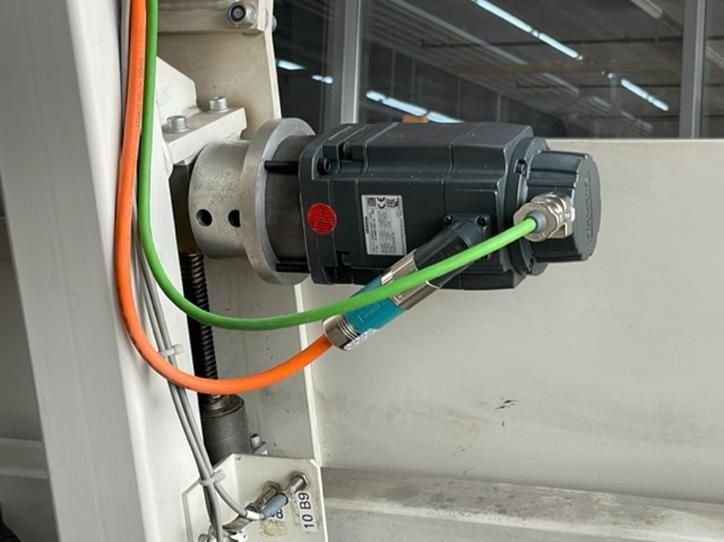

Foto 6: 7 Solche Motoren wurden zur Achsbewegung der 7 Achsen angebaut.

Umbau Ablauf

Pos. 1 Demontage des alten Materials

• Alter Schrank ausräumen
• Alte Steuerung, Schützen, die nicht mehr benötigt werden, Vorschubmotoren mit Kabel ausbauen
• Defekte Ware demontieren, was während der Umbauvorbereitung noch ermittelt wurde.
• Reinigen der Stellen wo die Motoren waren
• Kontrolle des Umkehrspieles und Axiallager Überprüfung

Pos. 2 Montage des neuen Materials

• Einbau / Anbau von:
• Frequenzumformer
• Neue CNC Steuerung
• Kabelklemmen
• Neue Vorschubmotoren 7 Stk.
• Kabel verlegen und montieren
• Inbetriebnahme der Anlage
• Säge und Bürstversuche
• Schulung des Personals
• Dokumentation fertig stellen
• PLC Programmen mit Alarme prüfen und testen
• Probe Produktion
• Übergabe der Anlage
• Diverse Schalter für Überwachung Sicherheit

Pos. 3 Sicherheit / CE Prüfung

• Vorhandene Lichtschranken Lösung mit Horn und Stoppzone erweitern

Pos. 4 CE Prüfung

• Die von der WIAP AG gelieferten Komponenten und Ausführungen werden CE- Konformität erklärt

Pos. 5 Funktionsbeschreibung:

• Die Maschine wird mit einer mehr Achsen CNC Steuerung Sinumerik 828 ausgerüstet, ähnlich wie die RBM Maschine. 2 Kanalig

Pos 5.1

• Kanal 1: Ablängen und Bohren
• Klemmbalken Achse Z
• Klemmbalken Achse Y
• Anschlagschlitten Achse X1
• Bohrschlitten Achse X2
• Bohrschlitten Achse Y3

Pos 5.2

• Kanal 2: Sägeaggregat rechts und links
• Sägeschlitten rechts Achse W1
• Sägeschlitten links Achse W2
• Säge linke Seite mit FU umschaltbar mit Schütz für Sägemotor 1 oder 2
• regulierbar machen

Mit Potentiometer für Sägen und Potentiometer für Sägen und Bürsten

• Ausgelegt für das gesteuertem Sägen mit unterschiedlichen Positionen
• mit genau Anfahren auf eine Position mit einem Einfahr Vorschub und
• einem schneller Vorschub, wenn eingetaucht ist.
• Anfahrweg wir automatisch berechnet. Eintauch Vorschub wir automatisch
• berechnet und Verfahrweg im Eilgang auf Parkposition wird auch
• automatisch berechnet
• Und muss nur bei der Erstinbetriebnahme eingegeben werden. Es kann je
• nach Profilart und Material mit unterschiedlichem Vorschub und
• Sägeblatt Geschwindigkeit gesägt und gebürstet werden.
• Wichtige Hinweis: Ideal beide Sägen hintereinander, dass die
• Programmierung einfacher und prozessicherer ist.

Pos. 6 Programm Beschreibung:

• Die CNC Steuerung hat alle Programme fix gespeichert.
• Der Programmaufbau ist parametrisiert, so dass die Operateure praktisch keine CNC Programme machen müssen. Alle wichtigen Referenzdaten können als Parameter eingegeben werden, dass der Operateur nicht ins CNC Programm eingreifen muss.
• Es kann praktisch in jeder Position Notstopp gedrückt werden und wieder gestartet werden, ohne dass die Maschine die letzte Position verliert.
• Die Programme werden im Hause Wiap schon programmiert und getestet, dass bei der Inbetriebnahme wenig Zeit für diese Tests benötigt wird.
• Es gibt unterschiedliche Programm Abläufe mit und ohne Bürsten

Pos. 7 Komponenten Beschreibung

• Sinumerik CNC Steuerung 10,4 TFT Farbdisplay, vollwertige QWERTY Tastatur,
• Kurzhubtasten, mit 16 Softkey schnell zu allen Bedienmasken
• Einfache Datenübertragung durch IP65 geschützte Frontschnittstelle

• USB 2.0,RJ45,Etnernet , CF_Card
• Näherungs Abstand Sensor für Displaysteuerung

• Panel aus Magnesiumdruckguss
• Bedienung mit Arbeitshandschuhen möglich
• NV-RAM Speichertechnologie ohne Pufferbatterie
• Lüfter und Festplattenloser Einbau

– Fernbedien Gerät mit Start, Stop und Notstopp – HMI anstelle Poti für Drehzahlen und Werkz. Amp. Anzeige. Bruch Kontrolle

Pos. 8 Zusatz Arbeiten

• Anschlag mit Zapfen verbessern ist ungenau
• Anbau einer Externen Steckdose am E Schrank 220 Volt
• Abdichten des E Schrankes von Spänen
• Lüfter aus dem e Schrank entfernen
• Speise Luft Abschaltung wenn stromlos

Pos. 9 Allgemeines

Liefertermin: Nach Absprache jedoch mind. 4 Monate Vorlauf nötig

• Für die Material Beschaffung und den Testlauf nach
• der Anlagen Aufnahme

Inbetriebnahme und Schulung: KW ….
