Service Inspektion Reparatur Information Niles Drehbank Reparatur

TITELBILD 1: An der Niles Drehmaschine hat es jetzt 3 Mal einen Stift abgerissen. Einmal den Axialllagerbock abgedrückt und zerrissen.

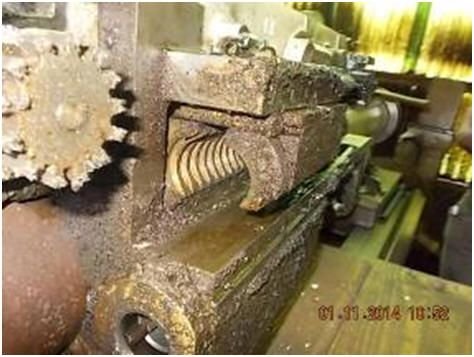

Bild 2: Wenn dreimal ein Fehler auftritt, muss gehandelt werden.

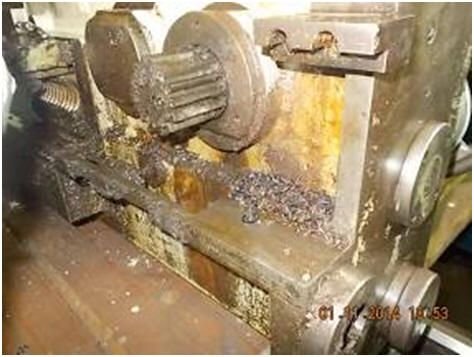

Bild 3: Um den Fehler zu erkennen, muss alles zerlegt werden. Demontage des Schlittens mit dem Vorschub Getriebe.

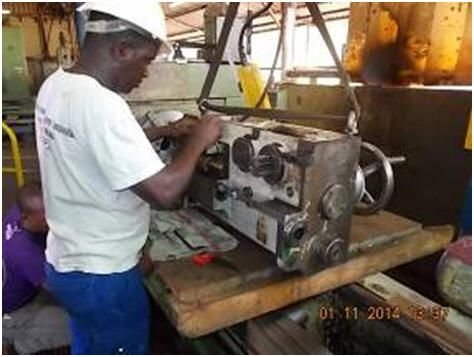

Bild 4: Das Vorschubgetriebe vom Kreuzschlitten wurde zerlegt, die Klemmstelle ausfindig gemacht. Ein Teil der Mutter, die über die Trapezspindel ist. Nicht aus dem Gewinde heraus gegangen, d.h. öffnet zu wenig und desswegen die Verstiftung weggerissen.

Bild 4: Als der Schlitten weg war, haben wir gesehen, dass die Laufflächen der Führungen so stark abgenützt waren, dass keine Schmiertaschen mehr vorhanden waren. Wir schabten die Schlittenlaufflächen noch nach. Da ungeschabte Laufflächen stark zu Stik Slip (Ruckbewegungen) neigen, was auch die Schwergängigkeit für den Operateur beeinflusst.

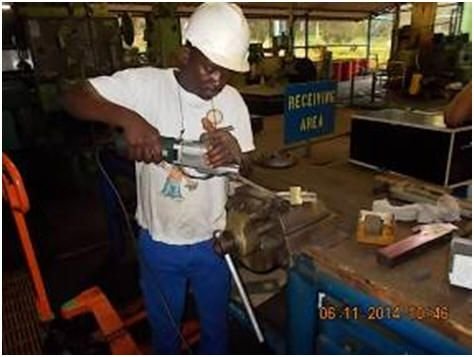

Bild 5: Diese Arbeit ist sehr heikel. Die Unterhaltsleutemussten zuerst einen Test an einem Teststück zum Schaben machen, mit der elektrischen Biax Schabmaschine. Alberto beim Schaben, er hat schon mehrmals schaben können bei anderen Arbeiten.

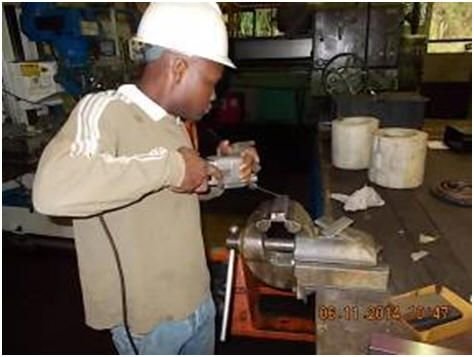

Bild 6: Antonio beim Schaben. Wichtig, dass es diese Jungen können bei den vielen Maschinen, welche sie betreuen müssen und immer die Qualitätskontroll Leute der Ölindustrien kommen, um den Unterhalt zu inspizieren. Vor allem die Amerikaner sind sehr streng.

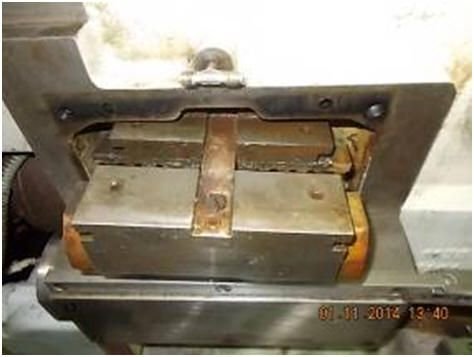

Bild 7: Diese geteilte Mutter klemmte und ging nicht in die Selbstzentrierung. Sie blieb gelegentlich in der Trapezspindel hängen und blockierte. Der Schlitten konnte noch gestoppt werden, es fuhr einfach weiter bis zum mechanischen Anschlag, was zu Beschädigungen führte.

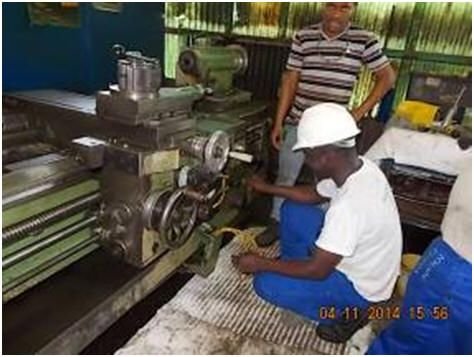

Bild 8: Nun ist diese Maschine wieder repariert. Die Operateure konnten wieder mit einer einwandfreien Maschine arbeiten. Immer bei solchen Arbeiten werden gleiche Unterhalsarbeiten durchgeführt, vor allem Ölwechsel. Filter Reinigungen und alle Funktionskontrollen. Das WIAP gelbe Boxensystem WIAP® MEMV® Gelbe Boxen System Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird. Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems Schlusswort Die Niles Drehmaschinen sind hervorragende Werkzeug Maschinen. Man konnte mit dieser Maschine sehr viele Späne abdrehen, ohne dass sie stillstand. Robust und gut gebaut, Kompliment an Niles. Wichtiger Hinweise. Seien Sie bitte immer besorgen, so viel wie mögliche an Unterlage einer Maschine in Ihrem Betrieb zu haben. Besser dann beschaffen, wenn diese noch läuft. Es gibt Maschinen Hersteller mit guten Unterlagen und solche, die sehr schlecht sind. Wir haben so viel, wie ging gescannt und im System abgelegt. Schulung von Wiap in einem 1200 Mann Betrieb Theorie Praxis Link auf die Webseite: Link zu den Umbau Projekten Arbeit durchgeführt 2015
