Umbau, Retrofit +GF+ NC Drehmaschinen
NDM7, NDM25, NDM17 und NDM 22
Die WIAP hat einige +GF+ Georg Fischer NC Drehmaschinen umgebaut. Vor allem die Modelle NDM7 /50 und NDM7 /100, NDM 17 und NDM 22, auch NDM 25, NDM40 sowie DM16. Die Kopier Drehmaschine KDM 11, dann KDM 9 und 14 wurde die erste NC Drehmaschine NDM14.
Durch den Sachverhalt, dass die WIAP AG stark mit +GF+ verbunden war, haben sich viele Umbauten mit +GF+ ergeben.

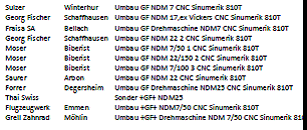

So z.B. wurden einige Maschinen von WIAP umgebaut
Die Drehmaschine +GF+, vor allem die Modelle NDM7/ 50 und NDM7 /100, hatten ein Betonbett mit Rundführungen. Die NDM 17 und NDM 22 waren Maschinen, welche mit dem +GF+ Grauguss hergestellt wurden. Folgende Modelle, wie die NDM 25, NDM490 sowie DM16 waren neue Zementlösungen. Die vorherigen KDM 11 (Kopierdrehmaschinen) und KDM18 waren weit verbreitete Werkzeugmaschinen, welche vor allem in der Automobilindustrie eingesetzt wurden.
Fast alle Autohersteller, u.a. Mercedes, General Motors, Holden ect. hatten diese Maschinen. Auch die NDM 14, welche die erste umgebaute Kopierdrehmaschine war, eine Ableitung der KDM9, waren die ersten CNC Maschinen der +GF+ mit Spezial Steuerungen. Diese konnten sogar den schräg gestellten Kopierschlitten NC gesteuert regeln. Auch eine Zentriermaschine war im Lieferprogramm vorhanden; die +GF+ ZM.
Zu Beginn der NC Zeit kamen viele Steuerungshersteller auf den Markt. Nicht selten kostete eine CNC Steuerung allein CHF 100‘000.–. Es waren von General Electric, GE 100S, GE 7542, GE 550, GE 105, GE105HL, usw., bevor GE mit der Fanuc fusionierte. Dies, nachdem Fanuc nicht mit Siemens aufgrund der Wettbewerbskommission fusionieren durfte.
Die norwegische Firma Kongsberg baute eine gute, edle CNC Steuerung, dann Asea Nucon 400 usw.
Siemens mit ihrer Sinumerik 520K, dann der 5T und der 5S; danach die Sprint bis zur Sinumerik System 8, ging es nach vorne bei Siemens.

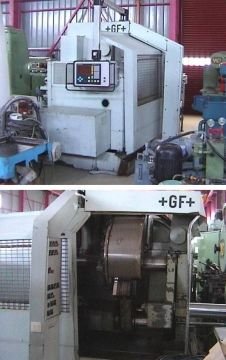

Bild 1: +GF+ NDM 7/50 und NDM 7/100. 7 solche Maschinen hat die WIAP AG umgebaut. Eine davon ging zu Vinappro nach Vietnam.
Bild 2: +GF+ NDM 17 und NDM 22 mit Gussbett. 4 Maschinen hat die WIAP AG umgebaut.
Bild 3: +GF+ NDM 25; 2 Maschinen hat die WIAP AG umgebaut.

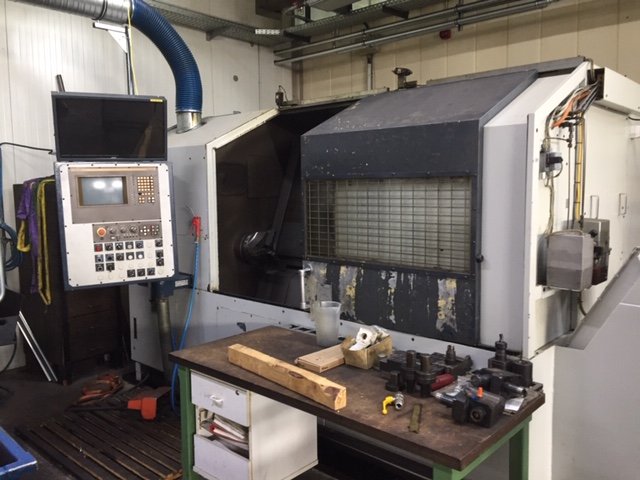

Bild 4: Foto von +GF+ NDL mit Sinumerik System 3.
Bild 5:
Bild 6:

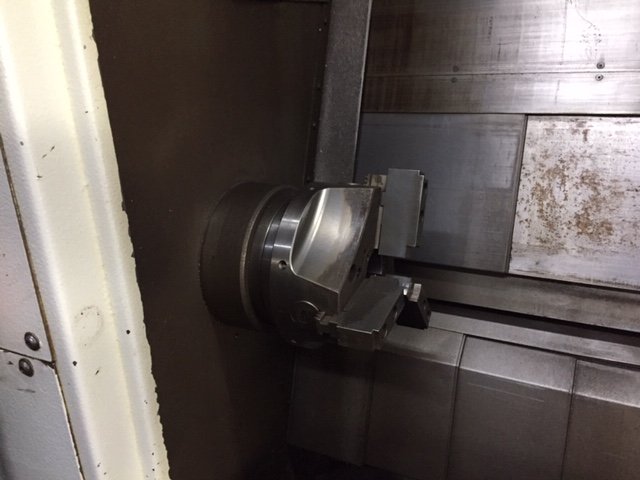

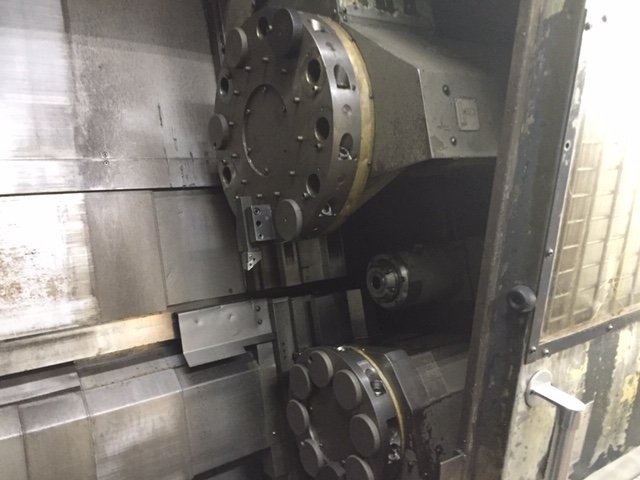

Bild 7: Robustes Werkzeugwechselsystem

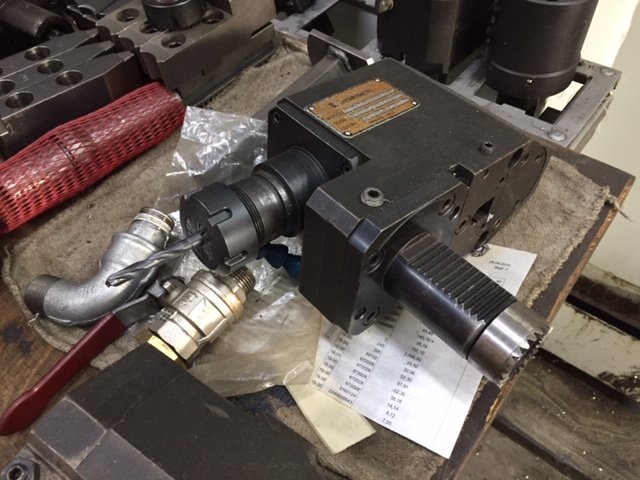

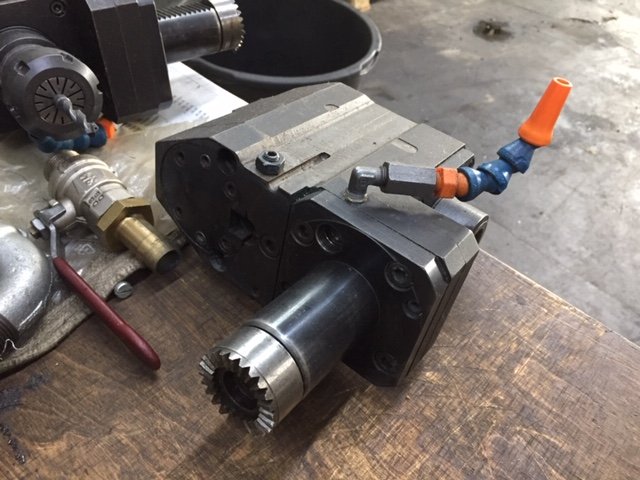

Bild 8: Angetriebenes Werkzeug zu +GF+ Revolver
Bild 9:
Bild 10:
Die Wiap AG baut eigene Werkzeugmaschinen und hat einen Zulieferantenstamm. Ob bei Neumaschinen oder Umbauten; es werden in der Regel überall dieselben Einbauteile verwendet. Somit ist auch die Ersatzteilgewährleistung gesichert.
Bei der Wiap AG sind es nicht nur noch die Alten, die das können. Seit Jahren hat die WIAP diese Schulung, auch für das Schaben intensiviert. Es sind immer 2 Schabmaschinen griffbereit.
Die Kosten für ein Retrofit (Umbau mit Revision) gegenüber einer Neumaschine sind ca. 40 bis 60 % einer Neumaschine, weil das Grundfleisch vorhanden ist. Nur ein Tausch der CNC, ohne Antriebe, was heute auch möglich ist, mit Analogantrieben, kann nicht selten gar unter 10 bis 20 % der Maschinen Neubeschaffungswertes gemacht werden. Auch dann hat man die neuste CNC Steuerung auf der Maschine aufgebaut, so dass der Operateur nicht das Gefühl haben muss, er hat eine alte Maschine. Dank dem WIAP Alarm System Konzept werden Fehlbedienungen und Nichtwissen, wie was tun, unterstützt mit Meldungen. Damit ergibt sich ein sehr einfaches Bedienen für alle Mitarbeiter, die an einer von der WIAP umgerüsteten Maschine arbeiten. Dadurch hat man auch Freude, mit der Maschine zu arbeiten.
Hersteller und Vertrieb, Konstruktion elektrisch und mechanisch, alles aus einer Hand
