CNC gesteuerte 4 Achsen Simultan Hobelmaschine. 4 Werkzeuge gleichzeitig im Eingriff. Maschine wurde um 465 mm in der Höhe reduziert, weil die Hallenhöhe des Neukunden nicht hoch genug war. 2 Achsen mit Links Rechst Spindeln, dass nur mit einer Achse 4 Werkzeugen gleichzeitig bewegbar waren. Der ganze Umbau und die Konstruktion von A bis Z von WIAP. Im ersten Schritt wurde die Multitrone CNC Steuerung angebaut und im Jahre 2016 eine neue Sinumerik 808 während den Betriebsferien incl. den Vorschubmotoren. Ab dem Zeitpunkt muss kein Referenzpunkt mehr angefahren werden.

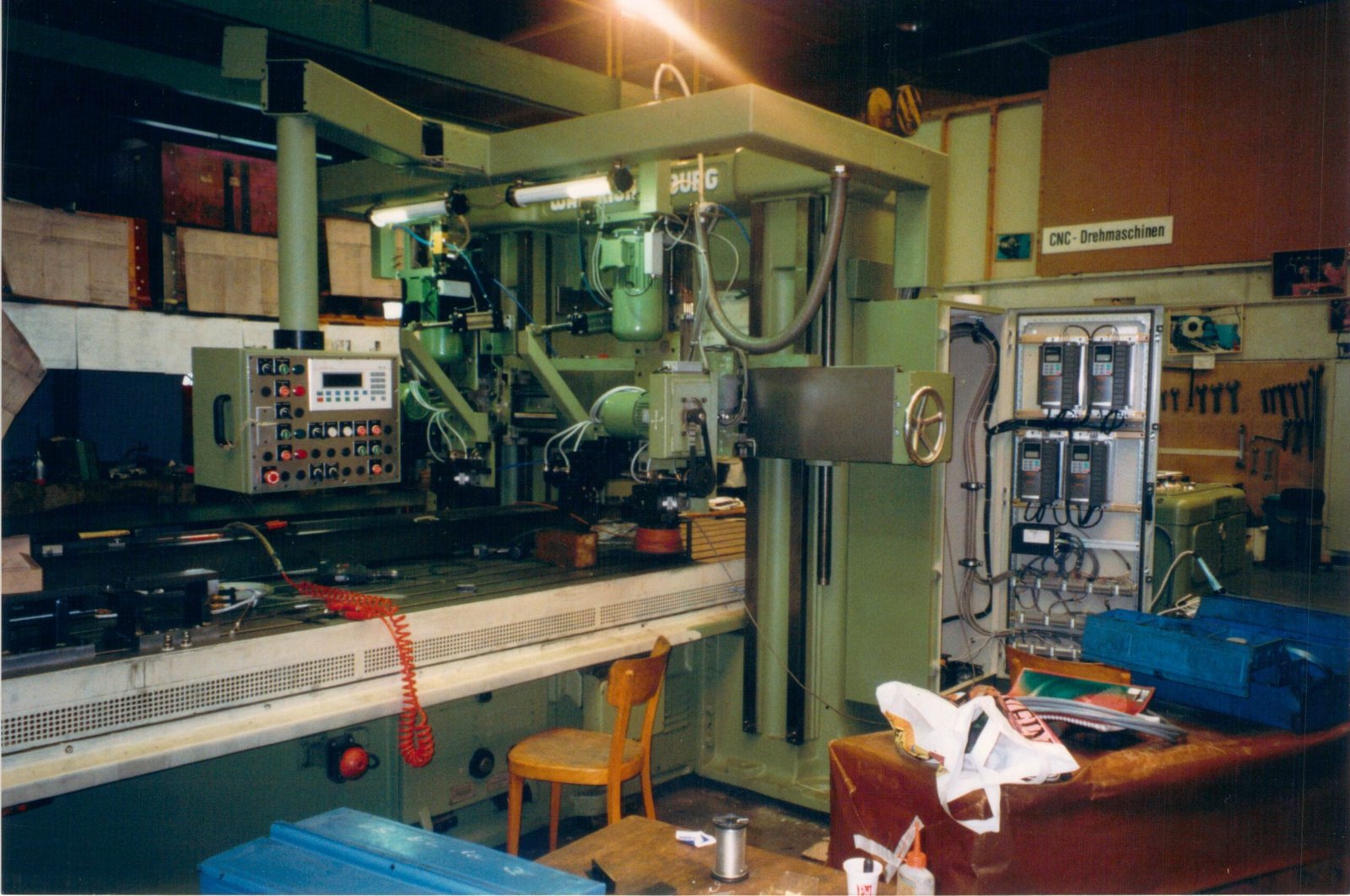

Bild 1: Bild 1: Die Hobelmaschine mit den verkürzten Seitensäulen. Zuerst haben wir 4 40 H7 Stiftlöcher auf einem Bohrwerk in 0.01 mm Genauigkeit bohren lassen.

Bild 3: 4 CNC Achsen, wovon 2 Achsen eine Links / Rechts-Lauf Lösung eine Doppelfunktion ausführt, d.h. 4 Werkzeuge gleichzeitig pro Schlitten und es sind 2 Schlitten, d.h. 8 Werkzeuge spannen gleichzeitig ab.

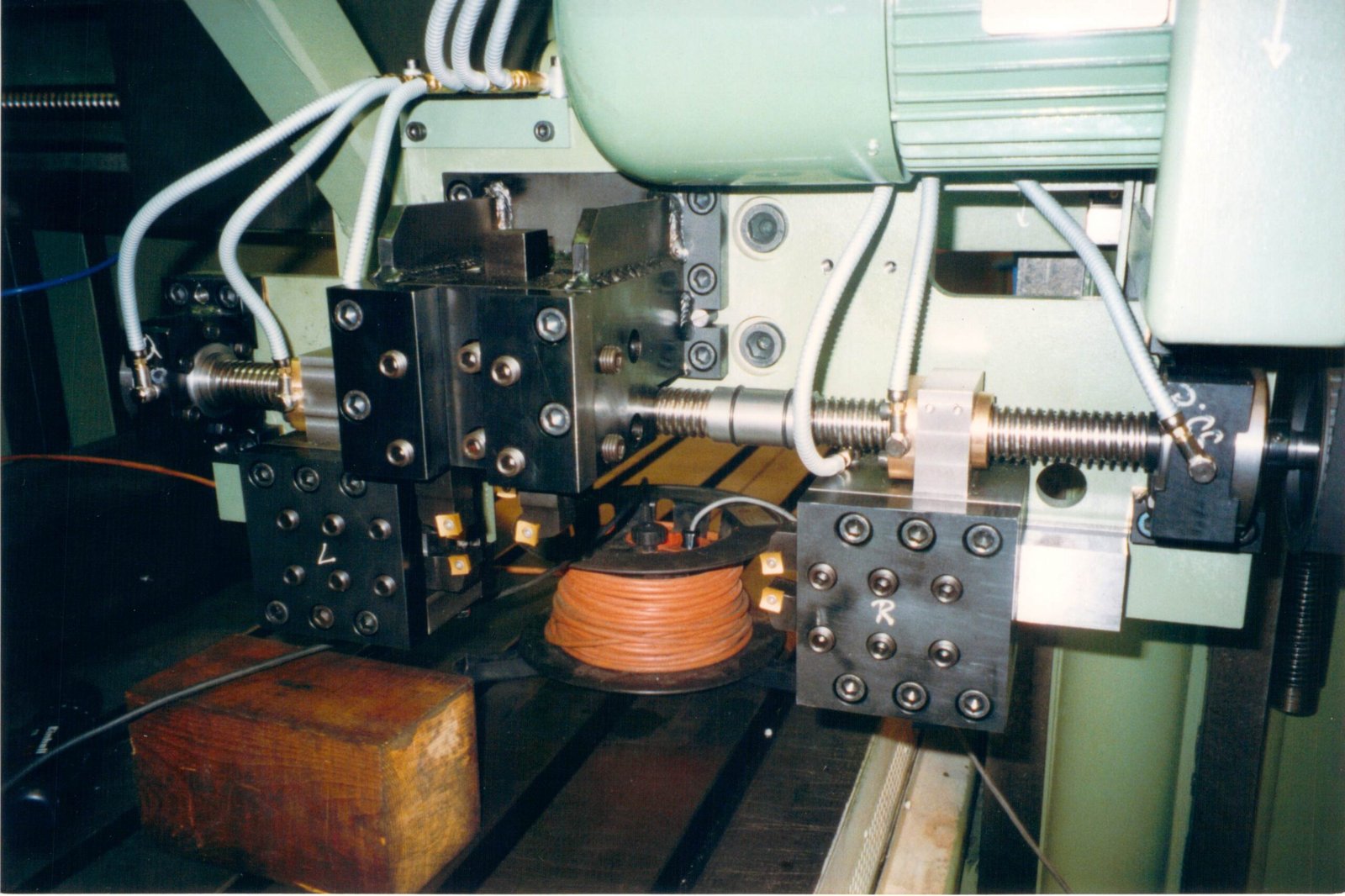

Bild 2: Dieses neue Schlittensystem wurde von der WIAP AG so konstruiert, dass gleichzeitig mehrere Stähle im Eingriff sein können.

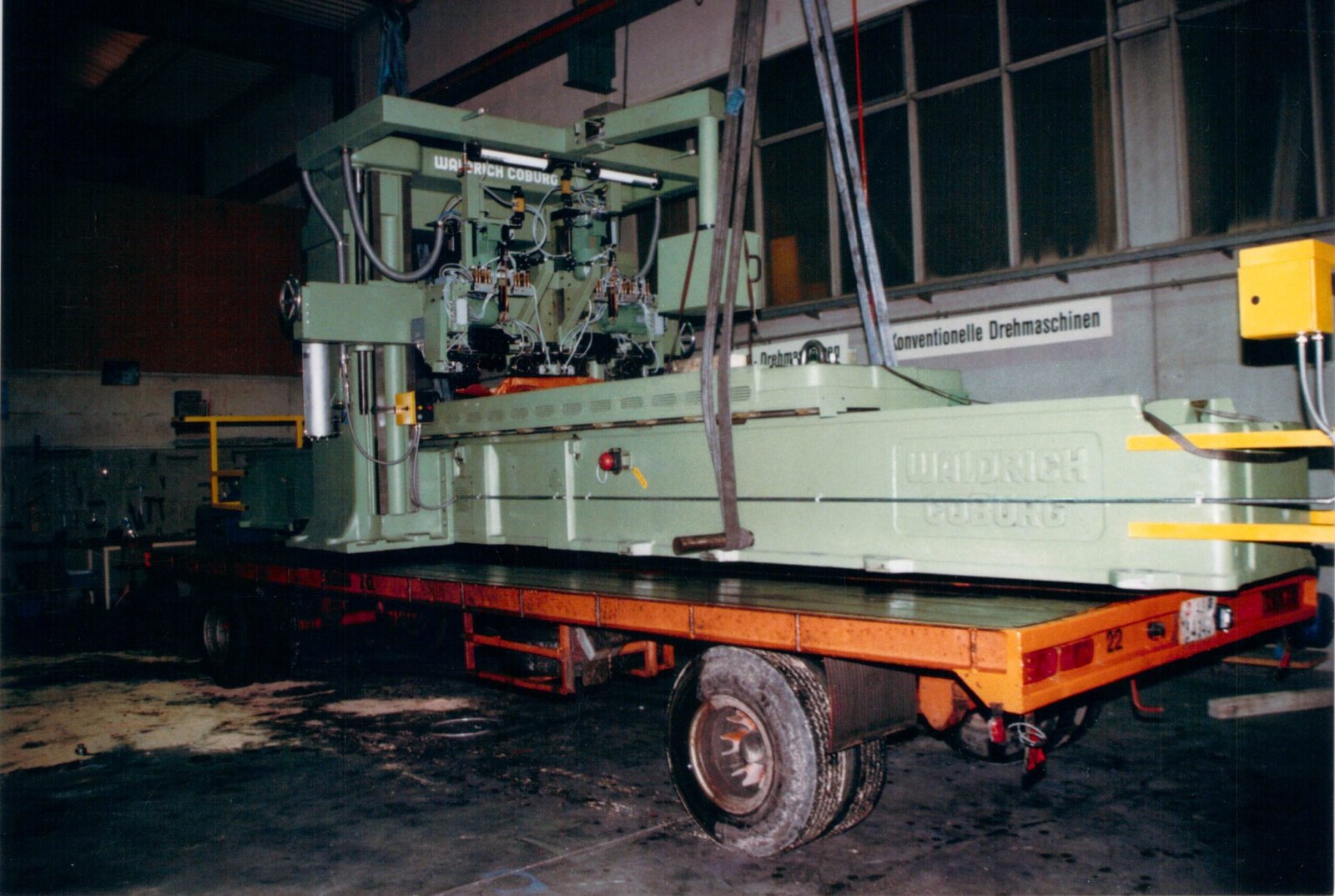

Bild 4: Endlich ist die Waldrich Hobelmaschine auf dem Anhänger.
