Bild 1: Ansicht der Richtmaschine während der Inbetriebnahme
Die Maschine richtet hydraulisch oben und unten mit je 3 Richtzylinder über Servoventile die Gestelle. Dann hat sie noch ein Vertikal Richtsystem eingebunden, das die dünnen Querstreben richten muss.

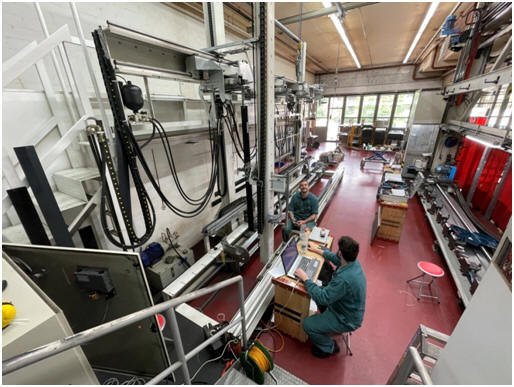

Bild 3.1 Inbetriebnahme des neuen Steuerungssystems

Bild 3.2 Die Maschine ist hoch, die Werkstücke werden stehend bearbeitet

Bild 3.3 Die Werkstücke werde unten gerichtet und hier ist die Sicht von oben

Bild 3.4 Der Richtplatz oben mit einem Joystick und einem Steuerpanel
Eine automatische Schmierung verhindert, dass die Operateure regelmässig Schmieren müssen. Bis der Öltank leer ist, geht alles von selbst, dann wenn kein Öl mehr ist, gibt es Alarm.

Bild 3.5 Jim Widmer links und Sven Widmer rechts, nach dem Umbau

Bild 4.1 Schmierpumpe mit Ölniveau Kontrolle und Alarm, wenn kein Öl vorhanden ist

Bild 4.2 Die fettgeschmierte Spindel wird künftig mit Öl geschmiert

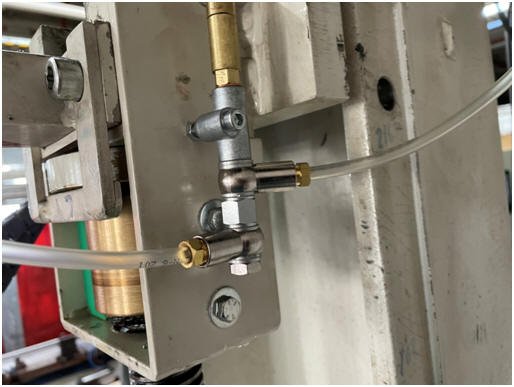

Bild 4.3 Pro Spindelmutter ist eine Dosiereinheit angebracht, welche beim Erreichen von 15 Bar ein Tropfen Öl an die Spindel durchlässt

Bild 4.4 Die Verteilung von der Spindelmutter 1 zur Spindelmutter 2. Eine Dosiereinheit mit 0,16 Ölmenge

Bild 4.5 Für Trapezspindel ist eine Fettschmierung manchmal etwas schwergängiger. Vor allem, wenn Staub belastete Luft vorhanden ist. Es dauerte einige Zeit, bis das Fett, das auch hart wurde, mit dem Schmutz vermischt aus der Mutter rausgereinigt wurde. Anfangs war die Spindel heiss. Nach dem ein wenig Auf- und Abfahren, sowie Reinigen und Nachschmieren war es dann ok.
Die alte Nockensteuerung war nicht mehr ausbaubar. Mit dem neuen System können viele weitere Positionen angefahren werden. Das zweiteilige Zahnrad auf der Trapezspindel mit einem Klemmsystem ermöglichte eine Montage ohne Demontage der Spindel. Der absolute Geber verliert die Position nie. Benötigt auch kein Referenzpunkt anfahren.

Bild 5.1 Absolut Geber Anbau mit dem zweiteiligen Zahnrad, das ohne Spindeldemontage angebaut werden kann. Ein zweiter Referenzring war nötig, dass das Zahnrad auch nach der Trennung im Hundertstel mm auf der richtigen Lage ist. So stimmt auch der Rundlauf.

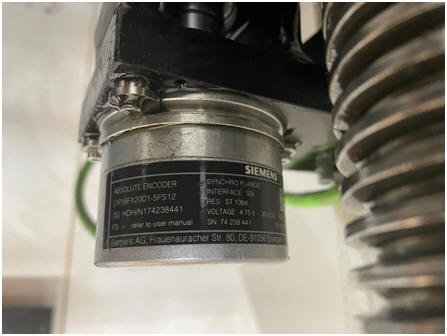

Bild 5.2 Der absolute Encoder behält die Position und so muss der Operateur nicht mehr an der Anlage für die diversen Werkstücke umstellen.
Nachfolgend noch etwas Informationen, wo wir zeigen, dass eine gute AVOR den Umbaue erleichtert. Aufwendiges wird mit dem Komfort CAD Programm gemacht, einfaches mit einem Sketch Programm, das auf jeder WIAP Anlage installiert ist.

Skizze 5.3 Geberanbau

Skizze 5.4 Für die CNC Fräse war gut die Koordinaten zum Programmieren festzulegen

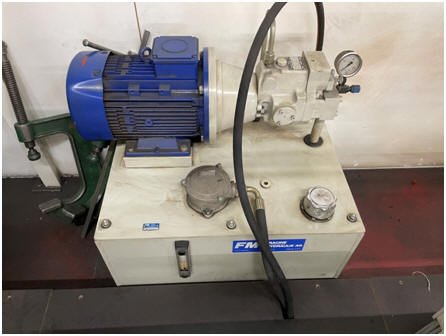

Bild 6.1 Hydraulik Aggregat wird warm, nach einiger Zeit ein Ölkühler könnte hilfreich sein

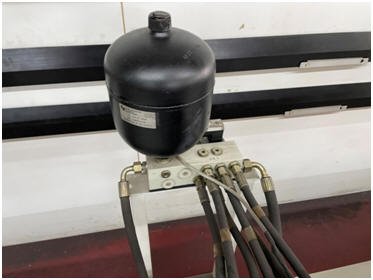

Bild 6.2 Alle Servoventile haben einen Druckspeicher, dass die Verfahrgeschwindigkeit nicht ungleich ist.

Bild 6.3 3 untere Solche Richtzylinder sind für die Geradheit der Werkstücke zuständig

Bild 6.4 3 obere solche Richtzylinder sind für die Geradheit der Werkstücke zuständig

Bild 6.5 Das ist die Ansteuerung für die Vertikal Richtvorrichtung

Bild 6.6 Da die Querstrebe dünner sind, muss diese sehr fein reguliert werden können.

Bild 7.1 Den alten Elektroschrank haben wir entfernt. Es war einfacher, den neuen im Hause WIAP vorzubereiten.

Bild 7.2. Einbau der neuen SPS und des ganzen elektrischen Teils. Die SPS Steuerung hat 10 Analoge Ein- und Ausgänge

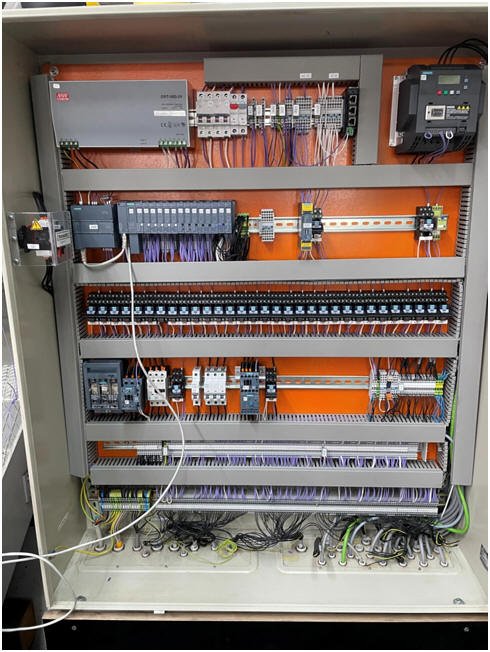

Bild 7.3 Fertiger Elektroschrank

Bild 7.4 Obwohl die Bestellung einige Wochen Vorlauf hatte, hat Siemens durch die Lieferengpässe ev. jetzt in der Corona Krise ein paar Komponenten erst Lieferverfügbarkeiten, Wochen nachdem wir hätten liefern müssen. Dank der Flexiblitiät eines Siemens Mitarbeiters konnte die Lieferung mit vorhandener Ware zusammengestellt werden, dass kein Lieferverzug nötig war.

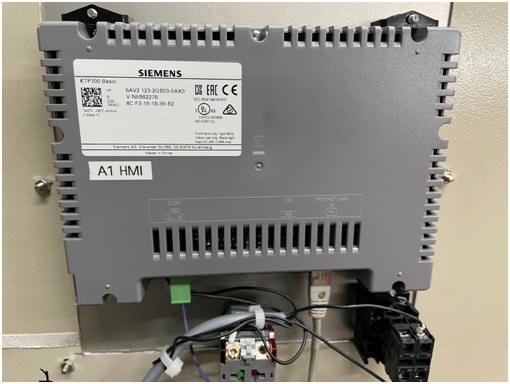

Bild 7.5 Ansicht des Bediengerätes HMI von Innen

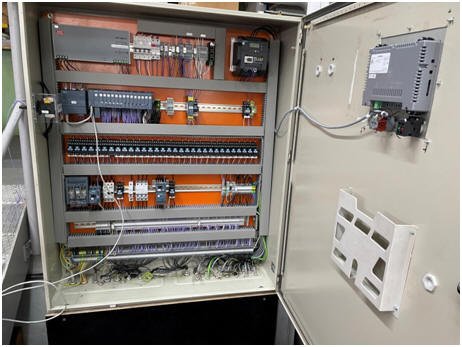

Bild 7.6 Ansicht des ganzen Elektroschrankes nach dem Umbau

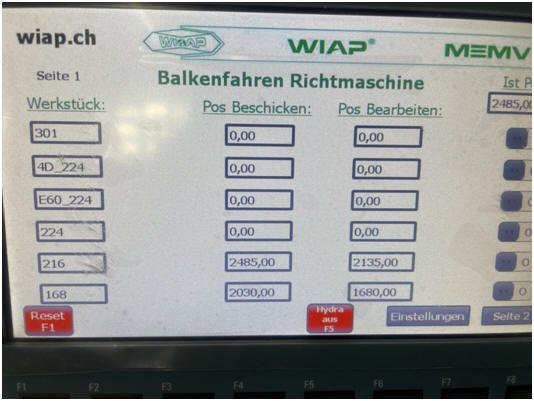

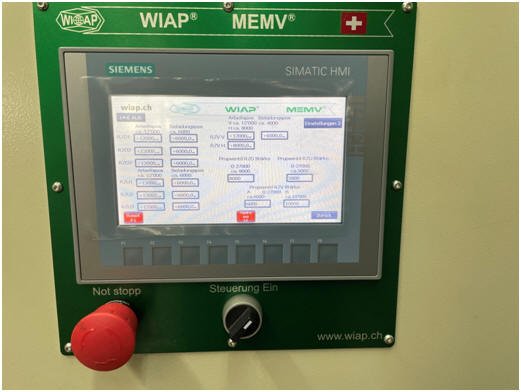

Bild 7.7 Das neue HMI ermöglicht für den Operateur beliebige Bauteil Arten anzutippen. Es gibt 2 Seiten für die Eingabe von diversen Bauteil Typen.

Bild 7.8 Auf einer Einricht Unterseite können die Geschwindigkeit diverser Regulierungen noch individuell eingestellt werden. Richtzylinder oben, Richtzylinder unten und Richtzylinder vertikal. Auch die Berechnungsformel des Proportional Ventils kann verstellt werden. Diese Seite ist nur bei der Inbetriebnahme hilfreich, sonst kann sie unverändert bleiben.

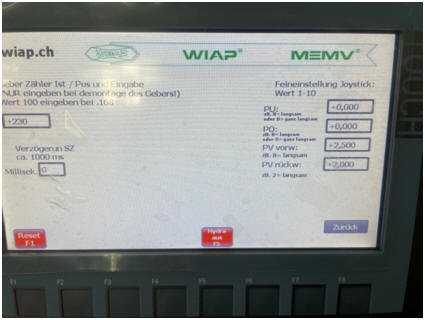

Bild 7.9 Noch eine weitere Unterseite für Einstellungen

Skizze 7.10 Am neuen HMI kann auch angezeigt werden, welcher Notstopp von allen 4 gedrückt ist. Das ging beim alten System nicht

Bild 7.11 Die PLC Programmierung für die Detail

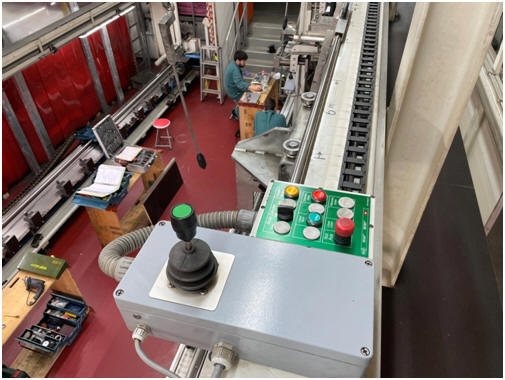

Bild 7.12 Ansicht der Maschine für den Operateur, wenn er die Werkstücke oben richtet

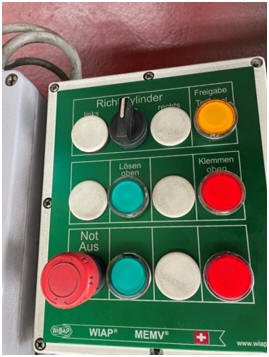

Bild 7.13 Das Bedienpanel für den Operateur

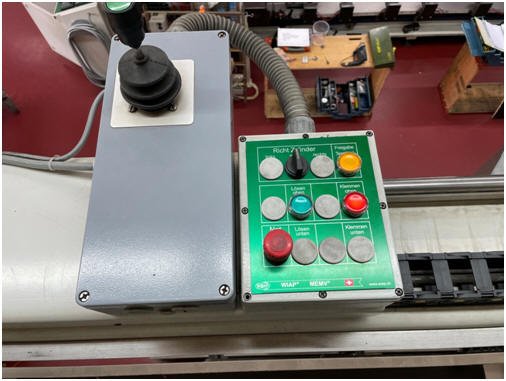

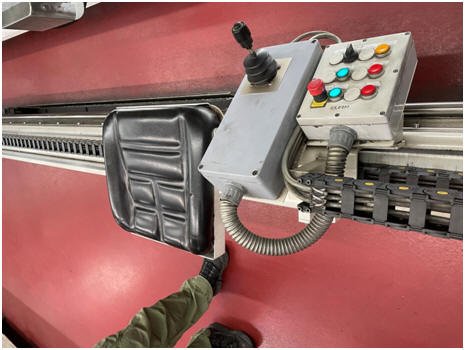

Bild 7.14 Bedienpanel noch mit dem Joystick, davon sind 3 St. vorhanden

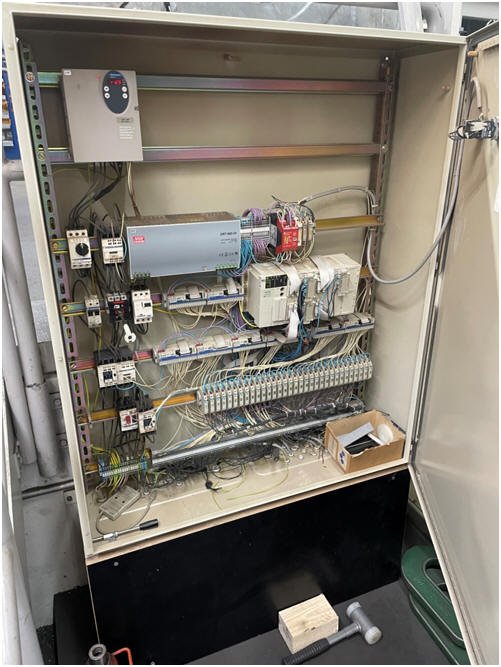

Bild 8.1 Alter Steuerschrank vor dem Umbau

Bild 8.2 Neuer Steuerschrank nach dem Umbau

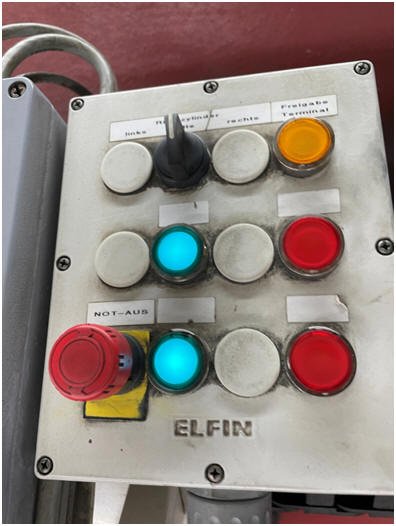

Bild 8.3 Altes Panel vor dem Umbau

Bild 8.4 Altes unteres Panel vor dem Umbau

Bild 8.5 Vorher

Bild 8.6 Nachher

Bild 8.7 Vorher

Bild 8.8 Nachher
Technisch herausfordernder Umbau mit spannenden Einblicken in Hydraulik und Systemintegration
Dieser Umbau stellte eine besondere Herausforderung dar – vor allem im Bereich der Hydraulik, die mit mehreren Proportionalventilen ausgestattet ist. Die Inbetriebnahme brachte einige spannende und lehrreiche Momente mit sich. Auch die Zusammenarbeit mit verschiedenen Lieferanten zeigte deutlich, wie wichtig Verlässlichkeit und technische Kompetenz sind – gerade nach einem solchen Umbau lassen sich Lieferanten deutlich besser beurteilen. Gleichzeitig eröffnen sich durch solche Projekte neue Kontakte und Partnerschaften mit potenziellen künftigen Lieferanten.
Frühere Erfahrungen mit hydraulischen Kopierdrehmaschinen und variablen hydraulischen Systemen mit Servoventilen waren bei der Analyse und Umsetzung hilfreich und trugen dazu bei, das System schneller zu verstehen und gezielt zu optimieren.
Für WIAP war dieses Projekt besonders spannend, da es den üblichen Rahmen – etwa Hydrauliklösungen für Kraftspannfutter oder Reitstockpinolen bei Drehmaschinen – deutlich erweitert hat. Der Umbau eröffnete neue Perspektiven im Bereich der Hydrauliksteuerung und -integration.
Da es sich bei dieser Maschine um eine Eigenkonstruktion des Kunden handelt, die zahlreiche durchdachte und clevere Lösungen enthält, werden wir aus Gründen des geistigen Eigentums auf eine detaillierte Beschreibung des Bearbeitungsablaufs verzichten.
WIAP hat im Rahmen des Projekts zusätzliche Erweiterungen eingebracht, die dem Kunden die Bedienung deutlich erleichtern – so lässt sich die Maschine heute wesentlich effizienter und intuitiver nutzen als vor dem Umbau.
Besonderes Lob an die Projektverantwortlichen
Ein herzliches Kompliment geht an die beiden Projektverantwortlichen Sven Widmer und Jim Widmer. Sie haben bei diesem Umbau erneut eindrucksvoll gezeigt, mit welchem Engagement und welcher Fachkompetenz sie sich mit einem Projekt identifizieren.
Für die erfolgreiche Umsetzung mussten sämtliche Wissensbereiche mobilisiert werden – von der Planung bis zur Inbetriebnahme. Der komplette Aufbau wurde zunächst im Hause WIAP vorbereitet und anschließend vor Ort beim Kunden montiert. Bereits nach zwei Tagen konnte die Anlage erfolgreich in Betrieb genommen werden.
Natürlich gab es einige technische „Knacknüsse“ zu lösen – doch alles funktionierte auf Anhieb. Eine großartige Leistung, die höchste Anerkennung verdient. Kompliment – Hut ab!
