1: Schwerwalzen

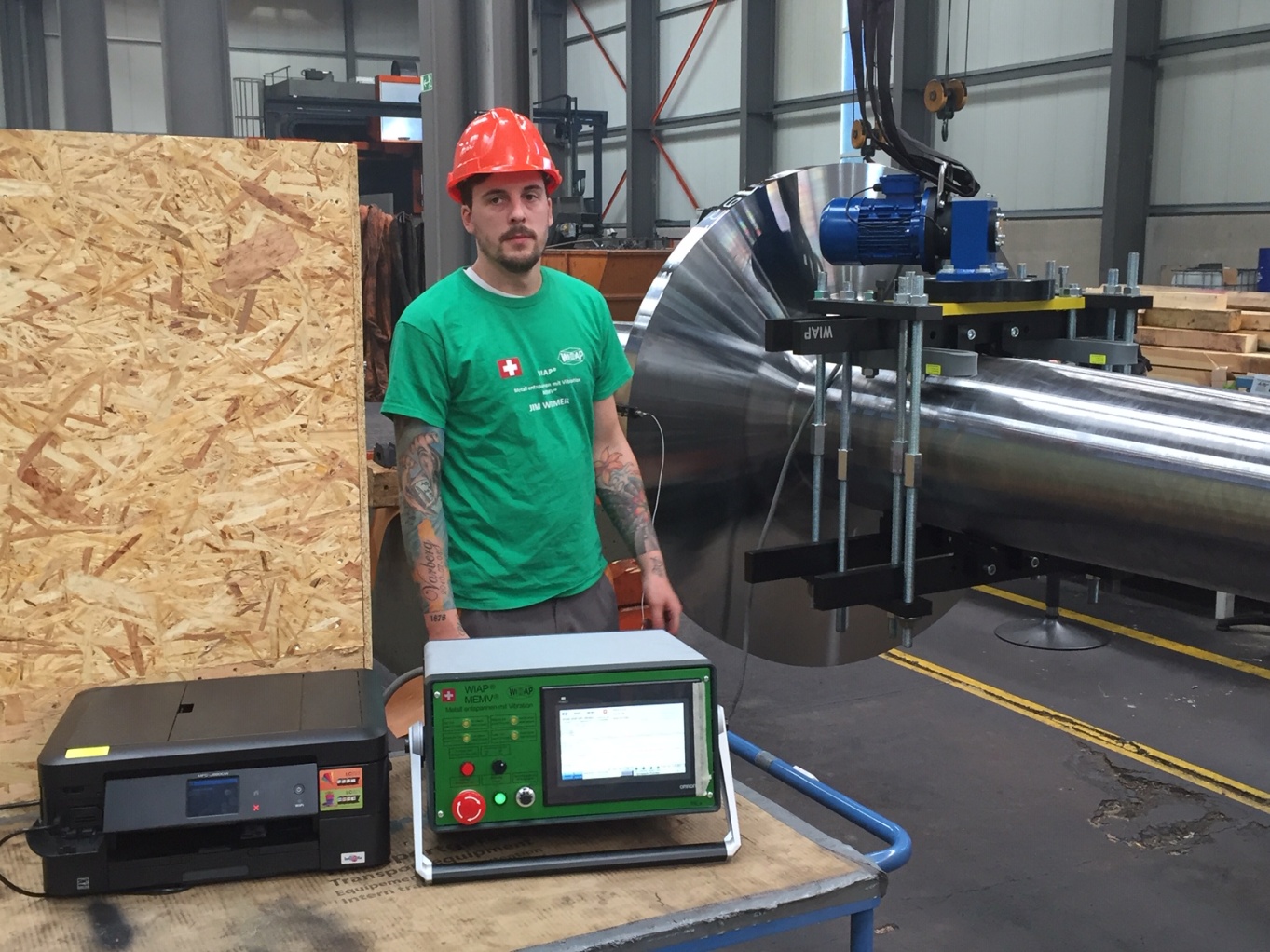

Bild 1.1: Jim-Peter Widmer in Deutschland beim Endkunden. Schwerwalzen wurden bis anhin vorgedreht, dann geglüht und fertig bearbeitet. Neu vorgedreht und MEMV entspannt; dasselbe Resultat.

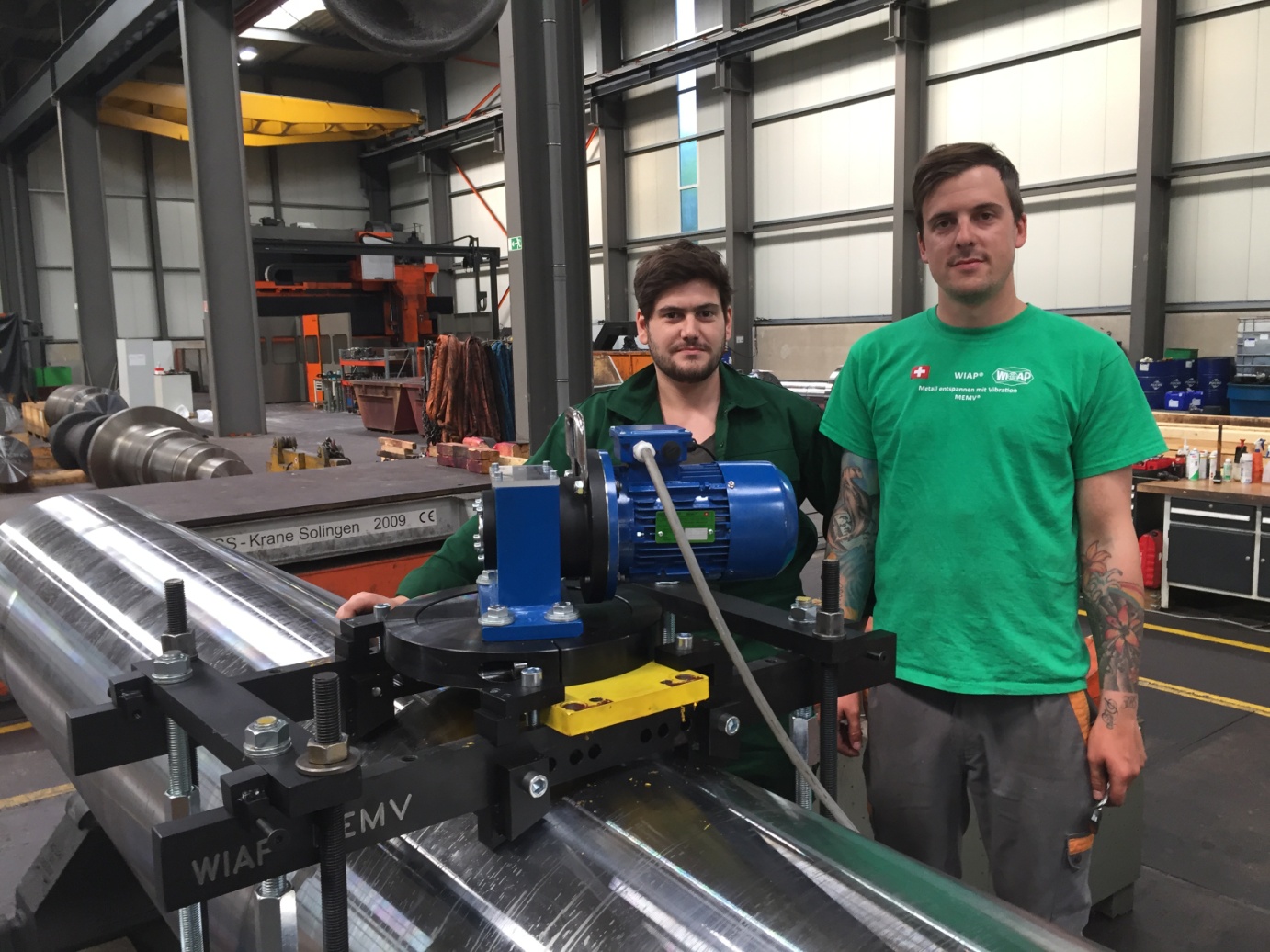

Bild 1.2: Sven Widmer und Jim Widmer neben der robusten MEMV Wellen Aufspannvorrichtung.
2: Formrohre

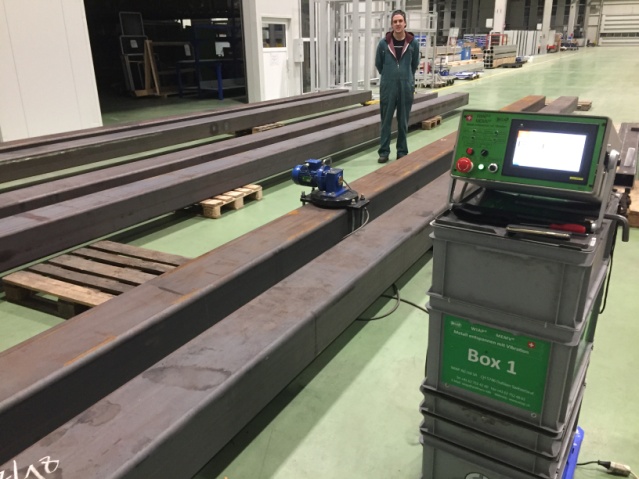

Bild 2.1: Formrohre wurden bis anhin spannungsarm geglüht. Es hat sie aber meistens wieder verzogen und mussten nachgerichtet werden. MEMV Metall entspannen mit Vibration löst das Problem. Diese Formrohre werden unvibriert krumm nach der Bearbeitung. 3 x 8 Minuten MEMV behandelt, kein Verzug.

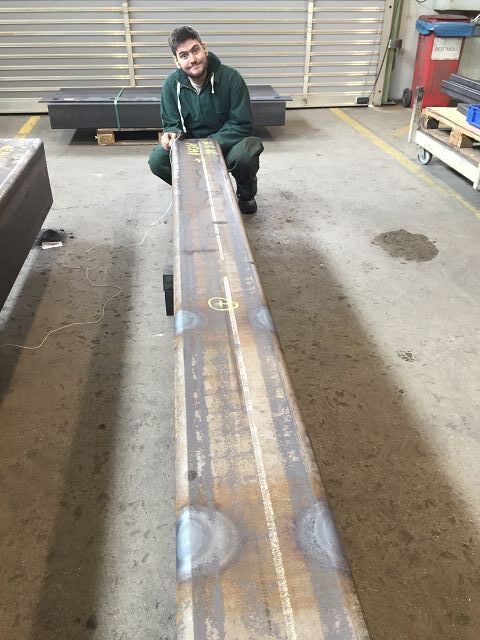

Bild 2.2: Diese Hitzepunkte sind flammgerichtete Position, dass das 12 Meter Rohr in 0.5 mm gerade ist. Kein Verzug bei der Bearbeitung, wenn MEMV behandelt.
3: Platten
Bild 3.1: 3 Platten/Bleche verzieht es nach dem Lasern. Wenn MEMV entspannt wird, kein Verzug. 20 St. 6 mm Platten zusammengespannt und als Einheit MEMV behandelt. 3 x 8 Minuten und sie verziehen sich nicht beim Laserschneiden. Der V20 Anreger wird robust am Bauteil befestigt und Verbindungssystem.

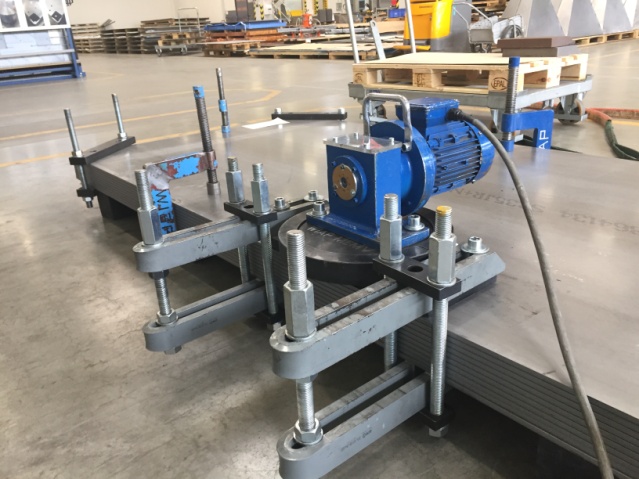

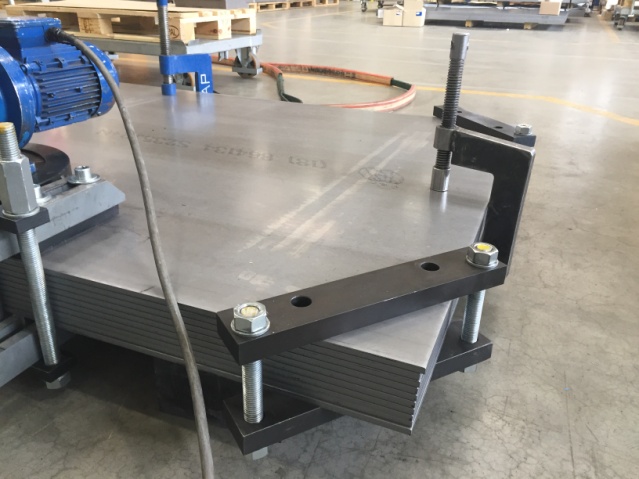

Bild 3.2: Robustes Festklemmen, damit alle Hertzzonen erreicht werden können, keine Anreger Verfälschung möglich, dank der starren Verbindung.

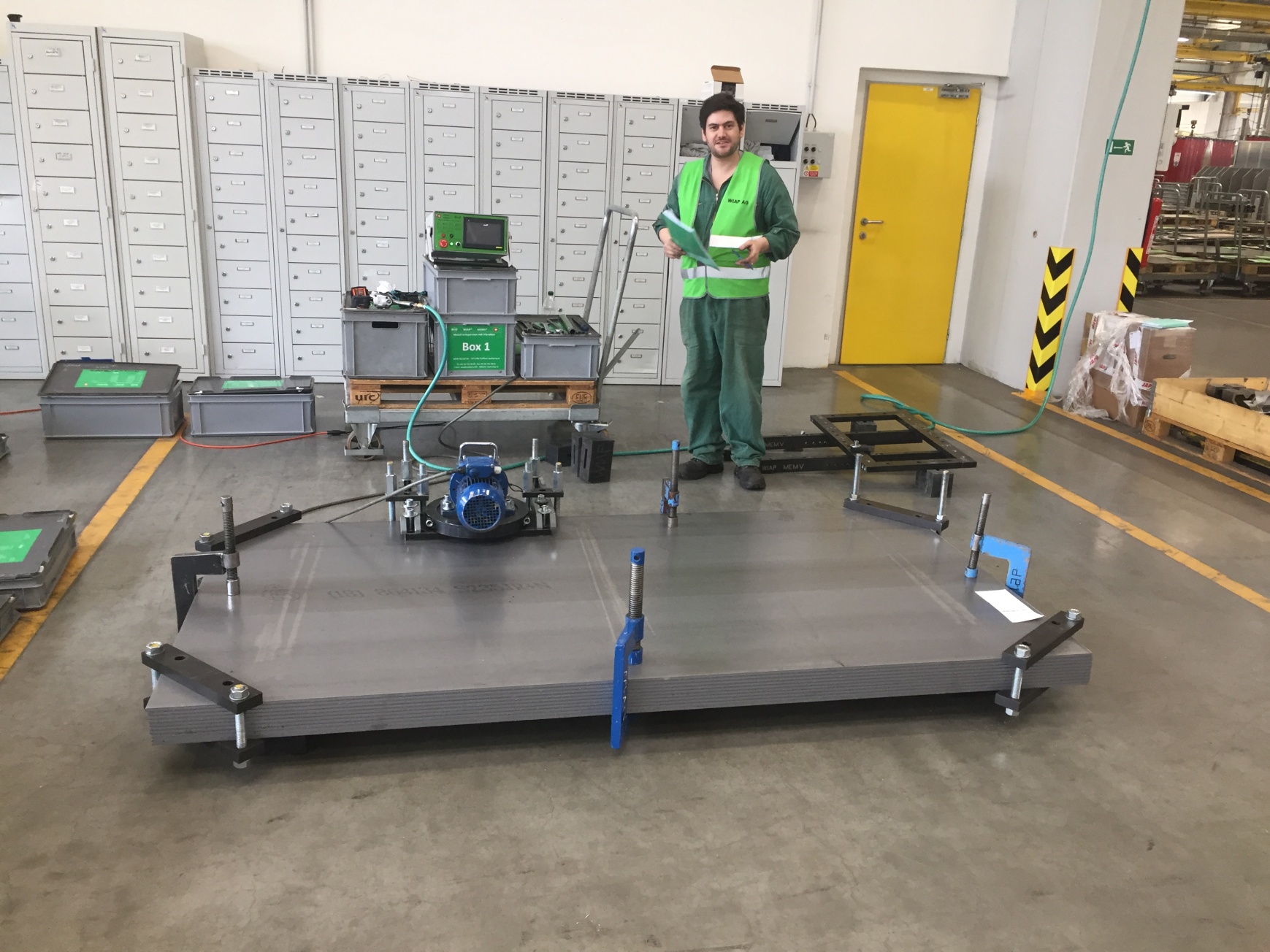

Bild 3.3: Alle Ecken werden mit vielen Tonnen zusammengeklemmt, damit alle Platten angeregt werden.

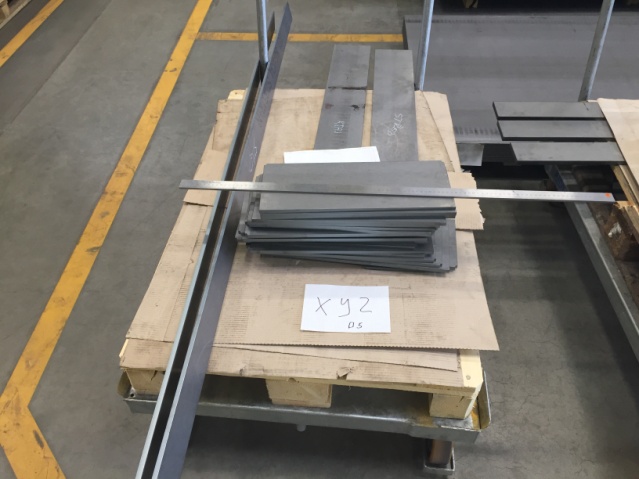

Bild 3.4: Diese Schieberplatten werden bei unvibrierten Platten durch das Laserschneiden mehrere mm krumm. Wenn MEMV vibriert, bleiben diese Platten gerade.
4: Guss künstlich altern Test 01
Bild 3.5: Die kurzen Platten verzieht es nicht. Die langen minimal in der Mitte, weil der Todpunkt bei der Entspannung nicht verschoben wurde.

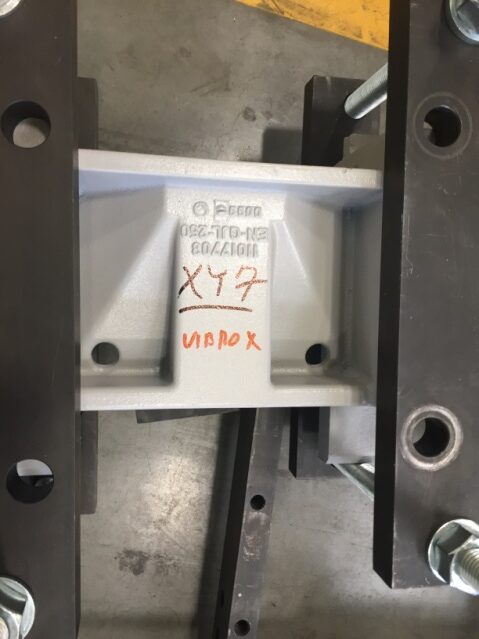

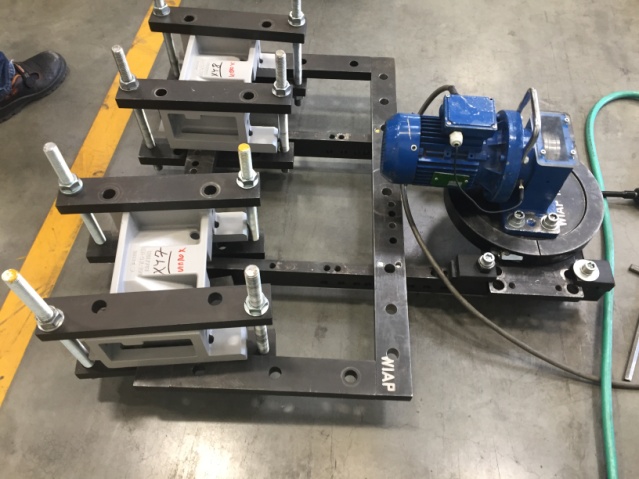

Bild 4.1: Guss künstlich altern, Kleinteile. Junger Guss verzieht es; er muss lange gelagert werden, bis ok ist. Test MEMV gut gelungen; kein Verzug nach MEMV. Diese Gussgehäuse auf der Mehrfachaufspannvorrichtung entspannt mit D2 und D5 haben sich nicht verzogen bei der Bearbeitung. D.h. das künstliche Altern geht mit der richtigen Anreger Art.
5: Guss künstlich altern Test 02

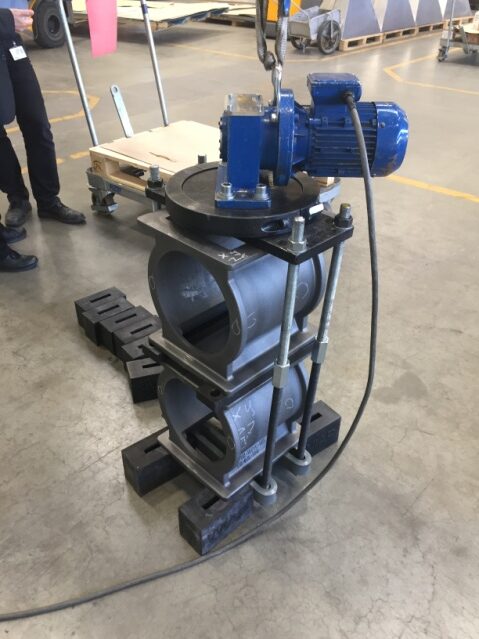

Bild 4.2: Diese kleinen Teile werden auch mit Vibration entspannt. Also nicht nur ab 100 Kg.

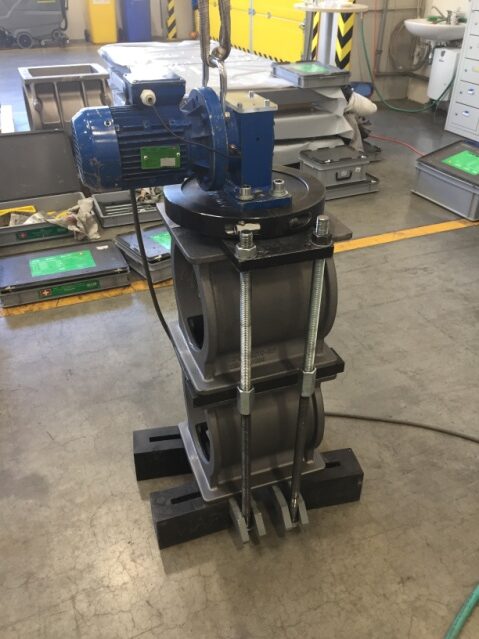

Bild 5.1: Guss künstlich altern. Junger Guss verzieht es; er muss lange gelagert werden, bis ok ist. Test 02 MEMV gut gelungen; kein Verzug nach MEMV. Diese beiden Gussgehäuse konnten künstlich gealtert werden. Sie haben sich nach der Bearbeitung nicht verzogen. 3 x 8 Minuten vibrieren.
6: Turbinen Drehteile

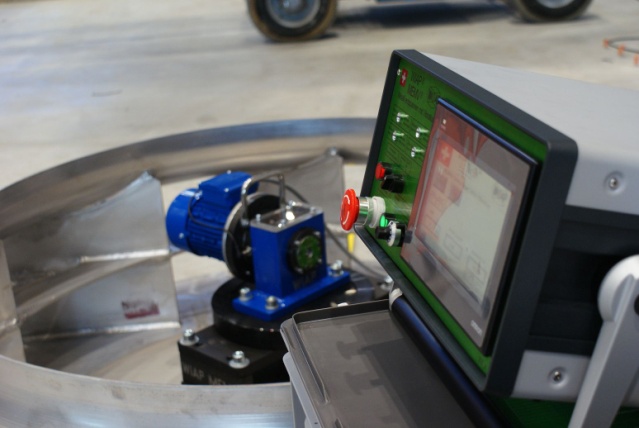

Bild 5.2: Auch hier wird der Anreger sehr gut befestigt, alles fest zusammengeklemmt.

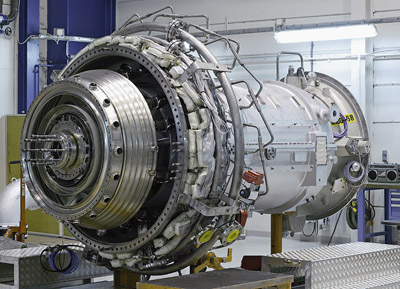

Bild 6.1: Turbinen Drehteile werden vorgedreht; dann vibrationsentspannt; dann fertig gedreht; danach mit dem Laser aufgeschnitten. Ohne Vibrationsentspannung Verzug nach dem Auftrennen. MEMV entspannt; kein Verzug nach dem Laserschneiden. Bei dem Projekt war das Foto machen unerwünscht. Foto aus dem Internet.
7: Fahrzeugindustrie Schweisskonstruktionen

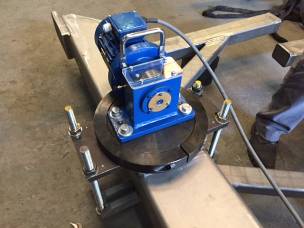

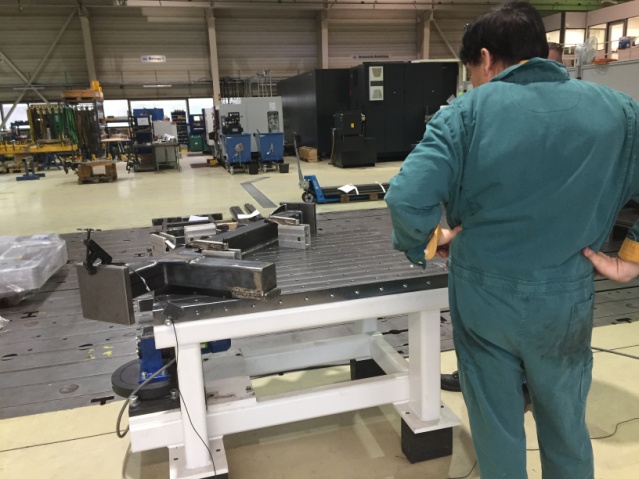

Bild 7.1: Fahrzeugindustrie. Bauteile werden mit Vibration entspannt anstelle geglüht. Hunderte Teile pro Jahre werden mit MEMV System entspannt, vibrationsentspannt.
Bild 7.2: Bauteil für die Flugzeugindustrie wird mit Vibration entspannt. Auch hier 3 x 8 Minuten.
8: Präzisionswalzen
Bild 8.1: Präzisionswalzen für die Papierindustrie. Diese werden während des Herstellprozesses MEMV vibrationsentspannt. Ohne Vibrieren werden die im hundertstel mm unrund. Vibrationsentspannen nach dem System MEMV. Diese Bauteile laufen schlussendlich mit einem Rundlauf von 0.002 mm nach dem Verchromen. Ohne MEMV geht es nicht.

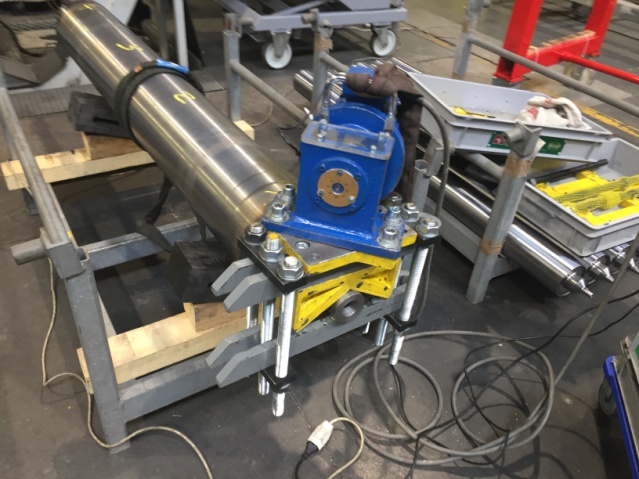

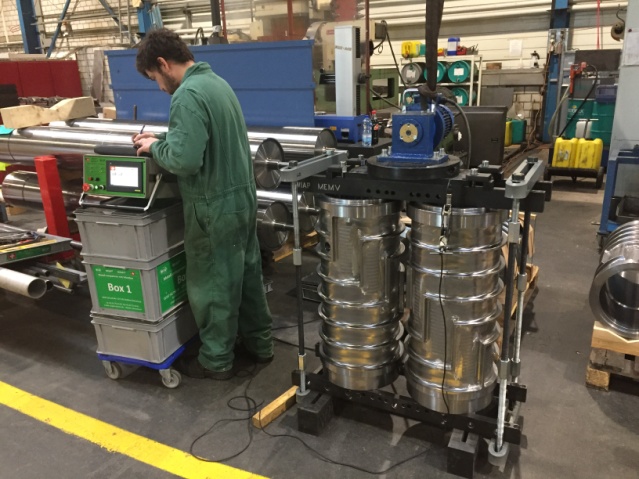

Bild 8.2: Auch der Innenkern, nicht nur der Aussenmantel wird vor dem Aufschrumpfen MEMV behandelt und dann noch einmal vor dem Fertigdrehen.
9: Impeller

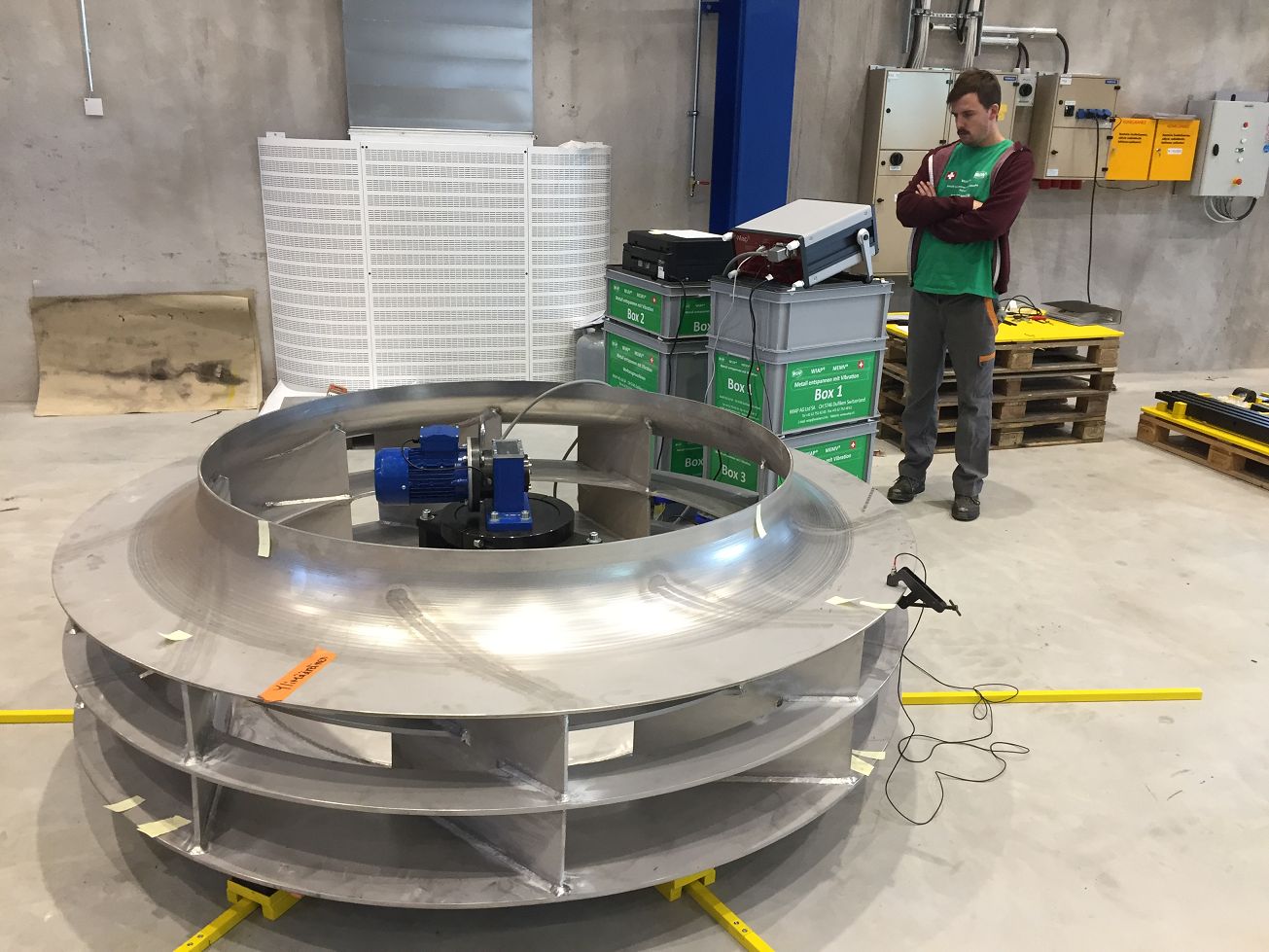

Bild 9.1: Impeller. Vibrationsentspannen anstelle Spannungsarmglühen. In 3 x 8 Minuten sind die Bauteile fertig.

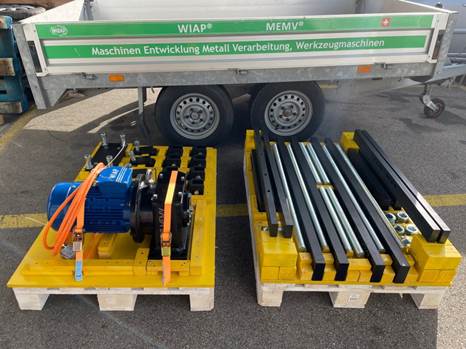

Bild 9.2: Wiap MEMV 20 E Anlage im Einsatz. Die Lieferpalette wurde um 2 weitere Modelle erweitert: für 5 Tonnen, 20 Tonnen, 50 Tonnen, 100 Tonnen und 200 Tonnen Bauteile.
Bild 9.3: Wiap MEMV 100 Tonnen Anlage mit Aufspannvorrichtung für Rundteile bis Durchmesser 1000 mm.
Schlusswort:
Die WIAP AG ist laufend an neuen Messungen, Ermittlungen und wird sich, sobald sie neue Erkenntnisse hat, Sie darüber informieren.
Wir sind sicher, wenn ein Kunde einmal mit dem MEMV begonnen hat, wollen Sie nie mehr etwas anders, denn es erleichtert Ihre Arbeit immens, dass nebst dem Geldbeutel auch die Durchlaufzeit, die Schnelligkeit, kein Zunder und Sandstrahlen und vieles mehr überzeugt.
