System WIAP® MEMV®
WM_ 601_Wiap Lieferprogramm Geräte
ES- ECO Anlage (manuell):
Inhaltsverzeichnis
- 02. Vorwort ES ( ECO) Gerät
- 03A. Geräte Erklärung Typ ES
- 04A. Geräte Bedien Erklärung Typ ES, Eco Gerät
- 07A. Beschreibung des transportierbaren Gerätegestells der Generation 1 für die Geräte ES (ECO)
- 08. Anreger Befestigung
- 09. Anreger Information
- 10. Mehrere Anreger an einem Gerät
- 11. Gummi Information
- 12. Gummi Gewicht Tabelle
- 13. Gummi Beispiele
- 14. Gerätegestell Transport System
- 15. Patent Information
- 16. Zubehör zum MEMV-System
- 17. Preis Information
- 18. Anwendungsbeispiele
- 19. Schlusswort
2. Vorwort
Wie viele Werkstücke sollen monatlich oder jährlich entspannt werden? Ist für jedes Werkstück eine Protokollierung erforderlich?
In den meisten Fällen kommt unser bewährter V20-Erreger zum Einsatz. Dieser ist für Werkstücke mit einem Volumenanteil von bis zu 30 % und einem Gewicht bis 20 Tonnen ausgelegt.
Im Folgenden stellen wir Ihnen unsere verschiedenen Anlagentypen mit den jeweiligen Merkmalen und Einsatzbereichen vor:
ES-ECO Anlage (manuell):
Diese Ausführung eignet sich besonders für geringe Stückzahlen (weniger als ca. 10 Teile pro Monat).
Der Erreger wird nach Ablauf der Prozesszeit manuell neu positioniert.
Die Protokollierung erfolgt ebenfalls manuell.
Ideal für gelegentliche Anwendungen und Einzelstücke.
E Anlage (halbautomatisch):
Für mittlere Stückzahlen (mehr als 10 Teile pro Monat).
Automatische Protokollierung auf USB-Stick.
Wahlweise mit einer oder bis zu vier Messsonden für höhere Genauigkeit.
Alle ca. 8 Minuten ist ein kurzer manueller Eingriff zur Umstellung der Position über ein Schnellwechselsystem notwendig.
EH Anlage (vollautomatisch):
Für Serienfertigung oder grössere Stückzahlen.
Vollautomatischer Ablauf mit minimalem Bedienaufwand.
Protokollierung auf USB-Stick mit bis zu vier Sonden möglich.
In der Regel genügt ein Startvorgang – der gesamte Prozess dauert ca. 30 bis 40 Minuten.
Nur in Ausnahmefällen ist ein kurzer Eingriff während des Prozesses erforderlich.
Gerne beraten wir Sie individuell, sobald wir die benötigten Eckdaten von Ihnen erhalten haben.
3A: Geräte Erklärung Typ ES einfache Vibrationsentspann Anlage
Mit Lochplatte für das Drehen und dem dazu passenden Steuergerät Typ ES
Typ ES mit Ablagesystem
Das gezeigte Gerät ist der Typ ES mit einem praktischen Ablagesystem. Dieses System kann alternativ auch in robusten Transportboxen geliefert werden – je nach Kundenwunsch. Das Gerät wird manuell verstellt, ohne Automatik. Zur optimalen Wirkungsweise sollte der Anreger alle 8 Minuten um 45 Grad gedreht werden –also auf die Positionen: 0 Grad, 45 Grad, 90 Grad und 135 Grad.
Da das Umspannen des Anregers etwas aufwändig ist, werden in der Praxis meist nur vier Hauptrichtungen verwendet.“
Bild 3A A:
Steuergerät mit kleinem Display Unterplatte, um manuell zu drehen
Bild 3A B:
Das praktische Holzgestell ist geeignet, um mit dem Palettwagen zu transportieren
Skizze 3A C:
Hier sind die Richtungen ersichtlich wie
MEMV entspannt werden kann

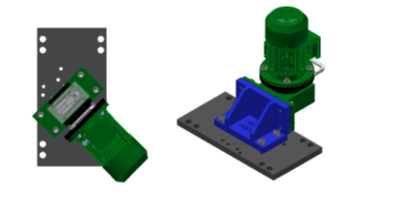

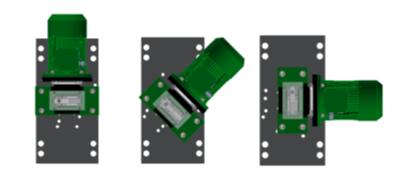

Skizze 3A D:
Auf der linken Seite ist die vierte
Vibrationsrichtung eingezeichnet, auf der
rechten Seite sieht man den
hochgestellten Vibrator.

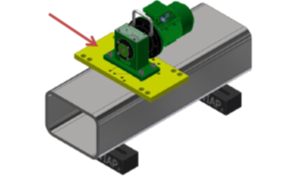

Skizze 3A E:
Hier ist eine Befestigungsart angedeutet

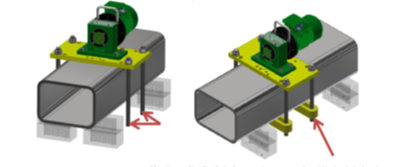

Skizze 3A F:
Links sind die eingeschraubten
Gewindestangen sichtbar, rechts sieht man
die nach unten durchgeführten
Gabelspanneisen.
4A: Geräte Bedien Erklärung Typ ES, Eco Gerät
Kapitelhinweis – Gerätetyp ES (ECO)
Dieses Kapitel beschreibt die Bedienung des Steuergeräts vom Typ ES, der einfachsten Ausführung unserer MEMV-Steuergeräte.
Das ES-Gerät bietet eine intuitive Bedienung und ist besonders geeignet für grundlegende Anwendungen – auch im Bereich der Schweissvibration.
Bei diesem Gerät wird der Anreger ohne Drehplatte manuell umgespannt – und zwar in vier Richtungen alle 8 Minuten: 0°, 45°, 90° und 135°.
Diese manuelle Umschaltung ermöglicht eine einfache Umsetzung der MEMV-Entspannung in vier Richtungen mit minimalem technischen Aufwand.

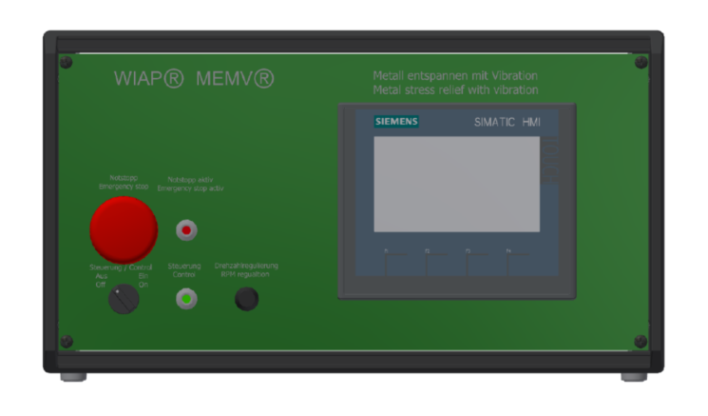

Bild 4A A:
Ansicht des einfachen Steuergeräts. Das abgebildete gehört zur einfachen Ausführung, enthält jedoch alle notwendigen Funktionen für den sicheren und effizienten Betrieb.

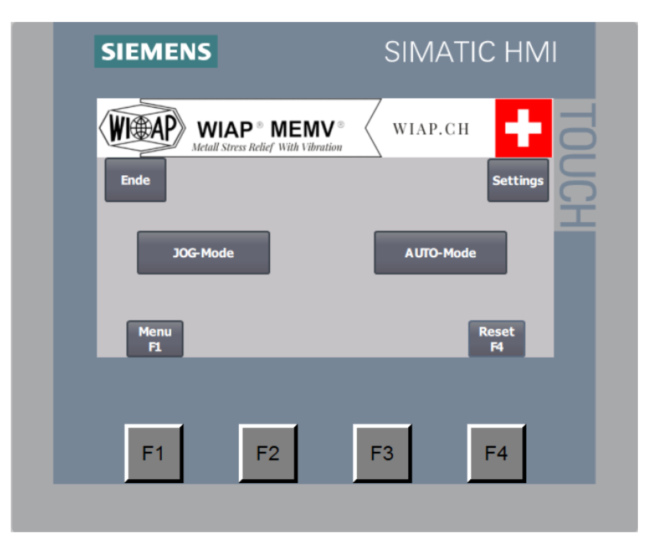

Bild 4A B:
Zwei verfügbare Betriebsmodi
Das Steuergerät bietet zwei Betriebsmodi,
die je nach Anwendung ausgewählt werden
können. Hand oder Automat
Bild 4A C:
Handmodus für manuelle Steuerung. In diesem Handmodus können alle notwendigen Parameter manuell geregelt werden. Diese Einstellvariante ist auch für den Einsatz beim Schweissvibrieren vorgesehen.

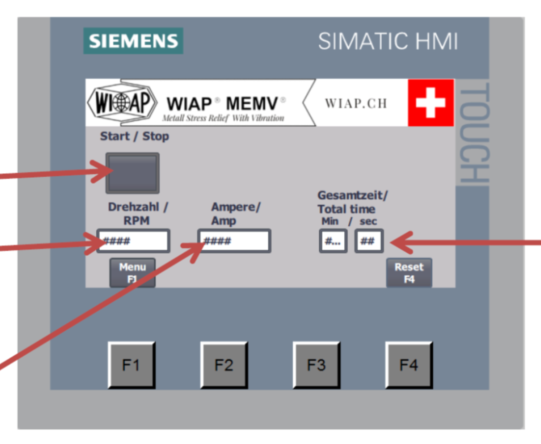

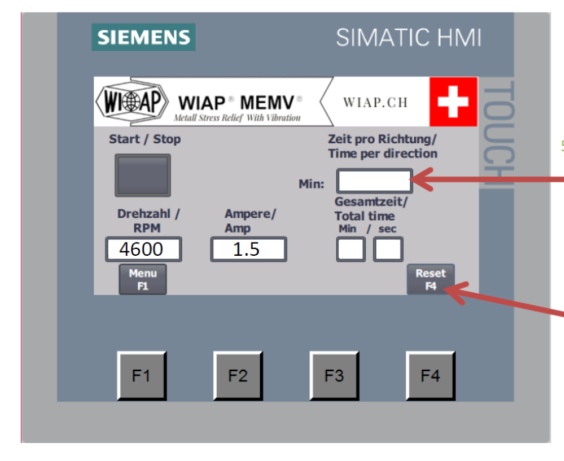

Bild 4A D:
Automatikmodus mit Laufzeiteinstellung
Im Automatikmodus kann die gewünschte
Laufzeit über das Touchscreen-Menü (oben
beim roten Pfeil) eingestellt werden.
Darunter wird die aktuelle Laufzeit angezeigt. Nach Ablauf der voreingestellten
Zeit stoppt das Gerät automatisch.
Die Drehzahl wird manuell über das Handpotentiometer geregelt.
Für jede Richtung werden dabei individuelle Einstellungen gewählt, um eine optimale Wirkung zu erzielen.
Abschlusswort zum Steuergerät Typ ES: ECO
Diesen Gerätetyp haben wir gewählt, weil er die Funktionen früherer Modelle mit Zeitschaltuhren bereits integriert bietet.
Durch die verbaute SPS ist eine Nachrüstung deutlich einfacher als bei reiner Elektro-Hardware.
Zudem lassen sich kundenbezogene Optionen wie automatische Start-/Stopp-Funktionen
problemlos einbinden.
7A: Beschreibung des transportierbaren Gerätegestells der Generation 1 für die Geräte ES (ECO)
Einfache Transportlösung für MEMV-Anlage
Diese einfache Transportlösung ist dafür ausgelegt, die Anlage schnell und unkompliziert untereinem Halb Palettenrahmen wegzustellen. Gleichzeitig eignet sie sich auch hervorragend für den innerbetrieblichen Transport.
Dank diesem Systems muss der Anreger nicht jedes Mal demontiert werden – er kann fest auf der vorgesehenen Ablage montiert bleiben.

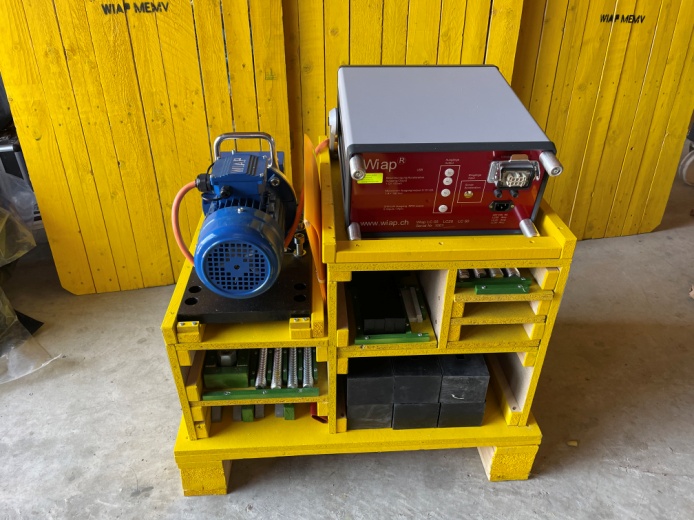

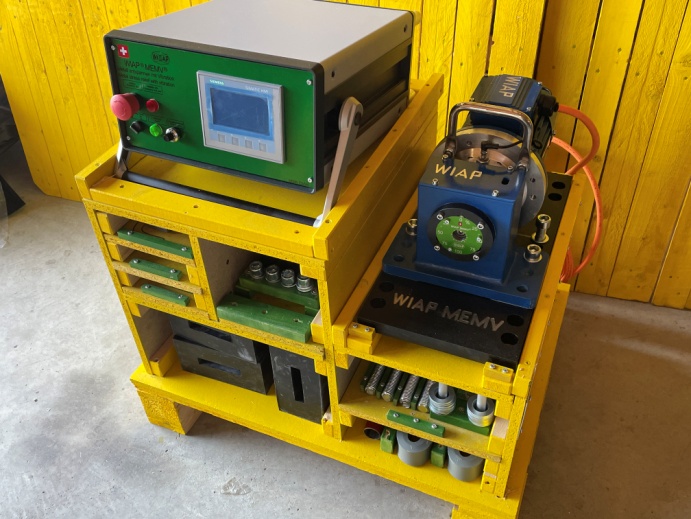

Bild 7A A:
Dieses transportierbare Gerätegestell verfügt seitlich über Einschübe zur Aufnahme des notwendigen Zubehörs für das MEMV-System. Hier können unteranderem Gewindestangen, Briden, Gummielemente sowie Werkzeug ordentlich und griffbereit verstaut werden.
Bild 7A B:
Das Gestell ist leicht zu
handhaben, kann
mit einem Palettenrahmen abgedeckt und
platzsparend eingelagert werden.
Bild 7A C:
Gestellansicht von hinten – auch von dieser
Seite ist der Gummi gut zugänglich. Die
Schubladen sind beidseitig ausziehbar und
ermöglichen einen komfortablen
Zugriff von zwei Seiten.

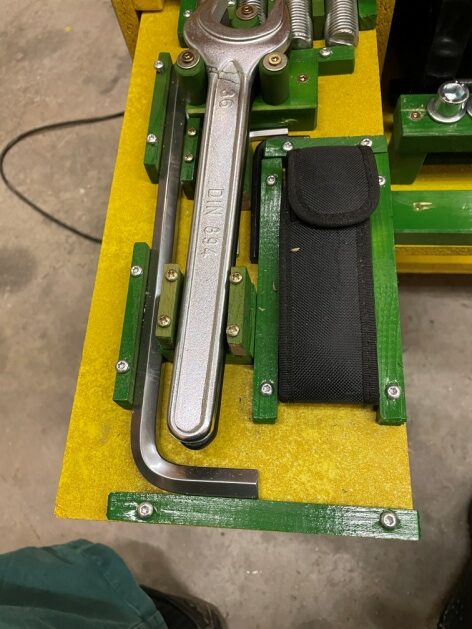

Bild 7A D:
Der Werkzeugzuordnungsplatz ist eindeutig
definiert – fehlt ein Teil, ist das sofort
sichtbar.

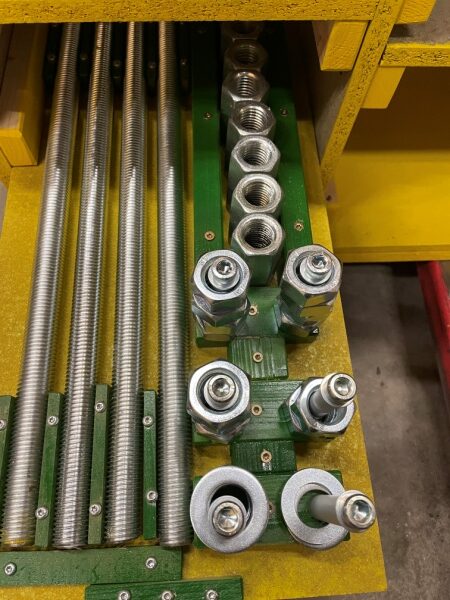

Bild 7A D:
Ausreichend Gewindestangen, Langmuttern und weiteres Befestigungsmaterial sind bei allen WIAP MEMV-Anlagen im Lieferumfang enthalten.

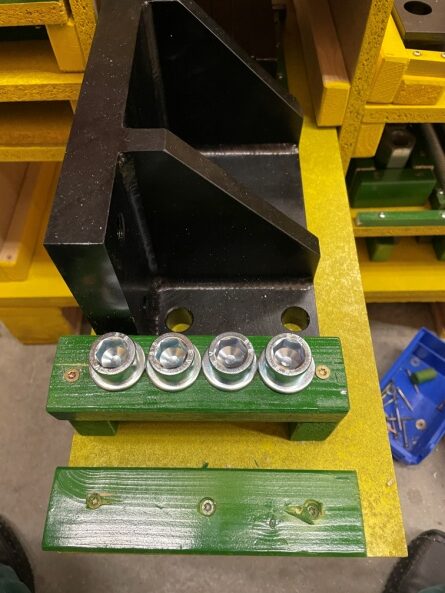

Bild 7A F:
Auch ein Handaufstell-Winkel gehört zum
Lieferumfang. Dieser kann bei bestimmten
Anwendungen einen Vorteil bieten,
um das Bauteil gezielt und effektiv zu entspannen.

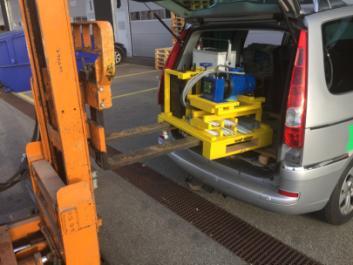

Bild 7A G:
Neben dem MEMV-Boxenset lässt
sich auch das MEMV-Gestellset problemlos mit dem
Auto transportieren
Hinweis:
Dieses transportierbare Gerätegestell entspricht der Generation 1 und ist bei WIAP noch in begrenzter Stückzahl am Lager verfügbar.
Künftig wird – wie bei der Generation 5 – ein weiterentwickeltes System in Halbpalettengrösse für die ES-Anlage gefertigt. Es basiert auf einem stabilen Rohrrahmen und
ist mit geschlossenen Front-Schubladen für eine sichere und geordnete Aufbewahrung ausgestattet.
8: Anreger Befestigung
Wichtiger Hinweis zur Befestigung des Anregers
Der Anreger muss stets sicher und zuverlässig befestigt werden. Nachfolgend finden Sie die empfohlene Schraubengrösse für jeden Anreger-Typ.
Je besser der Anreger mit dem Bauteil verbunden ist, desto weniger Fehlsignale entstehen bei der Protokollierung. Bitte achten Sie daher besonders sorgfältig auf eine korrekte Montage.
Wichtig:
Die Schrauben müssen gut gefettet sein, um eine optimale Gleitfähigkeit zu gewährleisten. Der Reibwert darf 0,1 nicht überschreiten. Ohne Fettung kann der Reibwert bis auf 0,3 steigen, was zu einem ungenügenden Festklemmen führen kann. Dies stört den Entspannungsprozess erheblich.
Daher: immer gut fetten – vielen Dank!
Nachfolgend die Gewinde Stangen Grössen Tabelle
Schrauben Klemmkraft Information
Der erforderliche Anziehdrehmoment kann bei ungeschmierten Schrauben um bis zu 50 %
oder höher liegen.
9. Anreger Information
Erklärung:
Fünf verschiedene Baugrössen von Anregern sind im Lieferprogramm der WIAP enthalten. Nachfolgend ist eine Tabelle aufgeführt, die zeigt, welcher Anreger mit welcher Stärke was erzeugt. Die Festlegung der Anregergrössen basiert auf einem Volumenanteil von ca. 30 % des Werkstückes.
Anreger Kräfte Information für den V05 7.5 Tonnen und V20 30 Tonnen.
Tabelle 9.A
Anreger-Kräfteinformation für V05 und V20
Diese Tabelle zeigt die massgeblichen Kraftwerte für die Anreger-Typen V05 (7,5 Tonnen) und
V20 (30 Tonnen).
Sie dient als Grundlage für die Auswahl und Anwendung im jeweiligen Volumen- und
Werkstückbereich.
Anreger Kräfte Information für den V50 60 Tonnen und V100
120 Tonnen und V200 240 Tonnen.
Exzentereinstellung
Tabelle 9.B
Anreger-Kräfteinformation für V50, V100 und V200
Diese Tabelle zeigt die massgeblichen Kraftwerte für die Anreger-Typen
V50 (bis 60 Tonnen), V100 (bis 120 Tonnen) und V200 (bis 240 Tonnen Werkstückgewicht).
Sie dient als Grundlage für die Auswahl des passenden Anregers je nach Werkstückvolumen
und -masse im MEMV-Verfahren.
Exzentereinstellinformation
Bild 9 C:
Der Exzenter lässt sich einfach,
unkompliziert und schnell von 0 bis 100 %
verstellen.
Die aktuelle Prozentstellung ist
vorne an den Kopfscheiben deutlich
sichtbar.
Bild 9 D:
Hier sind die Verstellpositionen dargestellt,
an denen die Einstellungen vorgenommen
werden können.
Bild 9 E:
Die Verstellung erfolgt schnell und
unkompliziert mit zwei 6-mm-
Inbusschlüsseln.
Nachfolgend eine Richtungs Information
Bild 9 F:
Hier sind die 8 Richtungen ersichtlich, in denen der Anreger positioniert werden soll– jeweils in bestimmten Winkeln: 0°, 45°,90°, 135° (Richtungen 1–4) sowie 185,5°,112,5°, 85,5° und 22,25° (Richtungen 5–8).
Bild 9 G:
Da wir nicht nur zwei Achsen
unterschiedlich anregen, sind hier
zusätzliche Positionen dargestellt, die im
Entspannprozess ebenfalls gezielt angeregt
werden können.
Ablauf der Entspannung:
In der Regel erfolgt der Entspannungsprozess so, dass bei vielen Bauteilen – bei denen in zwei Achsrichtungen vibriert wird – in insgesamt 4 oder 8 Richtungen gearbeitet wird: 0°, 45°, 90°, 135° (Richtungen 1–4) sowie 1167,5°, 112,5°, 65,5° und 22,5° (Richtungen 5–8).
Bei verschiedenen Anwendungen wird zunächst in den ersten 4 Richtungen entspannt, z. B. mit einer Exzenterstufe von 50 %. Danach wird der Anreger auf eine geringere Exzenterstufe (z. B. 35 %) umgestellt. In der höheren Frequenz können dann nochmals 4 Richtungen angeregt werden.
Alternativ zur Änderung der Exzenterstufe kann zusätzlich auch eine dritte Achse angeregt werden, indem der Anreger gemäß Skizze entsprechend verstellt wird.
10. Mehrere Anreger an einem Gerät
Es ist möglich, an einem Steuergerät mehrere Anreger anzuschliessen.
Dazu wird auf der Rückseite des Steuergeräts eine Dreheinheit (Wahlschalter) angebracht,
über die der jeweils angeschlossene Anreger ausgewählt werden kann.
Ab der Anregergrösse V100 wird zusätzlich eine externe Leistungsbox benötigt, da der grosse
Frequenzumrichter (FU) nicht mehr in das Steuergerätgehäuse passt. Die Bauteilgrösse und
Wärmeentwicklung erfordern eine Auslagerung.
Ab dieser Grössenordnung ist ausserdem ein 400-Volt-Anschluss erforderlich, da die Leistung
nicht mehr über 230 Volt gedeckt werden kann.
11. Gummi Information
Ein Gummi mit einer Shore-Härte von 50 kann im Laufe der Zeit bis zu 70 Shore härter
werden, insbesondere wenn es über längere Zeit extremen Bedingungen wie UV-Licht oder
anderen Umwelteinflüssen ausgesetzt ist. Diese Veränderung beeinflusst die
Schwingungsübertragung: Härteres Gummi überträgt Vibrationen besser auf das Bauteil, was
in manchen Fällen von Vorteil sein kann. Allerdings kann zu hartes Gummi auch dazu führen,
dass Vibrationen unerwünscht auf das Gebäude übertragen werden, was zu Schäden oder
Störungen führen könnte. Um ein Bauteil effektiv vor zu starken Auslenkungen zu schützen, ist
daher ein Gummi-Unterlagensystem mit ausreichend Gummi von grosser Bedeutung. Wir
unterlegen heutzutage eher zu viel als zu wenig Gummi und vermeiden Bereiche ohne Gummi,
da diese Zonen problematisch sein können.
Wir haben vier Gummitypen festgelegt:
Typ 0: 40x100x200 mm
Typ 1: 80x100x200 mm
Typ 3: 120x100x200 mm
Typ 4: 120x200x200 mm
Wenn möglich, wählen wir eine Höhe von 200 mm, um eine gute Spannung zu erreichen. Es
gibt jedoch auch kritische Bauteile, bei denen es gefährlich sein kann, zwei Gummitypen
übereinander zu legen. In diesen Fällen bevorzugen wir eine Höhe von 120 mm, die auch mit
dem 80-mm- und 40-mm-Gummi erreicht werden kann. Achten Sie darauf, dass das Gummi
vor UV-Licht geschützt wird, da es sonst spröde wird und die Vibrationseigenschaften
beeinträchtigen kann.
12. Gummi Gewicht Tabelle
Einzel Gummi System
13. Gummi Beispiele
Bild 13 A:
Der Impeller beim Aufsetzen auf die gesicherten Gummiauflagen
Bild 13 B:
Die Auflage der gesicherten Unterlagen.
Bild 13 C:
Gummi für Sternaufspannsystem
Bild 13 D:
Jim Widmer beim Befestigen der Anhebe Seile.
Bild 13 E:
Gummiunterlagen für 110 Tonnen. (Siehe
mehr DetaiIinformationen aus dem Bericht
WM877 60 Tonnen). Hier werden mehrere
Gummis unter einer Platte platziert, davon
mehrere Platten.
Bild 13 F:
Gummiunterlagen 300 x 600 mm. Hiermit wird das Wegrutschen, wenn eine Eigenresonanz überfahren und allenfalls ein zu langes, starkes Vibrieren eingesetzt wird, gesichert.
Bild 13 G:
Grosse Stahlplatten 26 Tonnen werden WIAP® MEMV® vibriert.
Bild 13 H:
Zu stark belastete Gummis bei Platten, ein
Abkippen bei den hohen Gummis ist
möglich.
Bild 13 I:
Bitte beachten, wenn Zusatzlasten wie hier die Magnete dazu kommen. Die Platte ist 26 Tonnen, jeder Magnet je 10 Tonnen. Da ist es sinnvoll, einen Schutz Unterbau zu machen.
Bild 13 J:
Die hohen Gummis 200 mm haben eine bedeutend bessere Dämpfung als nur die 120 mm hohen. Die Anregung ist extrem gut bei Schwerlasten.
Bild 13 K:
Rechts die 200 mm hohen Gummis. Links
kleiner Gummi, der das Absenken der
Magnete abfängt. D.h. das Abrollen der
Grossgummis nicht ermöglicht. Diese sollte
nur bis 25/40% belastet werden.
Bild 13 L:
Genügend Gummi auch bei kleineren Bauteilen, reduziert die Auslenkung
Bild 13 M:
Zusätzliche manuelle Kontrolle der Anregung
14. Gerätegestell Transport System
Es gibt mehrere Geräte Transport Systeme für die Wiap MEMV – Anlagen. Das MEMV-System wird in 5 Lieferarten geliefert. Generation 1 MEMV-System 1 für den Typ ES oder Typ E Anlage oder beide Versionen können auch im Boxensystem geliefert werden
Bild 14 A:
Geräte Box System für externe Lohnarbeiten geeignet.
Bild 14 B:
Geräte Ablage Holz Gestell Generation 1 Lösung für das ES Gerät
Bild 14 C:
Geräte Ablage System Genration 2
Bild 14 D:
Geräte Ablage System Generation 4
Bild 14 E:
Geräte Ablage System Generation 5
15. Patent Information
Die WIAP hat im Jahr 2014 neue Erkenntnisse im Bereich „Metall entspannen mit Vibration“ gewonnen und daraufhin sofort ein neues Patent angemeldet, das noch im selben Jahr erteilt wurde.
In den Folgejahren wurde die Entwicklung konsequent weitergeführt:
– Zwei weitere Patente wurden im Jahr 2017 angemeldet und ebenfalls erteilt.
– Im Jahr 2019 kamen nochmals zwei Patente hinzu.
– Auch in den Jahren 2024 und 2025 folgten jeweils weitere Patentanmeldungen.
Diese kontinuierlichen Entwicklungen zeigen deutlich, wie laufende Praxiserkenntnisse WIAP immer wieder zur technischen Weiterentwicklung und Patentanmeldung motivieren.
Zugleich wird anhand der Vielzahl an Patenten deutlich, dass das Thema „Metall entspannen mit Vibration“ noch längst nicht abschliessend erforscht ist – es bietet weiterhin grosses Innovationspotenzial.
Ausführliche Informationen und technische Details zu den Patenten finden Sie auf den offiziellen Webseiten der WIAP:
www.wiap.ch
und www.wiap-ag.ch
16. Zubehör zum MEMV-System
Im Laufe der Jahre hat die WIAP eine Vielzahl von Zusatzhilfsmitteln entwickelt und hergestellt,
die das Vibrationsentspannen erheblich erleichtern. Ein Teil dieser Komponenten ist in der
nachfolgenden Anleitung aufgeführt.
16 A:
Steuergerät ES-ECO Anlage (manuell) 05
5 Tonnen
Steuergerät ES-ECO Anlage (manuell) 20
20 Tonnen
Steuergerät ES-ECO Anlage (manuell) 50
50 Tonnen
Steuergerät ES-ECO Anlage (manuell) 100
100 Tonnen
Steuergerät ES-ECO Anlage (manuell) 200
200 Tonnen
16 B:
Steuergerät E Anlage (halbautomatisch) 05
5 Tonnen
Steuergerät E Anlage (halbautomatisch) 20
20 Tonnen
Steuergerät E Anlage (halbautomatisch) 50
50 Tonnen
Steuergerät E Anlage (halbautomatisch) 100
100 Tonnen
Steuergerät E Anlage (halbautomatisch) 200
200 Tonnen
16 C:
Steuergerät EH Anlage (automatisch) 05
5 Tonnen
Steuergerät EH Anlage (automatisch) 20
20 Tonnen
Steuergerät EH Anlage (automatisch) 50
50 Tonnen
Steuergerät EH Anlage (automatisch) 100
100 Tonnen
Steuergerät EH Anlage (automatisch) 200
200 Tonnen
16 D:
Anreger 5T, 20T, 50T, 100T, 200T
MEMV-D-A_05 0.75 KW (7.5 Tonnen)
MEMV-D-A-20 1.10 KW (20 Tonnen)
MEMV-D-A-50 2.00 KW (60 Tonnen)
MEMV-D-A-100 5.0 KW (120 Tonnen)
MEMV-D-A-200 11 KW (240 Tonnen)
16 E:
Manuelle Aufspann Platte für das drehen
MEMV-D-H 05
MEMV-D-H 20/50
MEMV-D-H 100
MEMV-D-H 200
16 F:
Manueller Drehwinkel 0 ° /90°
MEMV-D-HV 5/20
MEMV-D-HV 50
16 G:
Schwenk Vorrichtung
MEMV-AW-400-800-B
16 I:
Automatische Drehplatte
MEMV-D-A-05 5 Tonnen Anreger
MEMV-D-A-20 20 Tonnen Anreger
MEMV-D-A-20 50 Tonnen Anreger
16 J:
Akku Schrauber 215 Nm MEMV WZ- 01
16 K:
Akku Schrauber 900 Nm MEMV WZ- 02
16 L:
Verlängerungsrohr
Verlängerungsrohr 300 L
Verlängerungsrohr 400 L
16 M:
Schraubzwingen
MEMV_SZ150
MEMV_SZ175
MEMV_SZ200
16 N:
Doppelschraubzwingen
MEMV_DSZ250
MEMV_DSZ300
MEMV_DSZ400
16 O:
Spannbriden Set 2 Stk.
MEMV-S-10-200
MEMV-S-10-315
MEMV-S-10-500
16 P:
Briden Mutter
MEMV-BridenMutter M24
16 Q:
Gewindestangen M24 /8.8
MEMV GS24x200 lang
MEMV GS24x300 lang
MEMV GS24x400 lang
MEMV GS24x500 lang
16 R:
Mutter M24
MEMV M24-Mutter
16 R:
Langmutter M24
MEMV-24xLangmutter
16 S:
U Scheibe M24 gehärtet
U Scheibe M24 ungehärtet
MEMV-M24_U_Scheibe gehärtet
MEMV-M24_U_Scheibe norm
16 T:
Gewindestangen Set
MEMV-S-30-500
16 U:
Briden Set
MEMV-S-10-500
16 V:
Locheisen
3 Locheisen 30×50 x 150
4 Locheisen30x50x250
4 Locheisen30x50x520
4 Stk. Unter Locheisen 40x70x1150
Mit Klemmschuh Löcher
16 W:
Fertiges Boxenset mit Locheisen
ALU Hochfest
MEMV-LE- Set-Boxer
16 X:
Seiten Kipp Schutz für Ringe
MEMV-Sk-1
16 Y:
Naben Aufspannvorrichtung
MEMV-N-200-400
MEMV-N-400-800
16 Z:
Stern Boden Halter
MEMV-O-100-3000
16 Z1:
Mehrfachaufspannvorrichtung Typ 1
MEMV-M-800
MEMV-M-1200
MEMV-M-1200
16 Z2:
Mehrfach Aufspannvorrrichtung Typ 2
MEMV-N-200-400 M 1200
MEMV-N-400-800 M2000
16 Z3:
Wellenaufspann Set
MEMV- 800
MEMV- 1200
16 Z4:
Wellengummi Keil
MEMV-G-Rh1 Durchmesser 100-600
16 Z5:
Wellenaufspannvorrichtung
MEMV-AW-400-800-B
MEMV-AW-800-1200-B
MEMV-AW-Sonderlänge –B
16 Z6:
Naben Aufspann Prysma
MEMV-AW-60-420-A
16 Z7:
Wellenaufspannprysma
MEMV-AW-60-420-B 60 bis 420
16 Z8:
Robuster Werkstück Aufspanntisch
MEMV-MA-1200
MEMV-MA-2000
MEMV-MA-3000
16 Z9:
Manual Messstift mit Protokoll Software
MEMV_XK_EH_4SSW
16 Z10:
Sondenklemmhalter
MEMV-XH-1-75 Typ 1
MEMV-XH-2-150 Typ 2
MEMV-XH-3-255 Typ 3
16 Z11:
Sonden Klemmmagnet
MEMV-XH-3-255
Messonde zu MEMV E Typ 1 Gerät
MEMV-XS-E-20
16 Z12:
Sondenkabel Typ 1 5 Meter
Sonde ohne AV 20 Typ 1
16 Z13:
Sonde Typ 3 mit integriertem AV 20 Typ 3
16 Z14:
Kabel zu Messonde Typ 3 5 Meter
MEMV-XK-EH-3
16 Z15:
Kabel zu Messonde Typ 3 10 Meter
MEMV-XK-EH-10
17. Preis Information
Preisrahmen (Richtwerte):
ES-ECO: ca. *********** €
E-Anlage: ab ********** € (mit 1 Sonde), bis ******** € (mit 4
Sonden) EH-Anlage: ab ******** € (mit 1 Sonde), bis ****** € (mit 4
Sonden)
Preis Liste Zubehör
18. Anwendungsbeispiele
Nachfolgend sind einige Beispiele von Werkstücken aufgeführt, die mit dem Wiap MEMV Verfahren
spannungsfrei behandelt wurden – teils mit der manuellen Drehplatte, teils mit der
automatischen Drehplatte.
Bild 18 A:
Das ist ein schweres Bauteil das
Vibration entspannt wird
Bild 18 B:
Ein Guss Maschinen Bett wird MEMV
entspannt
Bild 18 C:
Montage des Anregers am Maschinenbett
aus Guss für die.
Bild 18 D:
Impeller während des
Vibrationsentspannens, aufgespannt über
die zentrale Nabe.
Bild 18 E:
Jim Widmer bei der Übergabe der WIAP MEMV-
Anlage an den Endkunden – der nun
auf externes Spannungsarmglühen
verzichten kann.
Bild 18 F:
Geschmiedete ALU-Ringe werden beim
Hersteller in einem Werk in Deutschland
mit MEMV entspannungsbehandelt.
Bild 18 G:
Geschmiedete Stahlringe werden mit dem
MEMV-Verfahren vibrationsbehandelt.
Bild 18 H:
Zwölf tieflochgebohrte Rohre werden
gemeinsam aufgespannt und mit MEMV
entspannt. Ohne diese Behandlung würden
sie sich beim Fertigdrehen verziehen.
Bild 18 I:
Zwei mehrere Meter lange Rohre werden
mit WIAP MEMV entspannt. Die Rohre sind
fest miteinander verspannt, sodass die
Anregung optimal übertragen wird.
Bild 18 J:
Ein Rohr, das später in Ringe gesägt wird,
aus denen präzise Drehteile entstehen, wird
mit MEMV entspannt – anstelle eines
spannungsarmen Glühens. So wird ein
Verzug der Drehteile beim Bearbeiten
vermieden.
Bild 18 K:
Flammgerichtete, lange Stangen werden
gemeinsam zusammen gespannt, der
Anreger montiert, und die Entspannung
erfolgt mit dem WIAP MEMV Vielrichtungsverfahren
über den Drehautomat.
Bild 18 L:
Abriebbeständiger Stahl. wird mit WIAP
MEMV vibrationsentspannt.
Für einen Kunden aus Deutschland wurden
erfolgreiche Testläufe durchgeführt. AREX
AR 400 ist ein hochfester, verschleissfester
Stahl mit vorteilhafter Kombination aus
Härte und Kerbschlagzähigkeit.
Vor der Anwendung des WIAP MEMV-Verfahrens kam es bei der Bearbeitung regelmässig zu Verzug. Nach dem Vibrationsentspannungsprozess zeigte sich im anschliessenden Bearbeitungstest kein Verzug mehr – ein klarer Vorteil für den Fertigungsprozess.
Nach dem erfolgreichen Test kaufte der Kunde eine WIAP MEMV-Anlage. Material: AREX AR 400
Bild 18 M:
Tieflochgebohrte Bauteile neigen dazu, sich
beim Bohren zu verziehen. Anschliessend
werden sie gerichtet und fertig bearbeitet.
Doch auch nach der Endbearbeitung treten
oft erneut Verzugsprobleme auf. Wenn diese
Bauteile jedoch mit dem WIAP MEMVVerfahren
entspannnt werden, reduziert sich
der Verzug deutlich – bereits vor der
Feinbearbeitung. Das Verfahren zeigt
insbesondere bei Materialien wie Titan UT OT
Grande 7, 1.4404, 1.4548, 1.4542 und 1.4439
eindrucksvoll seine Wirkung. Diese Ergebnisse
sind nicht Theorie, sondern gelebte Realität.
Bild 18 N:
Flammgerichtete, lange RHS-Rohre werden
für Automationsanlagen benötigt. Ohne
MEMV-Entspannung kommt es beim
Weiterbearbeiten zu Verzug. Durch die
MEMV-Behandlung bleibt die Masshaltigkeit
bei der Bearbeitung erhalten.
Bild 18 O:
Ein grosses Werkstück einer Presse wird
nach dem WIAP MEMV Vielrichtungsverfahren
vibrationsentspannt.
Bild 18 P:
Brückenteile werden mit dem MEMV Verfahren
entspannt. In diesem Test wurde
geprüft, ob das WIAP MEMV-System auch
Einfluss auf den Magnetismus nehmen kann.
Bild 18 Q:
Mehrere Schweissgestelle werden nach dem
Schweissen und vor der mechanischen
Bearbeitung mit dem WIAP MEMV Verfahren
vibrationsentspannt. Dabei
entfällt auch das Sandstrahlen nach dem
Glühen, da das MEMV-Verfahren keinen
Zunder verursacht.
Bild 18 R:
Schwerplatten in einem Stahlwerk werden
mit dem WIAP® MEMV®-Verfahren
entspannt. Der Kunde spart dadurch
wöchentlich 130.000 Euro an Stromkosten
im Vergleich zum herkömmlichen
Spannungsarmglühen.
Bild 18 S:
Rundgewalzte Rohre werden vor der
mechanischen Bearbeitung mit dem
Vibrationsentspannungssystem WIAP
MEMV behandelt. Anschliessend werden
daraus mehrere Segmente ausgeschnitten.
Dank des WIAP MEMV-Verfahrens tritt
dabei kein Verzug auf.
Bild 18 T:
Rundgewalzte Rohre werden auf geeigneten
Gummielementen gelagert, um die
Schwingungsenergie des MEMV-Verfahrens
von der Hallenstruktur zu entkoppeln.
Bild 18 U:
Jim Widmer entspannt diese geschmiedeten
Schwerwalzen mit dem WIAP MEMV Verfahren
– Spannungsarmglühen ist seit
Jahren nicht mehr erforderlich.
Bild 18 V:
Das Befestigen des Anregers an diesen
grossen rotationssymmetrischen Bauteilen
erfordert eine präzise Aufspannvorrichtung.
Durch das WIAP MEMV-Vibrationsverfahren
konnte der Kunde seine Kosten um das 17-
Fache senken – und das bereits seit
mehreren Jahren.
Bild 18 W:
Blechplatten neigen beim Laserschneiden
häufig zum Verzug. Eine 35-minütige
Vibrationsentspannung mit dem WIAP
MEMV-Vielrichtungssystem behebt dieses
Problem. Auch mehrere Platten können
gemeinsam entspannt werden –
vorausgesetzt, sie sind fest miteinander
verspannt.
19. Schlusswort WN 1235
WIAP beschäftigt sich seit Jahrzehnten intensiv mit dem Vibrationsentspannen. Immer wieder
zeigte sich, dass in diesem Themenfeld laufend neue Möglichkeiten und Ansätze entdeckt
werden. Es liegt auf der Hand, dass das Thema „Metall entspannen mit Vibration“ weiterhin
Forschung und Entwicklung erfordert, um Endkunden eine prozesssichere und
reproduzierbare Lösung anbieten zu können. Dank moderner Elektronik und intelligenter
Software wird der Prozess jedoch zunehmend komfortabler, einfacher und deutlich schneller
realisierbar.
Erstellung: SW_JW_IW_hpw
r_000506
